Servicearbeiten
3.5.5 Twin/VHF-Kopf tauschen Bestückköpfe
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 133
Ausbau
HINWEIS!
Bei Modulen mit unverlierbaren Schrauben (1) müssen
diese Schrauben je nach Montageposition auf die andere
Seite umgebaut werden.
HINWEIS
Twin- und Twin VHF-Kopf
Der Aus- und Einbau des Twin VHF-Kopfes erfolgt analog zum Twin-Kopf. Auf Unterschiede
wird explizit hingewiesen.
► Schalten Sie die Maschine aus, trennen Sie diese
vom Stromversorgungsnetz und sichern Sie die Ma
-
schine gegen Wiedereinschalten. Beachten Sie dazu
Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun
ist..." [ ➙ 13].
► Bringen Sie das Portal in eine geeignete Arbeitsposi
-
tion.

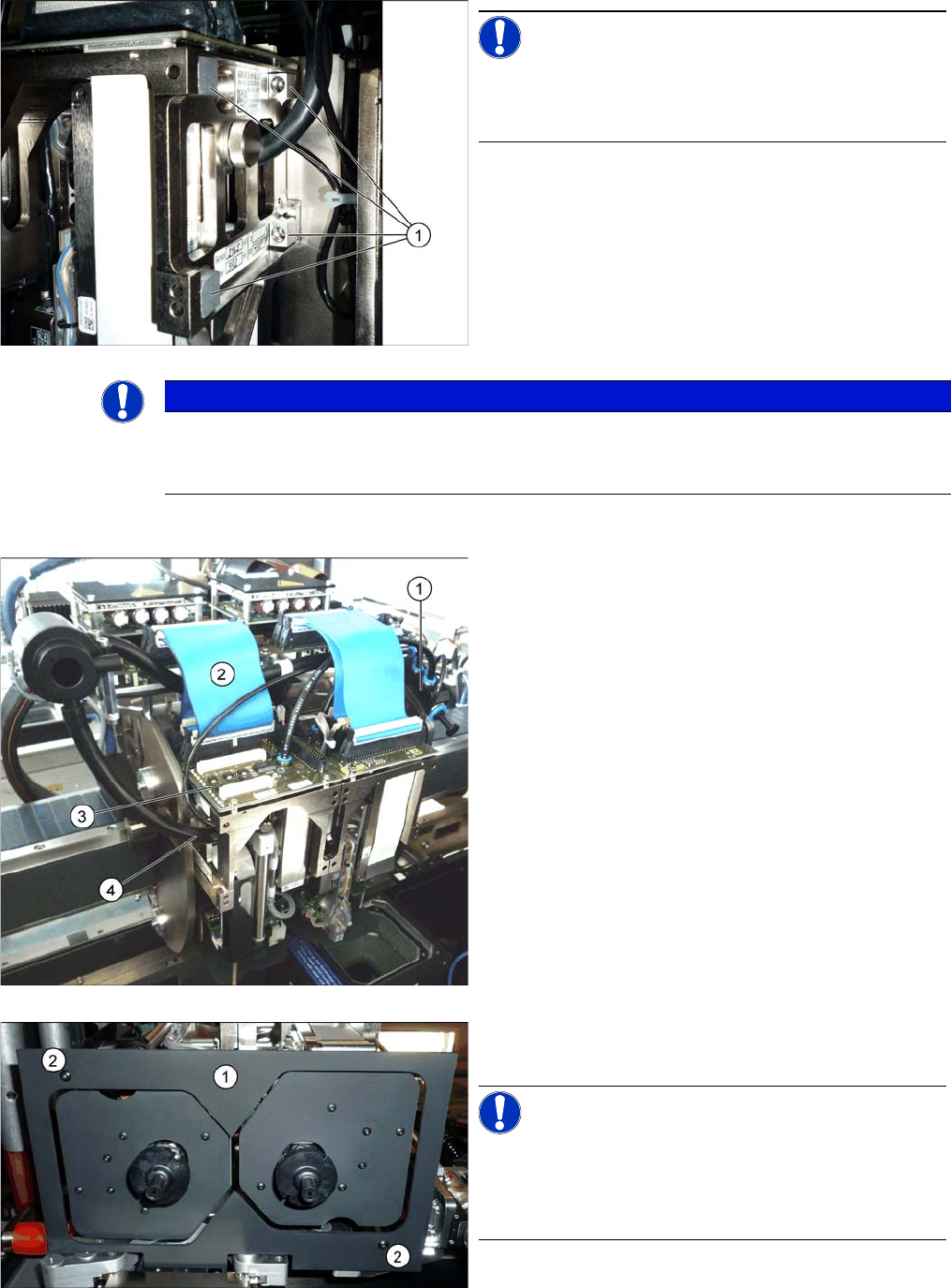

► Lösen Sie den pneumatischen Anschluss am Twin
-
Head-Vakuumerzeuger zum Pneumatikverteiler (1)
und dem Schalldämpfer.
► Ziehen Sie den Abluft-Silikonschlauch am TwinHead-
Vakuumerzeuger (4) ab.
► Lösen Sie den pneumatischen Anschluss am
Pneumatikverteiler (1) zum TwinHead-
Rückholzylinder.
► Lösen Sie die Flachbandkabel (2) von der Kopf-
Hauptplatine (3) am TwinHead.
► Entfernen Sie die Kamerasichtblende (1). Diese ist
mit zwei schwarzen Schrauben (2) befestigt.
HINWEIS!
Verwenden Sie für die Befestigung der Kamerasichtblen
-
de ausschließlich diese Schrauben. So vermeiden Sie
Reflexionen beim Vermessen von Bauteilen mit der
stationären Kamera.
Servicearbeiten
Bestückköpfe 3.5.5 Twin/VHF-Kopf tauschen
134 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
► Wenn Sie an diesem Kopf weitere Arbeiten ausführen (z. B. Austausch von Ersatzteilen), dann mon
-
tieren Sie den Kopf dazu auf den Kopfständer [03056231-xx].
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
4.9.2 Kalibrierung [ ➙ 293]
3.5.7 Montagepositionen auf der Kopfplatte [ ➙ 138]
4.9.2.2 Köpfe und Kameras kalibrieren (SW70x) [ ➙ 294]

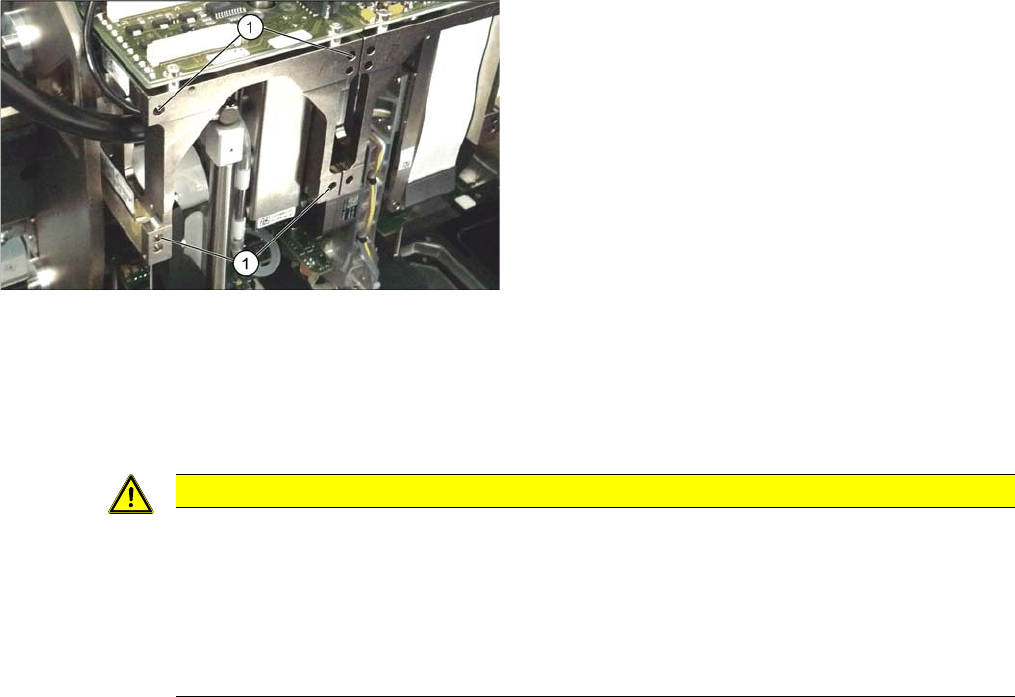

Ein Modul ist mit jeweils vier Schrauben an der Kopfplatte
befestigt und mit zwei Stiften positioniert.
► Lösen Sie die vier Befestigungsschrauben M4x14 (1)
mit einem langen Inbusschlüssel.
► Ziehen Sie das Modul aus der Verstiftung.
VORSICHT
Einbauhinweise
► Montieren Sie ggf. die Befestigungsschrauben auf die andere Seite des Moduls (s. o.).
► Notieren Sie sich die Kraftwerte für das neue Modul. Diese Kraftwerte sind auf einem Auf
-
kleber notiert, der sich seitlich am Modul befindet.
► Achten Sie auf die korrekte Montageposition.
► Führen Sie eine Kopf-Kalibrierung durch.
Servicearbeiten
3.5.6 DLM4-Kopf tauschen Bestückköpfe
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 135
3.5.6
3.5.6 DLM4-Kopf tauschen
DLM4-Kopf tauschen
Teile, Hilfsmittel und Werkzeug
▪ DLM4-Kopf mit 12 Segmenten (ohne Pinolen) [03082533-xx]
▪ Ggf. Adapterplatte komplett DLM4-DX1/2 [03082158-xx]
▪ Drehmomentschraubendreher 1-5 Nm [03078400-xx]
▪ Verlängerung/gerade TX20 [03073256-xx]
▪ Bithalter für Schraubendreher Torque Vario-S [03078706-xx]
▪ Verlängerung/gerade [03043440-xx]
▪ Verlängerung/mit Gelenk [03042635-xx]
▪ Torx-Winkelschraubendreher TX8 [03080081-xx]
▪ Kalibrierteil Version 3 [03010565-xx]
▪ 12x Kalibrierpipetten Typ 3056 [00330538-xx]
▪ Bei weiterführenden Arbeiten am Bestückkopf:
Kopfständer [03056231
-
xx]
Serviceanleitung "DLM3/DLM4/DLM5-Kopf" [DE: 00197466-xx] [EN: 00197467-xx]
Übersicht
HINWEIS
Die Adapterplatte wird nur für DLM4-Köpfe benötigt.
Adapterplatte komplett DLM4-DX1/2 [03082158-xx]

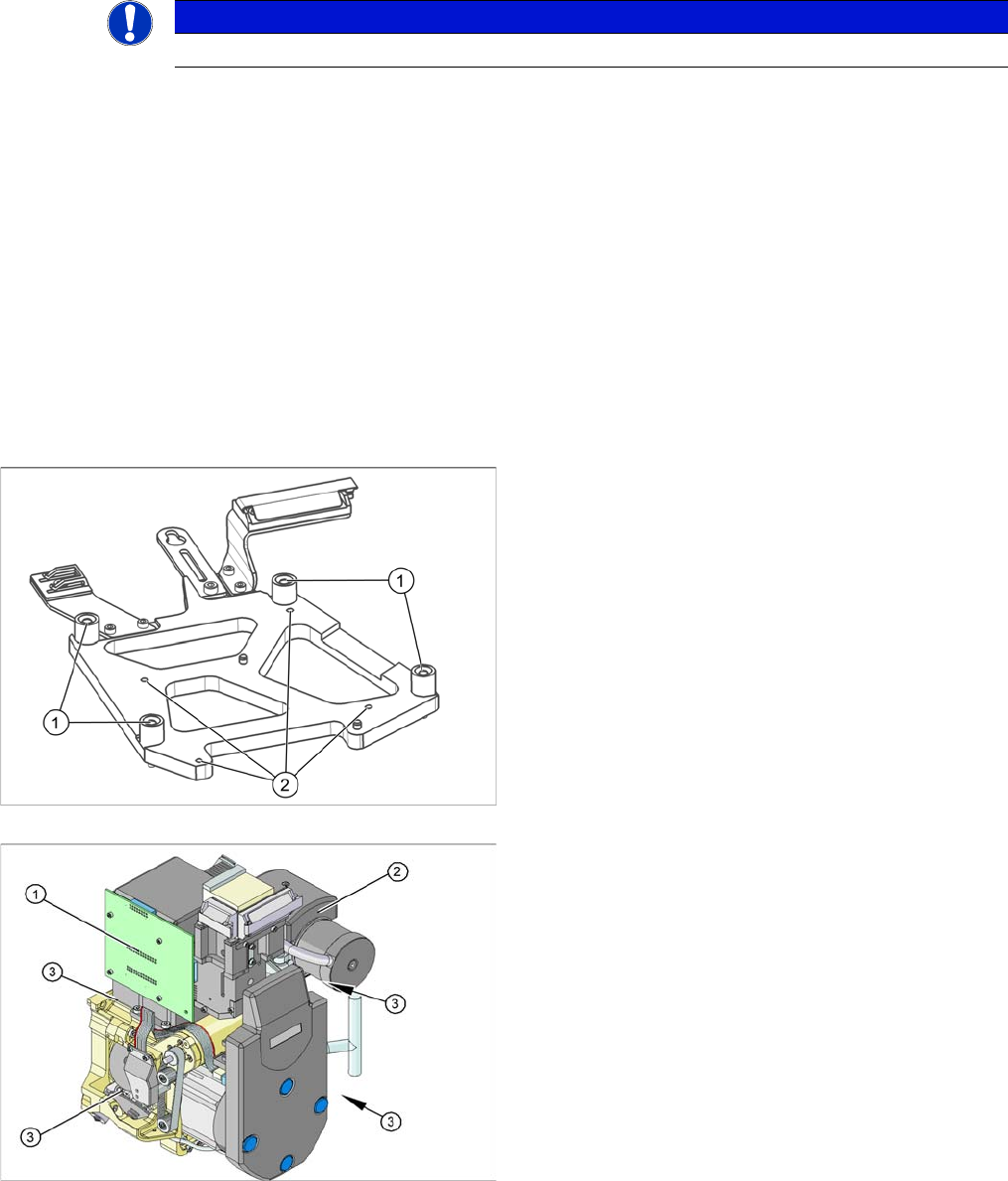

1. Befestigungsschrauben für die Adapterplatte an der
Kopfplatte
2. Befestigungsschrauben für den DLM-Kopf an der Ad
-
apterplatte
1. Beleuchtungssteuerung
2. Vakuumerzeuger
3. Vier Befestigungsschrauben M4x18 auf Adapterplat
-
te
