Servicearbeiten
3.6.1 Klemmung der Transportwangen lösen Transport
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 147
Wiederherstellung der Klemmung
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
VORSICHT
Einbauhinweise
► Schieben Sie die Transportwangen nach Abschluss der Arbeiten wieder in die ungefähre
Ausgangsposition.
► Stellen Sie sicher dass die Transportwangen nach dem Einschalten wieder in der
ursprünglichen Position stehen.
► Führen Sie einen Referenzlauf durch.
► Führen Sie eine Wangenkalibrierung für die feste Seite Rechts und Links durch. Ansonsten
werden nicht alle Transportwangen kalibriert.
Ohne diese Kalibrierung kann eine korrekte Stellung der Transportwangen nicht sicherge
-
stellt werden.
► Nur SX1/SX2 V2 und X-Serie S: Kalibrieren Sie die LP-Sensoren.
► Testen Sie mit einer Leiterplatte die Parallelität. Die Leiterplatte muss auf der gesamten
Transportlänge gleichmäßig geführt durchlaufen können (siehe auch Parallelität der Trans
-
portwangen einstellen).
► Stellen Sie wieder die ursprüngliche Transportkonfiguration ein:
Gehen Sie dazu in das Service-Menü - Transportkonfiguration - Optionen für feste Trans
-
portwangen einstellen.
Wählen Sie eine der Positionen aus und betätigen Sie den Button Konfiguration einstellen.
Stellen Sie anschließend die Transportwangen wieder auf die vorherige Konfiguration ein.
Servicearbeiten
Transport 3.6.2 Hubtisch
148 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.6.2
3.6.2 Hubtisch
Hubtisch
3.6.2.1
3.6.2.1 Hubtischeinheit tauschen
Hubtischeinheit tauschen
Teile, Hilfsmittel und Werkzeug
▪ Hubtisch Einfachtransport [03055147-xx] oder
▪ Hubtisch Doppeltransport [03055148-xx]
▪ Tiefenmessschieber (200 mm) [03079617-xx]
Übersicht
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine Position, welche die Schrauben der Hub
-
tischbefestigung zugänglich macht.
► Schalten Sie die Maschine aus und sichern Sie diese gegen Wiedereinschalten. Beachten Sie dazu
Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun ist..." [ ➙ 13].
► Lösen Sie die Klemmung der Transportwagen (siehe "3.6.1 Klemmung der Transportwangen lösen"
[ ➙ 143]).
► Lösen Sie die Befestigungsschrauben der beiden Hubtischplatten (vier Stück je Hubtischplatte) und
nehmen Sie die Hubtischplatten aus der Maschine.
► Markieren Sie sich die Positionen der Hubtischplatten-Führungen für den späteren Wiedereinbau.
Diese dürfen nicht vertauscht werden.
1. Hubtischmotoren
2. Löcher für die Befestigungsschrauben
3. Vier Hubtischplatten-Führungen
Diese sind Teil der Hubmechanik.
4. Befestigungen für die Kabelschellen
HINWEIS
Einfach-, Doppeltransport
Der Tausch wird hier am Beispiel der Hubtischeinheit für den Doppeltransport (DT) dargestellt.
Der Tausch der Hubtischeinheit für den Einfachtransport (ET) erfolgt analog.
HINWEIS
Hubtisch oben?
Bleibt der Hubtisch in der oberen Position stehen, so muss zuerst die Verbindung zwischen Mo
-
tor und Gestänge gelöst werden (siehe "3.6.2.1.1 Hubtisch manuell absenken" [ ➙ 149]).
Servicearbeiten
3.6.2 Hubtisch Transport
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 149
► Lösen Sie alle elektrischen Verbindungen zu den Hubtischmotoren (drei je Motor).
► Lösen Sie die Kabelschellen der elektrischen Verbindungen.
► Markieren Sie sich die Transportrichtung des Hubtisches. So vermeiden Sie beim Wiedereinbau ein
versehentliches Verdrehen des Hubtisches um 180 Grad.
► Lösen Sie die sechs Befestigungsschrauben (ET: vier Schrauben) des Hubtisches.
► Heben Sie den Hubtisch vorsichtig aus der Maschine heraus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Hubtisch manuell absenken
Bleibt der Hubtisch in der oberen Position stehen so kann er im Notfall manuell abgesenkt werden.
Vorgehensweise
VORSICHT
Schrauben
Achten Sie darauf keine anderen Schrauben zu lösen!
VORSICHT
Schweres Maschinenteil!
Beachten Sie beim Herausheben das hohe Gewicht des Hubtisches. Ziehen Sie ggf. eine zwei
-
te Person hinzu.
VORSICHT
Einbauhinweise
► Achten Sie auf die korrekte Ausrichtung des Hubtisches in Transportrichtung.
► Schieben Sie den Hubtisch vor dem endgültigen Festschrauben bis zum Anschlag in Rich
-
tung Ausgabeseite. So wird die Parallelität des Hubtisches gewährleistet.

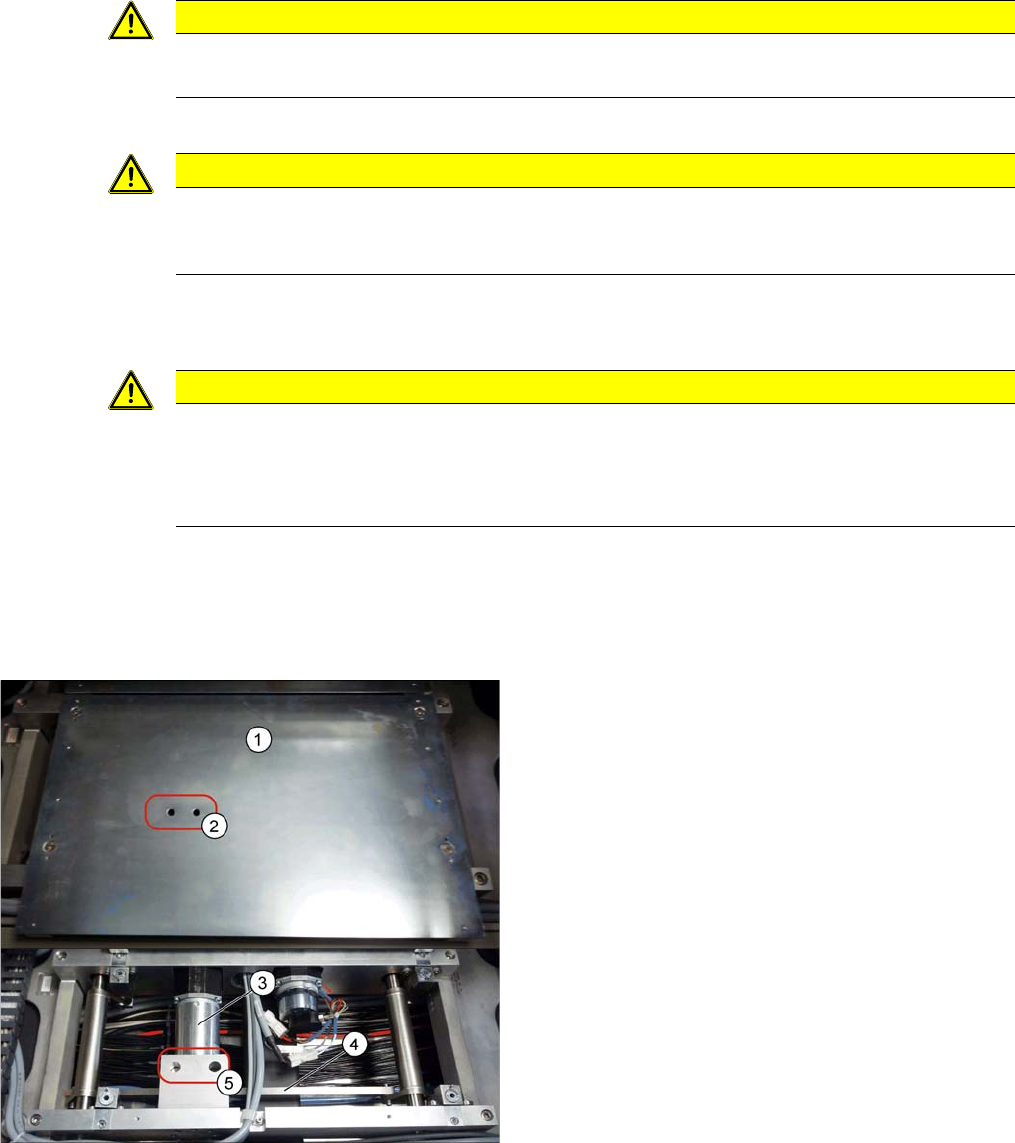

1. Hubtischplatte
2. Löcher in der Hubtischplatte
3. Motor
4. Gestänge
5. Zugang zur Verbindungsschraube von Gestänge und
Motor
► Lösen Sie durch die Löcher in der Hubtischplatte die
Verbindungsschraube zwischen Gestänge und Mo
-
tor.
► Sie können den Hubtisch nun nach unten bewegen.
