Servicearbeiten 3.6.4 Breitenverstellung und Verstelleinheit Transport Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 153 3.6.4 3 . 6 . 4 B r e it e n v e r s t e llu n g u n d V e r s t e lle in h e it Breitenverstellung…
Servicearbeiten
Transport 3.6.3 Transportantrieb
152 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.6.3.2
3.6.3.2 Zahnriemen Transportantrieb tauschen [03047677-xx]
Zahnriemen Transportantrieb tauschen [03047677-xx]
Teile, Hilfsmittel und Werkzeug
▪ Zahnriemen Syncroflex 10 AT3/300 GEN III [03047677-xx]
▪ Bandfeder Vorgelege (Spange) [03075316-xx] (Diese ist im Ersatzteilpaket enthalten.)
Ausbau
► Bauen Sie den Transportantrieb aus (siehe "3.6.3.1 Transportantrieb tauschen [03051225-xx]"
[ ➙ 151]). Zum Austausch des Zahnriemens ist es nicht nötig die elektrischen Verbindungen am
Transportantrieb zu lösen.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:

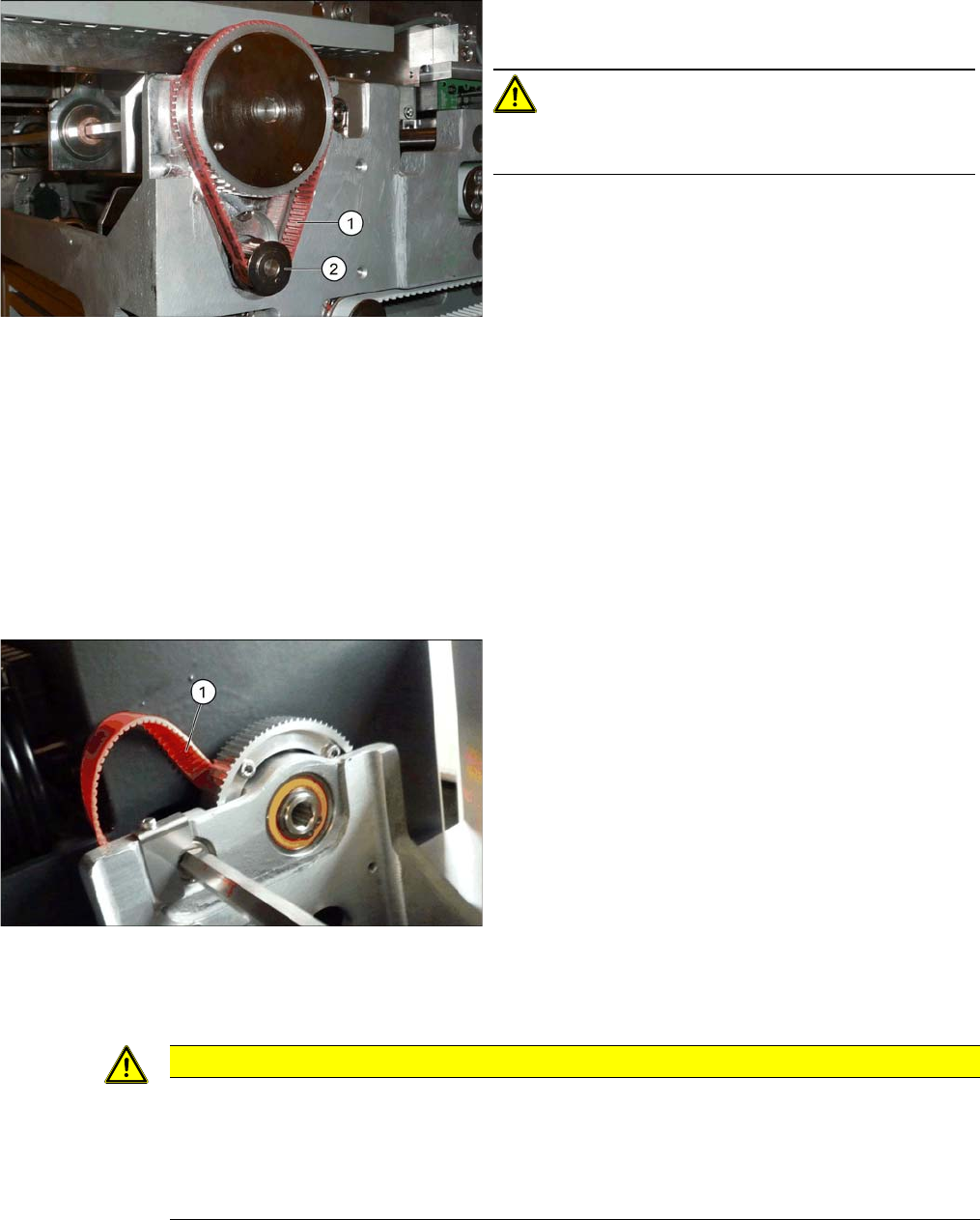

1. Zahnriemen Transportantrieb
2. Motorwelle Transportantrieb
VORSICHT!
Achten Sie darauf, dass der Zahnriemen genau in der
Führung auf der Motorwelle liegt.
► Ziehen Sie den Transportriemen (1) vorsichtig zwi
-
schen der Zahnscheibe und dem Maschinenständer
heraus.
VORSICHT
Einbauhinweise
► Achten Sie darauf, den Zahnriemen nicht zu Knicken oder anderweitig zu beschädigen.
► Stellen Sie beim Festziehen der Befestigungsschrauben des Motors die Spannung des
Zahnriemens korrekt ein (siehe "4.6.1.1 Spannung am Zahnriemen Transportantrieb ein
-
stellen" [ ➙ 273]).
Servicearbeiten
3.6.4 Breitenverstellung und Verstelleinheit Transport
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 153
3.6.4
3.6.4 Breitenverstellung und Verstelleinheit
Breitenverstellung und Verstelleinheit
3.6.4.1
3.6.4.1 Zylindereinheit an der Verstelleinheit (Breitenverstellung) tauschen (nur DT)
Zylindereinheit an der Verstelleinheit (Breitenverstellung) tauschen (nur DT)
Teile, Hilfsmittel und Werkzeug
Es gibt 2 Versionen der Zylindereinheit, eine für die Verstelleinheit im Eingabebereich und eine für die
Verstelleinheit im Ausgabebereich.
▪ Zylindereinheit 1 U2 [03069730-xx]
▪ Zylindereinheit 2 U2 [03069731-xx]
Übersicht
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition.
► Lösen Sie die Klemmung der Transportwagen (siehe "3.6.1 Klemmung der Transportwangen lösen"
[ ➙ 143]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie die Befestigungsschrauben der in Transportrichtung rechten Hubtischplatte und nehmen
Sie diese ab.

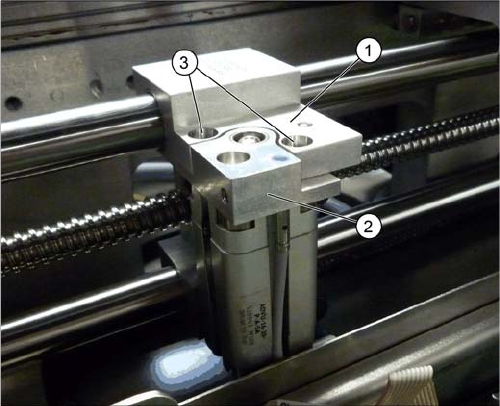

1. Verstelleinheit
2. Zylindereinheit
3. Befestigungsschraube der Zylindereinheit
Servicearbeiten
Transport 3.6.4 Breitenverstellung und Verstelleinheit
154 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
Einbau
► Nehmen Sie die Abdeckung über dem Kabelkanal (2)
ab.
► Nehmen Sie die Abdeckung über der rechten
Transportsteuerung (1) ab.
► Lösen Sie die Befestigungsschraube (6) der
Zylindereinheit (5) und ziehen Sie diese vorsichtig
aus der Verstelleinheit (4).
► Fädeln Sie die pneumatische und elektrische Verbin
-
dung bis zum Magnetventil (3) bzw. bis zur
Transportsteuerung (1) aus und stecken Sie diese
ab. Markieren Sie sich ggf. deren Position um diese
später wieder eindeutig zuordnen zu können. Öffnen
Sie dazu ggf. entsprechende Kabelbinder.
► Nehmen Sie die Zylindereinheit aus der Maschine.
► Verfahren Sie für den Einbau in umgekehrter Reihen
-
folge. Beachten Sie dabei folgende Hinweise:
VORSICHT!
Einbauhinweise
Die Zylindereinheit hat beim Einbau in die Verstelleinheit
etwas Spiel. Achten Sie darauf, dass die Zylindereinheit
mit der Verstelleinheit fluchtet. Entscheidend ist hier die
in Transportrichtung parallele Kante (3).
Achten Sie darauf, dass die Kabel und Schläuche nir
-
gends scheuern können.
Ersetzen Sie ggf. geöffnete Kabelbinder.
