Servicearbeiten
3.6.4 Breitenverstellung und Verstelleinheit Transport
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 155
3.6.4.2
3.6.4.2 Kurzhubzylinder an der Verstelleinheit (Breitenverstellung) tauschen [00356862-xx] (nur DT)
Kurzhubzylinder an der Verstelleinheit (Breitenverstellung) tauschen [00356862-xx] (nur DT)
Teile, Hilfsmittel und Werkzeug
▪ Kurzhubzylinder ADVU-16-20-P-A-SA [00356862-xx]
Übersicht
Ausbau
► Lösen Sie die Klemmung der Transportwagen (siehe "3.6.1 Klemmung der Transportwangen lösen"
[ ➙ 143]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Bauen Sie die Zylindereinheit aus der Maschine aus (siehe "3.6.4.1 Zylindereinheit an der Verstel
-
leinheit (Breitenverstellung) tauschen (nur DT)" [ ➙ 153]).
► Lösen Sie die beiden Befestigungsschrauben des Kurzhubzylinders.
► Lösen Sie die Pneumatikverbindungen. Markieren Sie sich ggf. deren Positionen, so dass Sie diese
später wieder eindeutig zuordnen können.
► Lösen Sie den Kabelschlepp unten an der Zylindereinheit und "klappen" Sie diesen vorsichtig zur
Seite.
► Ziehen Sie die Zylindereinheit vorsichtig aus der Adapterplatte.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.

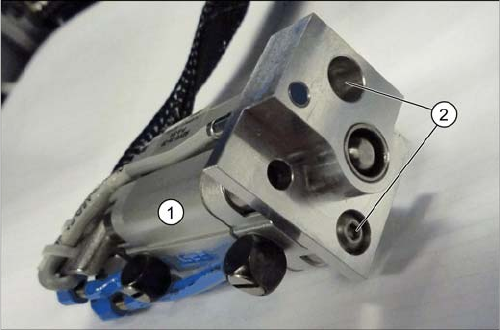

Übersicht Zylindereinheit
1. Kurzhubzylinder
2. Befestigungsschrauben des Kurzhubzylinders
Servicearbeiten
Transport 3.6.4 Breitenverstellung und Verstelleinheit
156 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.6.4.3
3.6.4.3 Magnetventil (Breitenverstellung) tauschen [03089866-xx]
Magnetventil (Breitenverstellung) tauschen [03089866-xx]
Teile, Hilfsmittel und Werkzeug
▪ Magnetventil 5/2-Micro-Wegeventil 518 [03089866-xx]
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwagen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 143]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie die Befestigungsschrauben der in Transportrichtung rechten Hubtischplatte und nehmen
Sie diese ab.
► Fädeln Sie die elektrische Verbindung des Magnetventils bis zur Transportsteuerung aus und ste
-
cken Sie diese ab. Markieren Sie sich ggf. deren Position um diese später wieder eindeutig zuordnen
zu können. Öffnen Sie dazu ggf. entsprechende Kabelbinder.
► Nehmen Sie das Magnetventil aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
HINWEIS
Nachrüstpaket
Wird ein altes "Magnetventil MZH-5/2-M3-L-LED" [00332940-xx] gegen ein neues "Magnetven
-
til 5/2-Micro-Wegeventil 518" [03089866-xx] getauscht, dann muss zusätzlich ein Kabel ausge
-
tauscht werden.
Bestellen Sie in diesem Fall das "Nachrüstpaket Festo Ventil SX12" [03090562-xx]. Dieses
enthält folgende Teile:
► Magnetventil 5/2-Micro-Wegeventil 518 [03089866-xx]
► Kabel Ventil Verstelleinheit 1 [03089964-xx]
► Kabel Ventil Verstelleinheit 2 [03090483-xx]

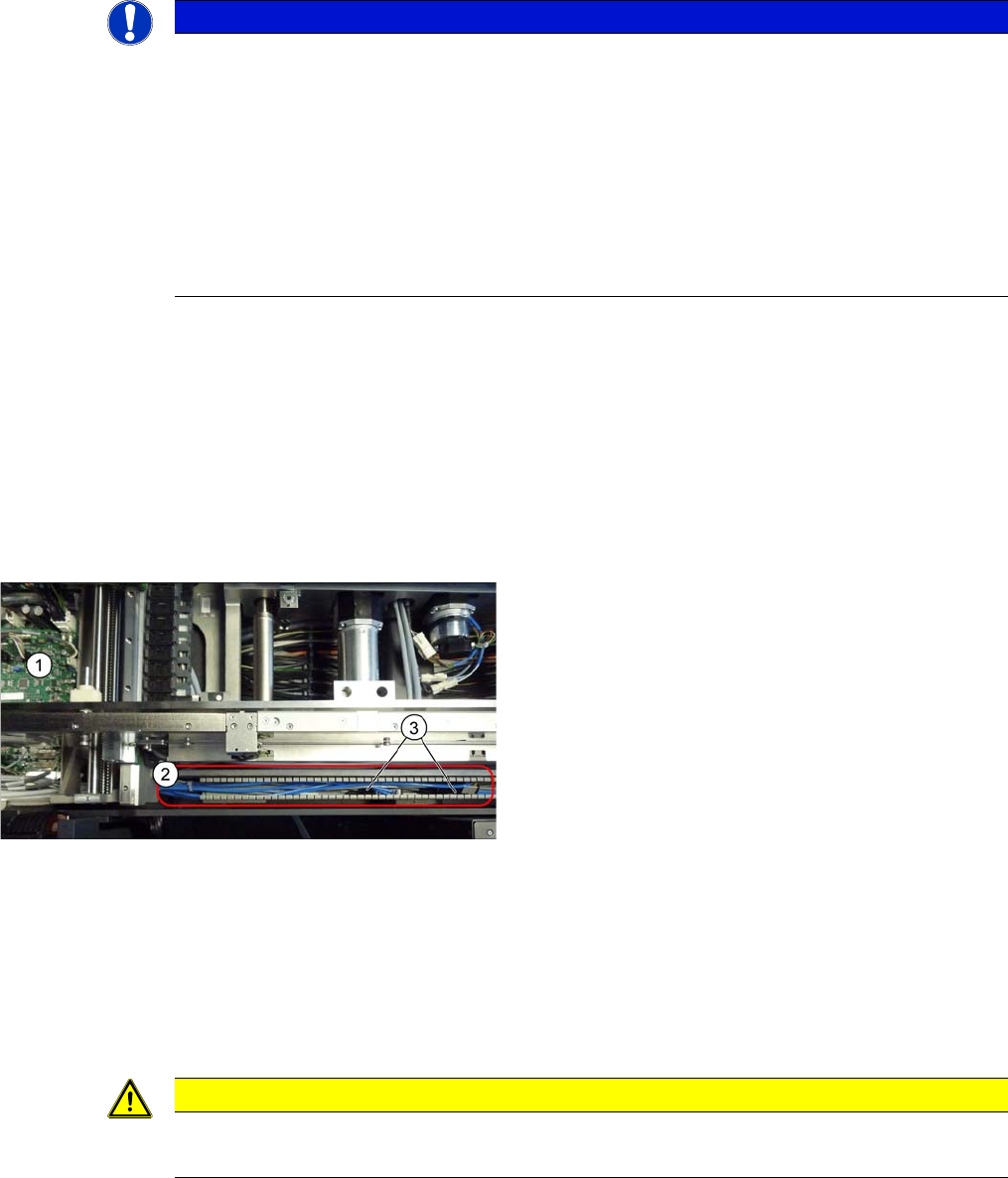

► Nehmen Sie die Abdeckung über dem Kabelkanal (2)
ab.
► Nehmen Sie die Abdeckung über der rechten
Transportsteuerung (1) ab.
► Lösen Sie die pneumatischen Verbindungen des ent
-
sprechenden Magnetventils (3). Markieren Sie sich
ggf. deren Position um diese später wieder eindeutig
zuordnen zu können.
VORSICHT
Einbauhinweise
► Ersetzen Sie ggf. geöffnete Kabelbinder.
Servicearbeiten
3.6.4 Breitenverstellung und Verstelleinheit Transport
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 157
3.6.4.4
3.6.4.4 Umlenkrolle (Breitenverstellung) tauschen [00337887-xx]
Umlenkrolle (Breitenverstellung) tauschen [00337887-xx]
Teile, Hilfsmittel und Werkzeug
▪ Umlenkrolle Breitenverstellung komplett [00337887-xx]
Übersicht
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie auch die Klemmung der Transportwagen lösen (siehe "3.6.1 Klemmung der Transport
-
wangen lösen" [ ➙ 143]).
► Schalten Sie die Maschine aus und sichern Sie diese gegen Wiedereinschalten. Beachten Sie dazu
Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun ist..." [ ➙ 13].
► Lockern Sie die Befestigungsschrauben der Antriebseinheit. Der Zahnriemen ist nun locker.
▪ Um den Anschlag der Verstelleinheiten zu kontrollie
-
ren benötigen Sie zwei identische Metallstücke in
passender Größe (s.u.).
Ggf. können Sie dazu auch zwei Hubtischplatten-
Führungen verwenden.
1. Antriebseinheit Breitenverstellung
2. Umlenkrolle Breitenverstellung
3. Zahnriemen Breitenverstellung
► Lösen Sie die Befestigungsschraube der Umlenkrolle
und nehmen Sie die Rolle aus der Maschine.
Sie können die Befestigungsschraube der Umlenk
-
rolle über eine Bohrung (1) im Maschinenständer er
-
reichen.
Ggf. muss dafür noch der BE-Einzug nach außen
verschoben werden (siehe "3.10.2 BE-Einzug SX1/
SX2 komplett tauschen [03059353-xx]" [ ➙ 207]).
