3.6.4.4 Umlenkrolle (Breitenverstellung) tauschen [00337887-xx]
Umlenkrolle (Breitenverstellung) tauschen [00337887-xx]
Teile, Hilfsmittel und Werkzeug
▪ Umlenkrolle Breitenverstellung komplett [00337887-xx]
Übersicht
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie auch die Klemmung der Transportwagen lösen (siehe "3.6.1 Klemmung der Transport
-
wangen lösen" [ ➙ 143]).
► Schalten Sie die Maschine aus und sichern Sie diese gegen Wiedereinschalten. Beachten Sie dazu
Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun ist..." [ ➙ 13].
► Lockern Sie die Befestigungsschrauben der Antriebseinheit. Der Zahnriemen ist nun locker.
▪ Um den Anschlag der Verstelleinheiten zu kontrollie
-
ren benötigen Sie zwei identische Metallstücke in
passender Größe (s.u.).
Ggf. können Sie dazu auch zwei Hubtischplatten-
Führungen verwenden.

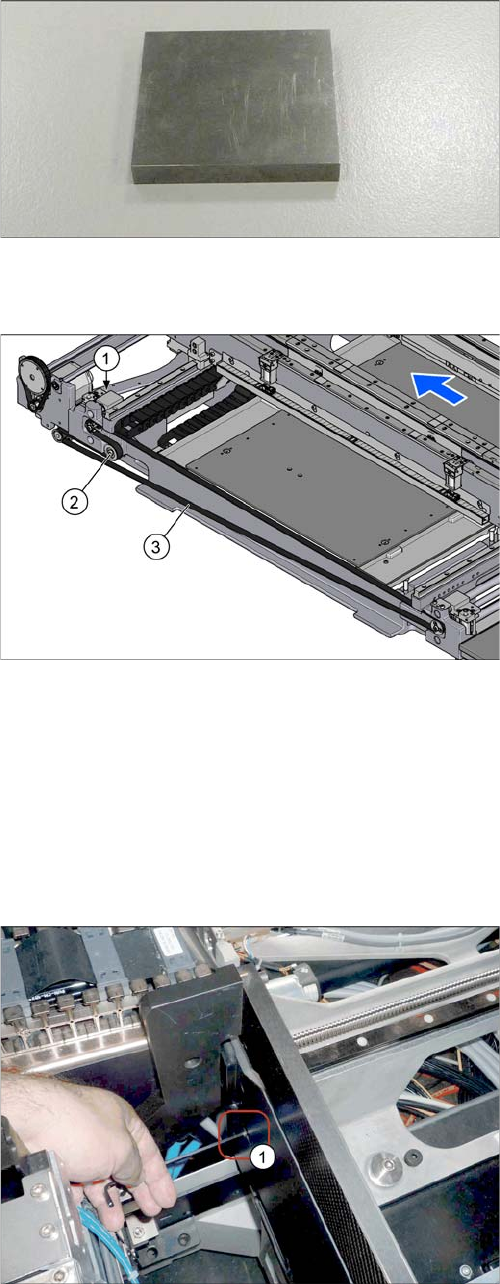

1. Antriebseinheit Breitenverstellung
2. Umlenkrolle Breitenverstellung
3. Zahnriemen Breitenverstellung
► Lösen Sie die Befestigungsschraube der Umlenkrolle
und nehmen Sie die Rolle aus der Maschine.
Sie können die Befestigungsschraube der Umlenk
-
rolle über eine Bohrung (1) im Maschinenständer er
-
reichen.
Ggf. muss dafür noch der BE-Einzug nach außen
verschoben werden (siehe "3.10.2 BE-Einzug SX1/
SX2 komplett tauschen [03059353-xx]" [ ➙ 207]).
Servicearbeiten
Transport 3.6.4 Breitenverstellung und Verstelleinheit
158 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
3.6.4.5
3.6.4.5 Antriebseinheit (Breitenverstellung) tauschen [03048184-xx]
Antriebseinheit (Breitenverstellung) tauschen [03048184-xx]
Teile, Hilfsmittel und Werkzeug
▪ Antriebseinheit BV [03048184-xx]
Übersicht
VORSICHT
Einbauhinweise
► Fädeln Sie den Zahnriemen vorsichtig ein. Heben Sie den Zahnriemen dabei vorischtig an
(z. B. mit der kurzen Seite eines Inbusschlüssels).
► Ziehen Sie die Befestigungsschraube der Umlenkrolle handfest an.
► Achten Sie darauf, dass die Verstelleinheiten genau parallel sind (siehe "4.6.4 Parallelität
der Transportwangen einstellen" [ ➙ 282]).
► Stellen Sie die Riemenspannung auf 20 +/- 2 Hz ein (siehe "4.6.1.3 Spannung am Zahnrie
-
men Breitenverstellung einstellen" [ ➙ 275]).
▪ Um den Anschlag der Verstelleinheiten zu kontrollie
-
ren benötigen Sie zwei identische Metallstücke in
passender Größe (s.u.).
Ggf. können Sie dazu auch zwei Hubtischplatten-
Führungen verwenden.

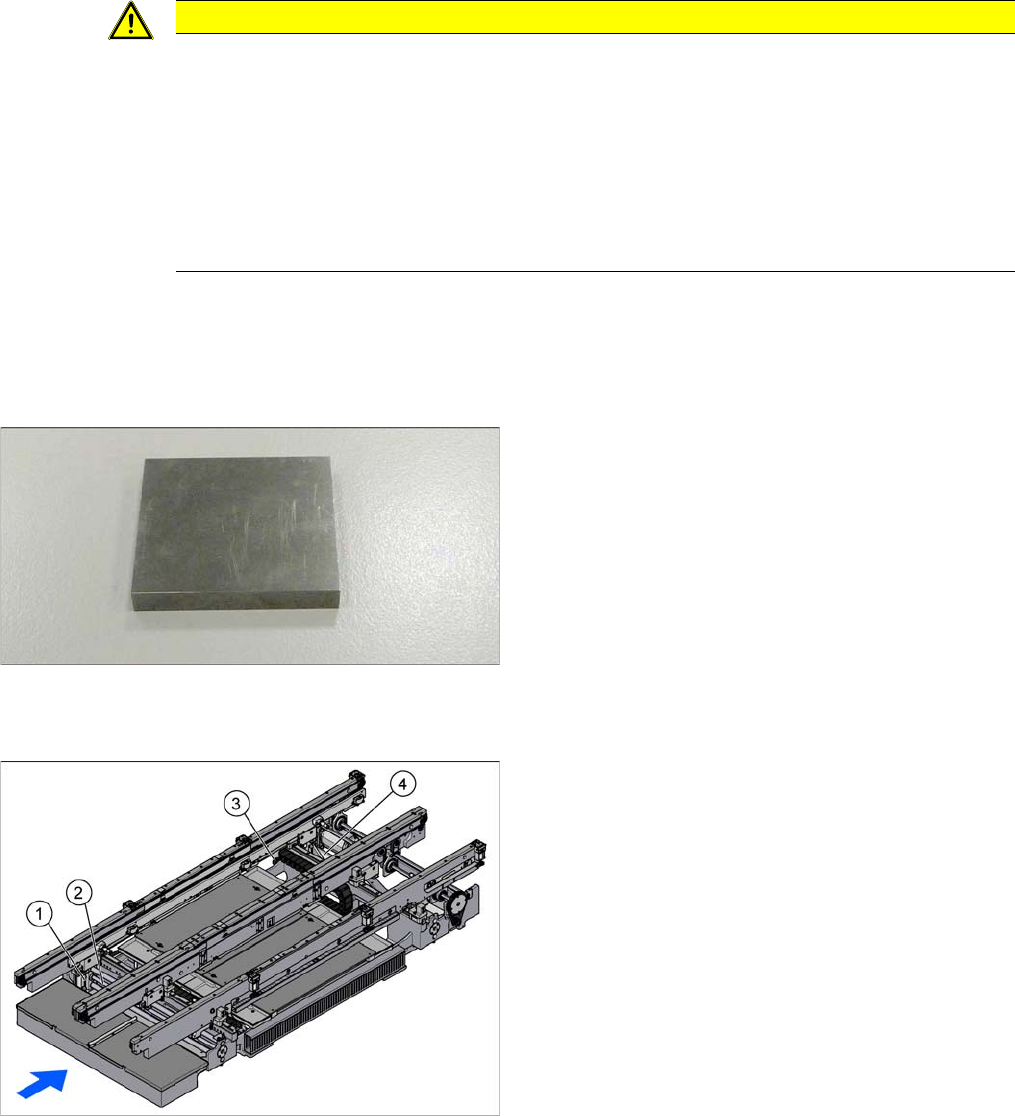

Breitenverstellung Doppeltransport
1. Verstelleinheit
2. Kugelspindel
3. Zahnriemen der Breitenverstellung
4. Antriebseinheit (Schrittmotor) der Breitenverstellung
Servicearbeiten
3.6.4 Breitenverstellung und Verstelleinheit Transport
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 159
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwagen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 143]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
4.6.1.1 Spannung am Zahnriemen Transportantrieb einstellen [ ➙ 273]
4.6.5 Motoren im Transport kalibrieren [ ➙ 286]

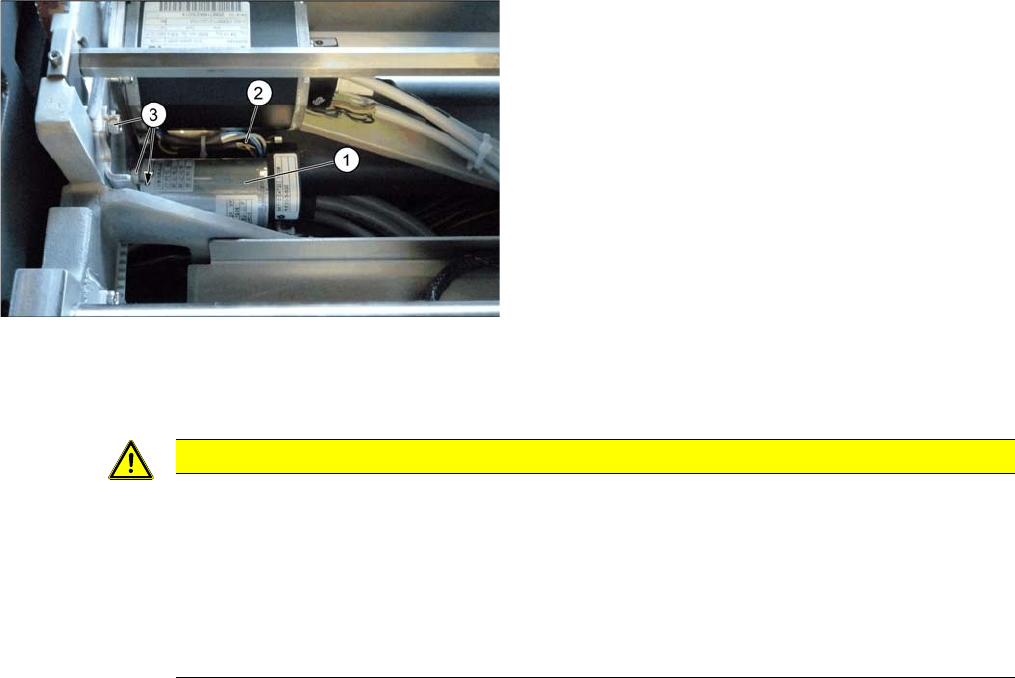

► Lösen Sie die drei Befestigungsschrauben (3) der
Antriebseinheit (1).
► Ziehen Sie die Antriebseinheit heraus. Fädeln Sie da
-
bei die Antriebseinheit vorsichtig aus dem Zahnrie
-
men aus.
► Lösen Sie die elektrischen Verbindungen (2) zur An
-
triebseinheit und nehmen Sie die Antriebseinheit aus
der Maschine.
VORSICHT
Einbauhinweise
► Fädeln Sie den Zahnriemen vorsichtig ein. Heben Sie den Zahnriemen dabei vorischtig an
(z. B. mit der kurzen Seite eines Inbusschlüssels).
► Achten Sie darauf, dass die Verstelleinheiten genau parallel sind (siehe "4.6.4 Parallelität
der Transportwangen einstellen" [ ➙ 282]).
► Stellen Sie die Riemenspannung auf 20 +/- 2 Hz ein (siehe "4.6.1.3 Spannung am Zahnrie
-
men Breitenverstellung einstellen" [ ➙ 275]).
