Servicearbeiten
3.6.4 Breitenverstellung und Verstelleinheit Transport
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 163
3.6.4.9
3.6.4.9 Kontaktplatte an der Klemmeinheit tauschen [03092536-xx]
Kontaktplatte an der Klemmeinheit tauschen [03092536-xx]
Teile, Hilfsmittel und Werkzeug
▪ Kontaktplatte Klemmeinheit SXa [03092536-xx]
▪ Ggf. Radiergummi
Übersicht
Aus-/Einbau
► Bauen Sie die Klemmeinheit aus. Lesen Sie dazu den passenden Abschnitt:
SXDX12V1V2
– Klemmeinheit (Version 1) tauschen (nur DT)
– Klemmeinheit (Version 2) tauschen (nur DT)
► Lösen Sie die Befestigungsschraube der Kontaktplatte.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.

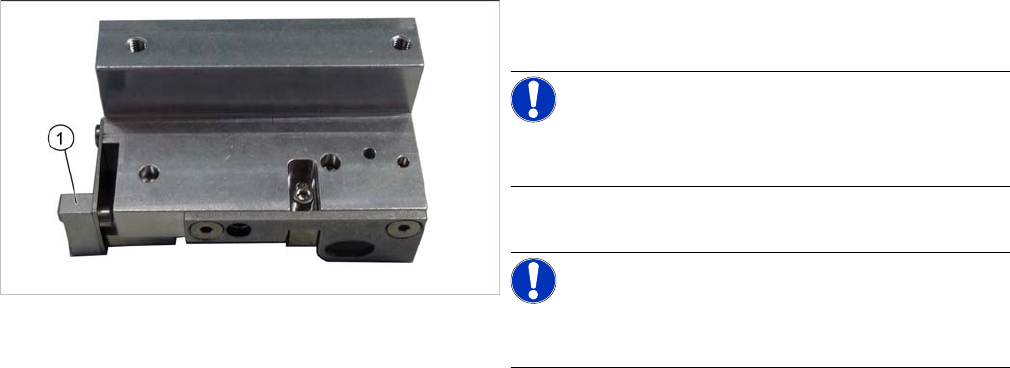

1. Kontaktplatte
HINWEIS!
Die Kontaktplatte ist an allen Klemmeinheit-Versionen
gleich.
HINWEIS!
Die Kontaktplatte kann mit einem Radiergummi gereinigt
werden.
Servicearbeiten
Transport 3.6.5 Transportband, Bandantrieb und Sechskantwelle
164 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.6.5
3.6.5 Transportband, Bandantrieb und Sechskantwelle
Transportband, Bandantrieb und Sechskantwelle
3.6.5.1
3.6.5.1 Bandantrieb tauschen [03056923-xx]
Bandantrieb tauschen [03056923-xx]
Teile, Hilfsmittel und Werkzeug
▪ Bandantrieb entkoppelt [03096281-xx] (ersetzt: [03056923-xx])
Übersicht
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwagen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 143]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].

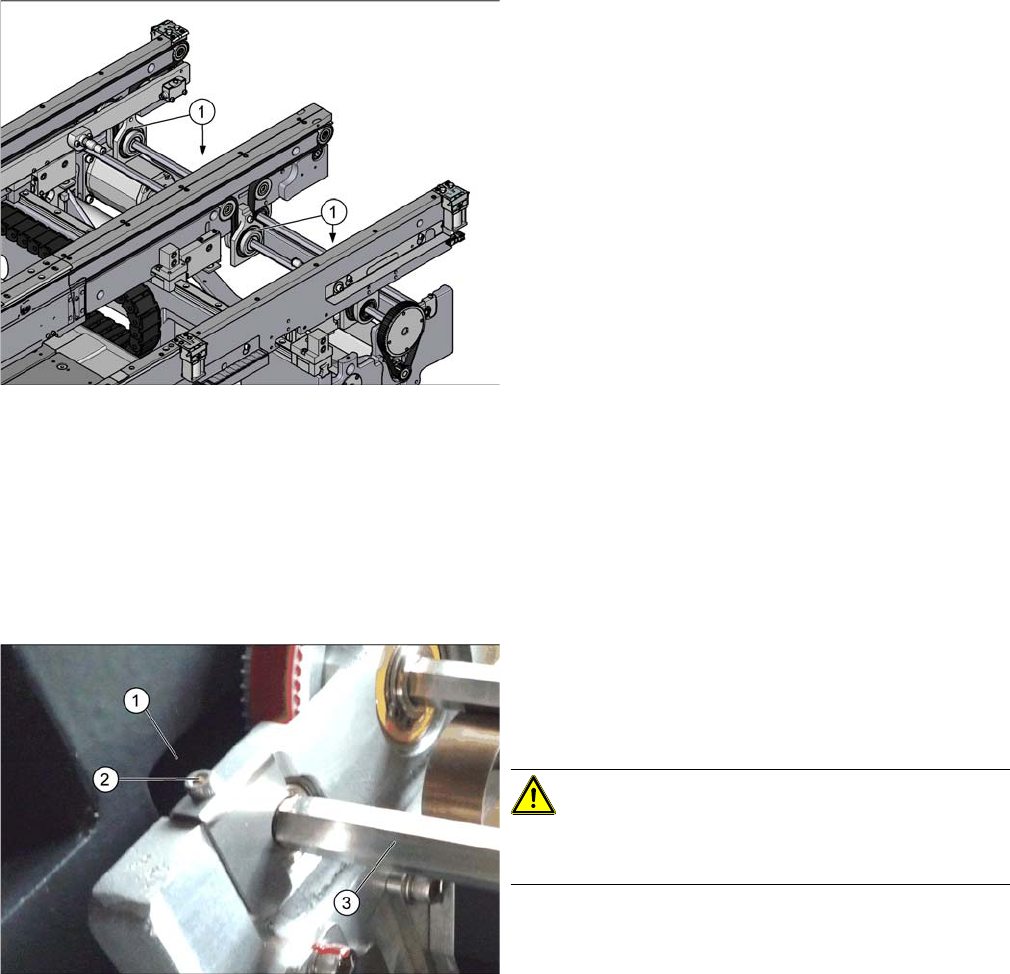

1. Bandantrieb (4x)
► Lösen Sie die Befestigung (2) der Sechskantwelle
(3).
► Schieben Sie die Sechskantwelle vorsichtig in den
Maschinenständer (1).
VORSICHT!
Im Maschinenständer befinden sich Kabel.
Achten Sie darauf diese Kabel nicht zu beschädigen!
Servicearbeiten
3.6.5 Transportband, Bandantrieb und Sechskantwelle Transport
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 165
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Lockern Sie die Umlenkrolle mit Langloch (4) um den
Transportriemen (3) zu entspannen.
► Lösen Sie die Befestigungsschraube (1) des Band
-
antriebs (2).
► Fädeln Sie die Sechskantwelle aus dem Bandantrieb
aus und nehmen Sie diesen aus der Maschine.
VORSICHT
Einbauhinweise
► Stellen Sie die Spannung des Zahnriemens nach dem Einbau aller Teile korrekt ein (siehe
"4.6.1.2 Spannung am Zahnriemen Transportband einstellen" [ ➙ 274]).
