Servicearbeiten
3.6.5 Transportband, Bandantrieb und Sechskantwelle Transport
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 169
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwagen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 143]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Demontieren Sie das Klemmblech (siehe "3.6.6.1 Klemmblech tauschen" [ ➙ 170]).
► Lösen Sie die Befestigungsschrauben der drei Führungsleisten und nehmen Sie diese ab.
► Befinden sich auf der Wange auch Stopper, so bauen Sie diese von der Wange ab (siehe "3.6.7.1
Stopper (Klinkenstopper an der Transportwange) tauschen [03081405-xx] (FS01)" [ ➙ 174]).
Markieren Sie sich deren Position, so dass sie diese später wieder eindeutig zuordnen können.
► Lockern Sie die Spannrolle.
► Je nach Transportspur, in der Sie einen Zahnriemen tauschen, müssen Sie die entsprechende
Sechskantwelle verschieben um den Zahnriemen ausfädeln zu können. Lösen Sie dazu die Befes
-
tigungsschraube der zugehörigen Sechskantwelle und verschieben Sie die Sechskantwelle in die
Öffnung im Maschinenrahmen.
► Nehmen Sie den Zahnriemen aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
4.6.1.2 Spannung am Zahnriemen Transportband einstellen [ ➙ 274]
VORSICHT
Zahnriemen
► Achten Sie darauf den Zahnriemen nicht zu Knicken!
VORSICHT
Kabel
Im Maschinenständer befinden sich Kabel.
► Achten Sie darauf diese Kabel nicht zu beschädigen!
VORSICHT
Einbauhinweise
► Achten Sie darauf den Zahnriemen nicht zu Knicken oder anderweitig zu beschädigen!
► Spannen Sie den Zahnriemen leicht vor, da dieser sonst beim Einbau der Führungsleisten
und des Klemmblechs eingeklemmt werden kann.
Servicearbeiten
Transport 3.6.6 Klemmblech
170 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.6.6
3.6.6 Klemmblech
Klemmblech
3.6.6.1
3.6.6.1 Klemmblech tauschen
Klemmblech tauschen
Teile, Hilfsmittel und Werkzeug
▪ FS01: Klemmblech komplett [03055141-xx]
▪ FS02: Klemmblech komplett [03084918-xx]
Übersicht
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwagen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 143]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].

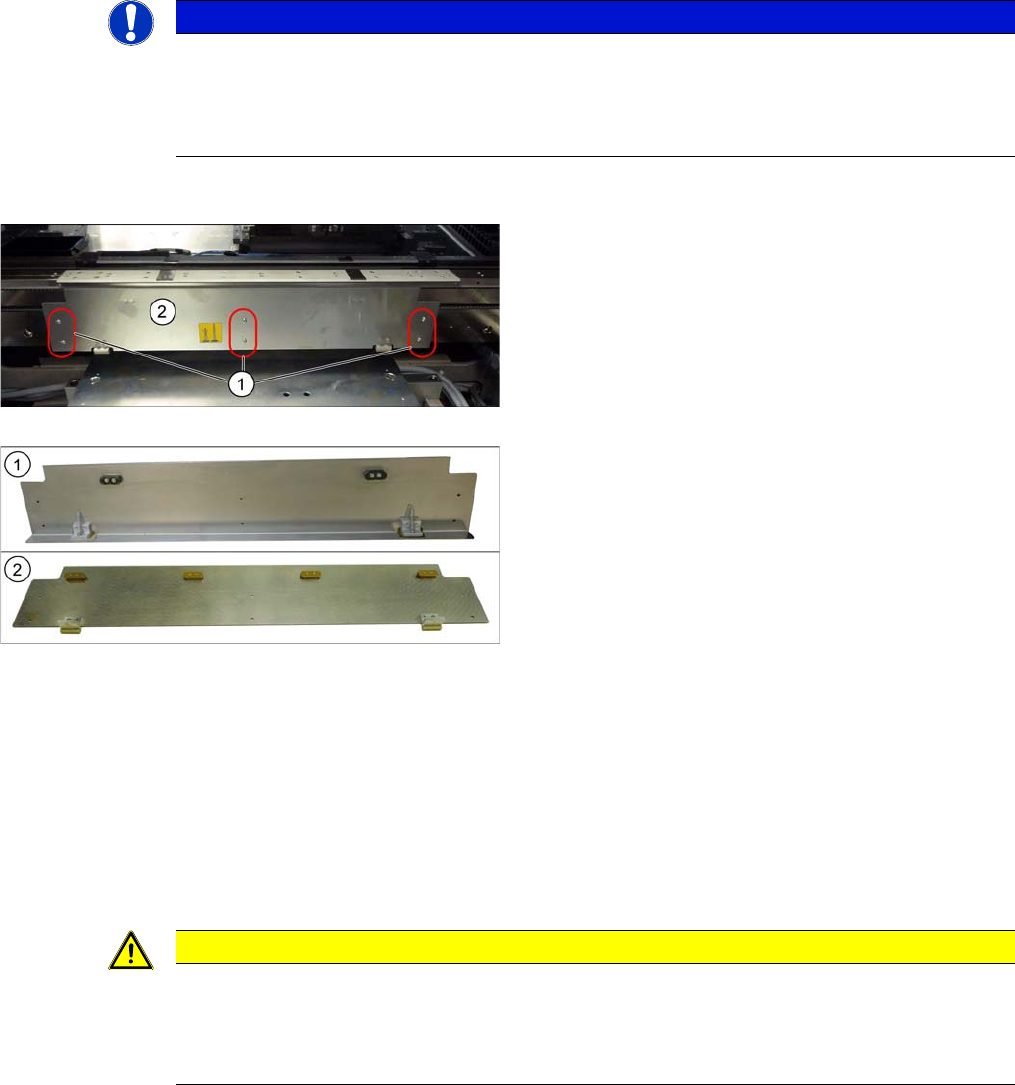

► Lösen Sie die sechs Befestigungsschrauben des Klemmblechs und nehmen Sie dieses ab.
HINWEIS
Unterschiede
► Die Klemmbleche sind nicht kompatibel.
► Der Aus- und Einbau wird nachfolgend am Beispiel des Klemmblechs für FS01 gezeigt. Der
Aus- und Einbau für FS02 erfolgt analog.
1. Befestigungsschrauben (6x) des Klemmblechs
2. Klemmblech
1. Klemmblech komplett [03055141-xx] für FS01 mit
zwei Klemmblech-Führungen aus Kunststoff
[03066634
-
xx]
2. Klemmblech komplett [03084918-xx] für FS02 mit
vier Klemmblech-Führungen aus Messing
[03084490
-
xx]
VORSICHT
Druckfedern
Unten am Klemmblech befinden sich zwei Druckfedern [00364715-xx]. Diese stehen in einge
-
bautem Zustand unter Druck.
► Achten Sie darauf diese Druckfedern nicht zu verlieren.
Servicearbeiten
3.6.6 Klemmblech Transport
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 171
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
3.6.6.2
3.6.6.2 Druckfeder am Klemmblech tauschen [00364715-xx]
Druckfeder am Klemmblech tauschen [00364715-xx]
Teile, Hilfsmittel und Werkzeug
▪ Druckfeder 0,63*5,63*26 [00364715-xx]
Ausbau
► Demontieren Sie das Klemmblech (siehe "3.6.6.1 Klemmblech tauschen" [ ➙ 170]).
► Nehmen Sie die Druckfeder ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
3.6.1 Klemmung der Transportwangen lösen [ ➙ 143]
3.6.6.3
3.6.6.3 Gleitstreifen und Gleitschlitten tauschen
Gleitstreifen und Gleitschlitten tauschen
Teile, Hilfsmittel und Werkzeug
▪FS01:
Gleitstreifen [03052960-xx]
Gleitschlitten [03052961-xx]
▪FS02:
Gleitstreifen [03084492-xx]
Gleitschlitten [03084491-xx]
▪ Loctite 241 [02101037-xx]
VORSICHT!
Einbauhinweise
Setzen Sie die Druckfedern (1) wieder ein.
Prüfen Sie die Leichtgängigkeit des Klemmblechs.
HINWEIS
FS01 und FS02
Die Druckfeder ist für Transporte mit FS01 und FS02 identisch.
HINWEIS
Zusammen tauschen
Wir empfehlen immer die Gleitstreifen und den Gleitschlitten zusammen zu tauschen.
Pro Klemmblech sind sechs Gleitstreifen und drei Gleitschlitten verbaut.
Zusätzlich ist es empfehlenswert gleichzeitig die Klemmblech-Führungen zu tauschen (siehe
"3.6.6.4 Klemmblech-Führungen tauschen " [ ➙ 173]).
