Servicearbeiten Transport 3.6.6 Klemmblech 172 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 Übersicht Ausbau ► Fahren Sie die Transportwangen mi t der Software in eine geeigne te Arbeitsposition. Alternativ können Sie b…
Servicearbeiten
3.6.6 Klemmblech Transport
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 171
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
3.6.6.2
3.6.6.2 Druckfeder am Klemmblech tauschen [00364715-xx]
Druckfeder am Klemmblech tauschen [00364715-xx]
Teile, Hilfsmittel und Werkzeug
▪ Druckfeder 0,63*5,63*26 [00364715-xx]
Ausbau
► Demontieren Sie das Klemmblech (siehe "3.6.6.1 Klemmblech tauschen" [ ➙ 170]).
► Nehmen Sie die Druckfeder ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
3.6.1 Klemmung der Transportwangen lösen [ ➙ 143]
3.6.6.3
3.6.6.3 Gleitstreifen und Gleitschlitten tauschen
Gleitstreifen und Gleitschlitten tauschen
Teile, Hilfsmittel und Werkzeug
▪FS01:
Gleitstreifen [03052960-xx]
Gleitschlitten [03052961-xx]
▪FS02:
Gleitstreifen [03084492-xx]
Gleitschlitten [03084491-xx]
▪ Loctite 241 [02101037-xx]
VORSICHT!
Einbauhinweise

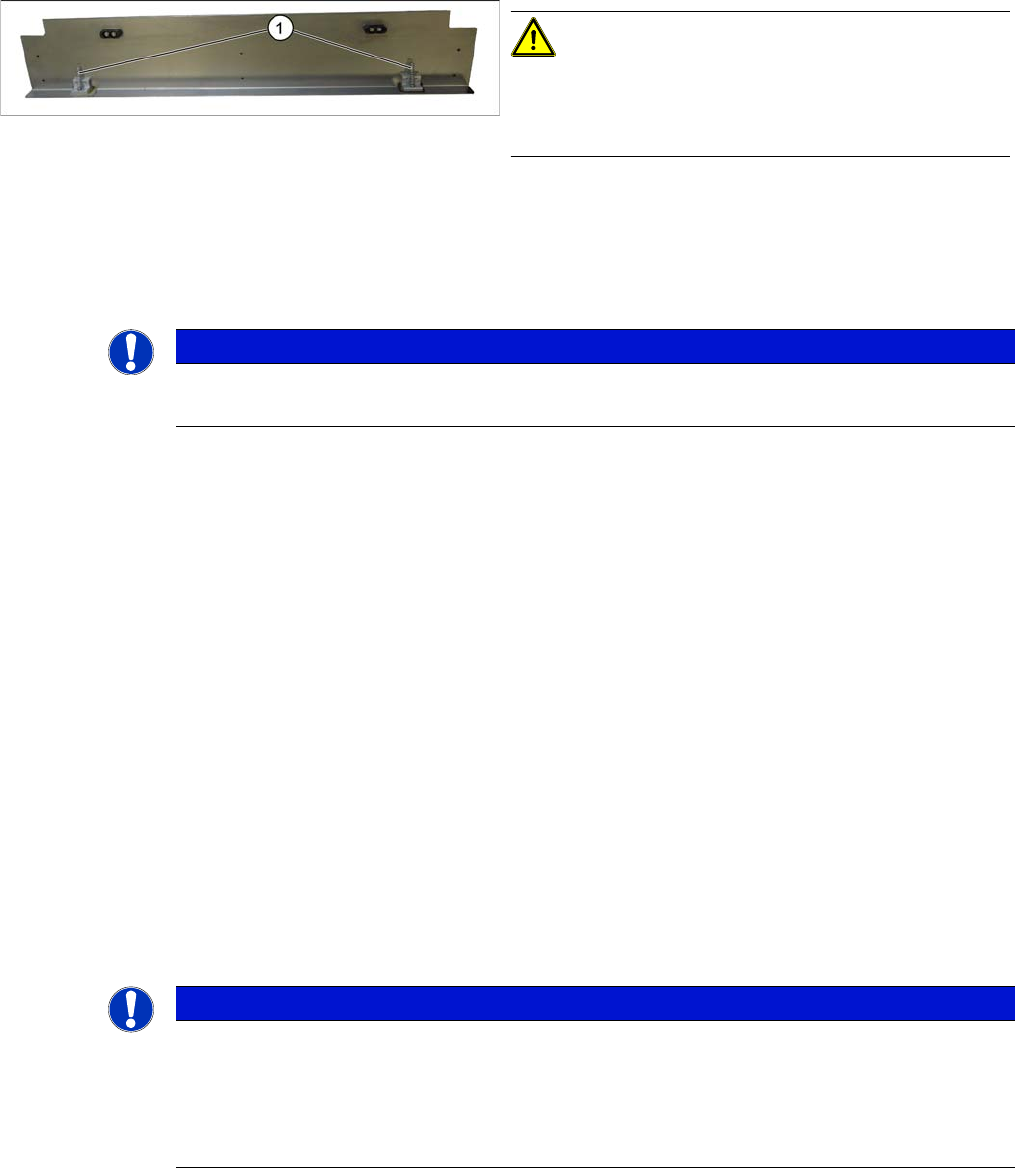

Setzen Sie die Druckfedern (1) wieder ein.
Prüfen Sie die Leichtgängigkeit des Klemmblechs.
HINWEIS
FS01 und FS02
Die Druckfeder ist für Transporte mit FS01 und FS02 identisch.
HINWEIS
Zusammen tauschen
Wir empfehlen immer die Gleitstreifen und den Gleitschlitten zusammen zu tauschen.
Pro Klemmblech sind sechs Gleitstreifen und drei Gleitschlitten verbaut.
Zusätzlich ist es empfehlenswert gleichzeitig die Klemmblech-Führungen zu tauschen (siehe
"3.6.6.4 Klemmblech-Führungen tauschen " [ ➙ 173]).
Servicearbeiten
Transport 3.6.6 Klemmblech
172 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
Übersicht
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwagen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 143]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Demontieren Sie das Klemmblech (siehe "3.6.6.1 Klemmblech tauschen" [ ➙ 170]).
► Lösen Sie die beiden Befestigungsschrauben des Gleitstreifens und nehmen Sie diesen ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
3.6.1 Klemmung der Transportwangen lösen [ ➙ 143]

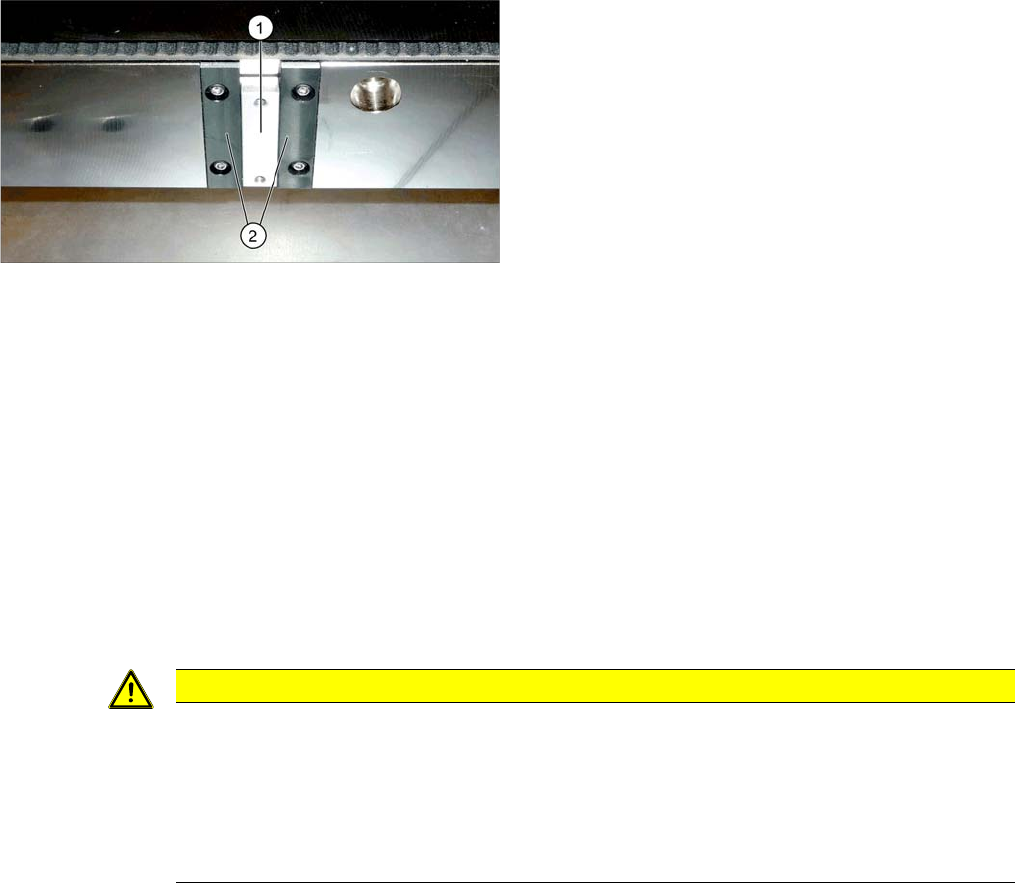

1. Gleitschlitten
2. Gleitstreifen
VORSICHT
Einbauhinweise
► Drücken Sie die Gleitstreifen beim Festschrauben seitlich vom Gleitschlitten weg auf An
-
schlag.
► Sichern Sie die Befestigungsschrauben (DIN-EN-ISO7380-M3x8-A2-70 [03040338-xx])
der Gleitstreifen mit Loctite 241.
► Prüfen Sie die Leichtgängigkeit des Gleitschlittens.
Servicearbeiten
3.6.6 Klemmblech Transport
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 173
3.6.6.4
3.6.6.4 Klemmblech-Führungen tauschen
Klemmblech-Führungen tauschen
Teile, Hilfsmittel und Werkzeug
▪ FS01: Klemmblech-Führungen aus Kunststoff [03066634
-
xx]
▪ FS02: Klemmbelch-Führungen aus Messing [03084490
-
xx]
Übersicht
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwagen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 143]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Demontieren Sie das Klemmblech (siehe "3.6.6.1 Klemmblech tauschen" [ ➙ 170]).
► Lösen Sie die Befestigungsschrauben der Klemmblech-Führungen und nehmen Sie diese ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
3.6.1 Klemmung der Transportwangen lösen [ ➙ 143]
3.6.6.1 Klemmblech tauschen [ ➙ 170]
HINWEIS
Zusammen tauschen
Wir empfehlen immer alle Klemmblech-Führungen an einem Klemmblech zusammen zu tau
-
schen.
Pro Klemmblech sind bei FS01 zwei und bei FS02 vier Klemmblechführungen verbaut.
Zusätzlich ist es empfehlenswert gleichzeitig die Gleitstreifen und Gleitschlitten zu tauschen
(siehe "3.6.6.3 Gleitstreifen und Gleitschlitten tauschen" [ ➙ 171]).

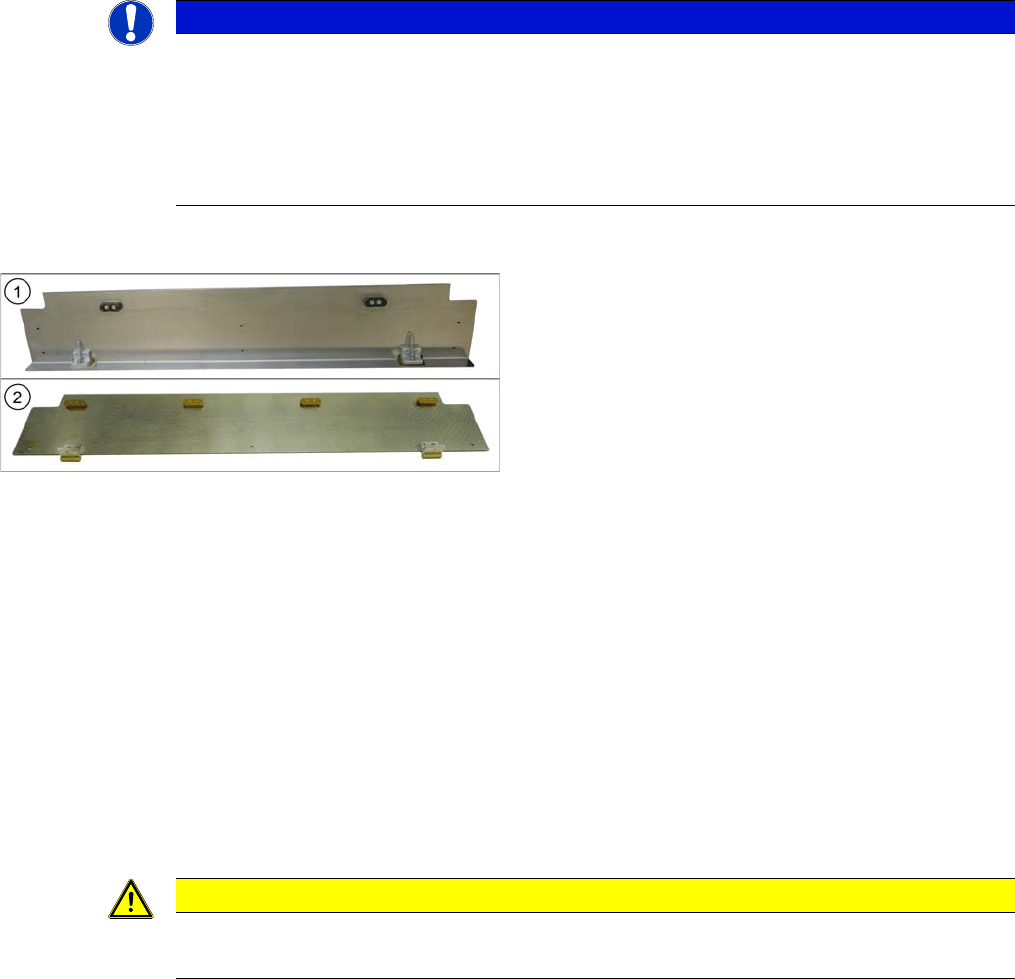

1. Klemmblech komplett [03055141-xx] für FS01 mit 2
Klemmblech-Führungen aus Kunststoff
[03066634
-
xx]
2. Klemmblech komplett [03084918-xx] für FS02 mit 4
Klemmblech-Führungen aus Messing [03084490
-
xx]
VORSICHT
Einbauhinweise
► Prüfen Sie die Leichtgängigkeit des Klemmblechs.
