Servicearbeiten Manueller Tisch 3.9.7 Montagerahmen komplett tauschen 200 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 3.9.7 3 . 9 . 7 M o n t a g e r a h m e n k o m p le t t t a u s c h e n Montagerahmen ko mplett tau…
Servicearbeiten
3.9.6 Zentrierleiste tauschen Manueller Tisch
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 199
3.9.6
3.9.6 Zentrierleiste tauschen
Zentrierleiste tauschen
Teile, Hilfsmittel und Werkzeug
Wählen Sie das passende Ersatzteil:
Übersicht
Ausbau
► Lösen Sie die vier an der Vorderseite befindlichen Befestigungsschrauben.
► Ziehen Sie die Zentrierleiste aus der Verstiftung.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Maschinentyp Bezeichnung Art.-Nr.
DX4 Anschlagleiste 40/2-fach 03082777-xx
DX1/DX2 Anschlagleiste 60/2-fach 03081975-xx
Anschlagleiste 30/2-fach 03082572-xx

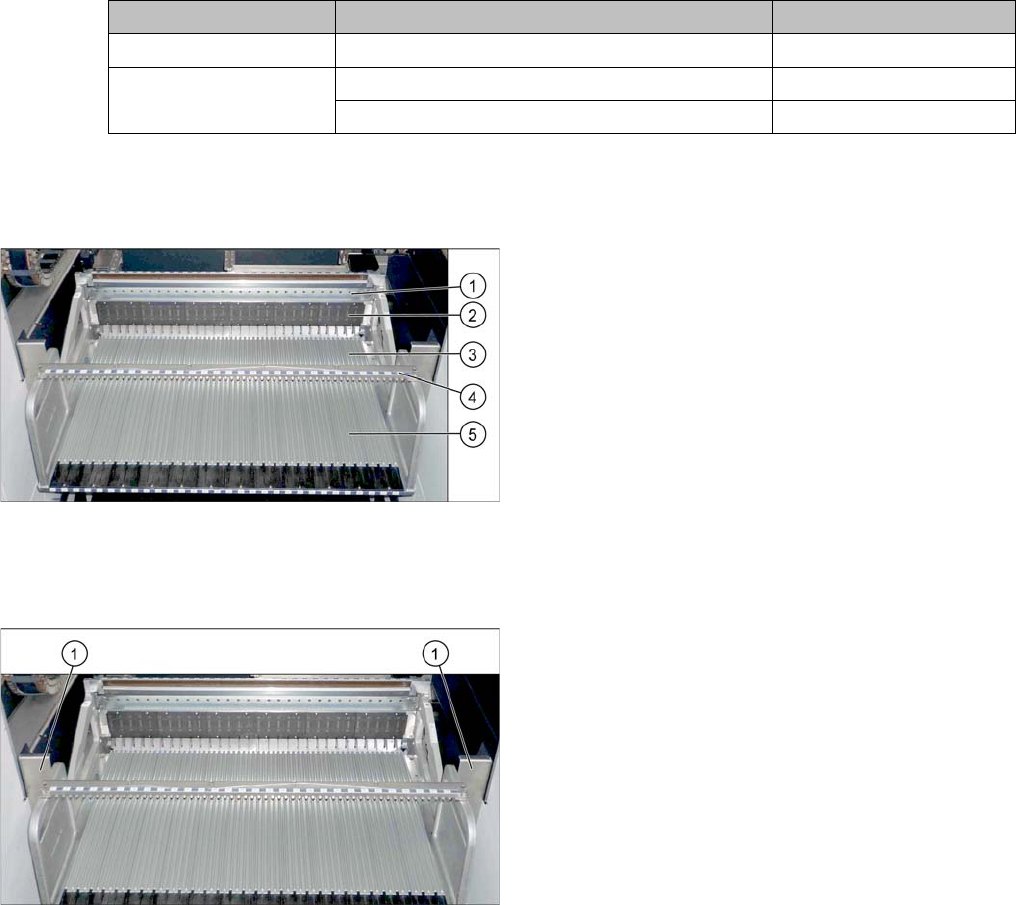

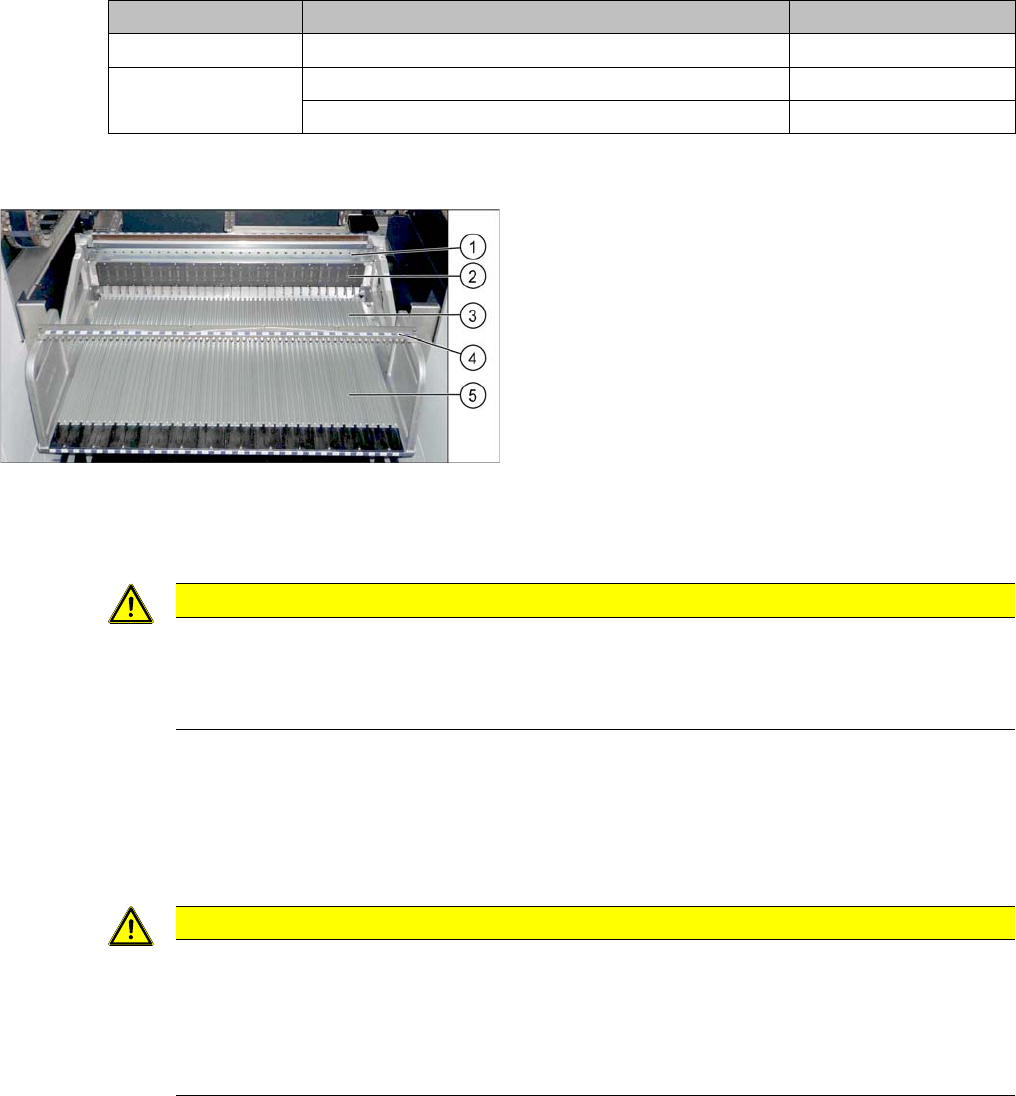

Manueller Tisch (am Beispiel DX1/DX2)
1. Zentrierleiste
2. FCU
3. Vorderteil
4. Rückteil
VORSICHT
Vorder- und Rückteil müssen montiert sein
Die Zentrierleiste darf nur dann gelöst werden, wenn sowohl Vorder- als auch Rückteil fest in
der Maschine montiert sind. Ansonsten kann sich der Tisch verwinden. Die mögliche Folge
wären Probleme bei der Erkennung von Förderern.
VORSICHT
Einbauhinweise
► Reinigen Sie vor dem Einbau die Zentrierstifte an den Seiten der Zentrierleiste.
► Achten Sie darauf das die Zentrierleiste nicht verspannt ist.
► Überprüfen Sie ob alle Förderer leicht in die Zentrierung passen und nicht verspannt wer
-
den.
Servicearbeiten
Manueller Tisch 3.9.7 Montagerahmen komplett tauschen
200 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.9.7
3.9.7 Montagerahmen komplett tauschen
Montagerahmen komplett tauschen
Teile, Hilfsmittel und Werkzeug
Wählen Sie den passenden Montagerahmen:
▪ Gummihammer
Übersicht
Ausbau
► Demontieren Sie den Rückteil des manuellen Tisches. (Siehe "3.9.2 Rückteil des manuellen Tisches
demontieren" [ ➙ 193])
Maschinentyp Bezeichnung Art.-Nr.
DX4 COT-Insert MT 40 03082689-xx
DX1/DX2 COT-Insert MT 60 03081574-xx
COT-Insert MT 30 03082560-xx
Manueller Tisch (am Beispiel DX1/DX2)
1. Zentrierleiste
2. FCU
3. Vorderteil
4. Rückteil

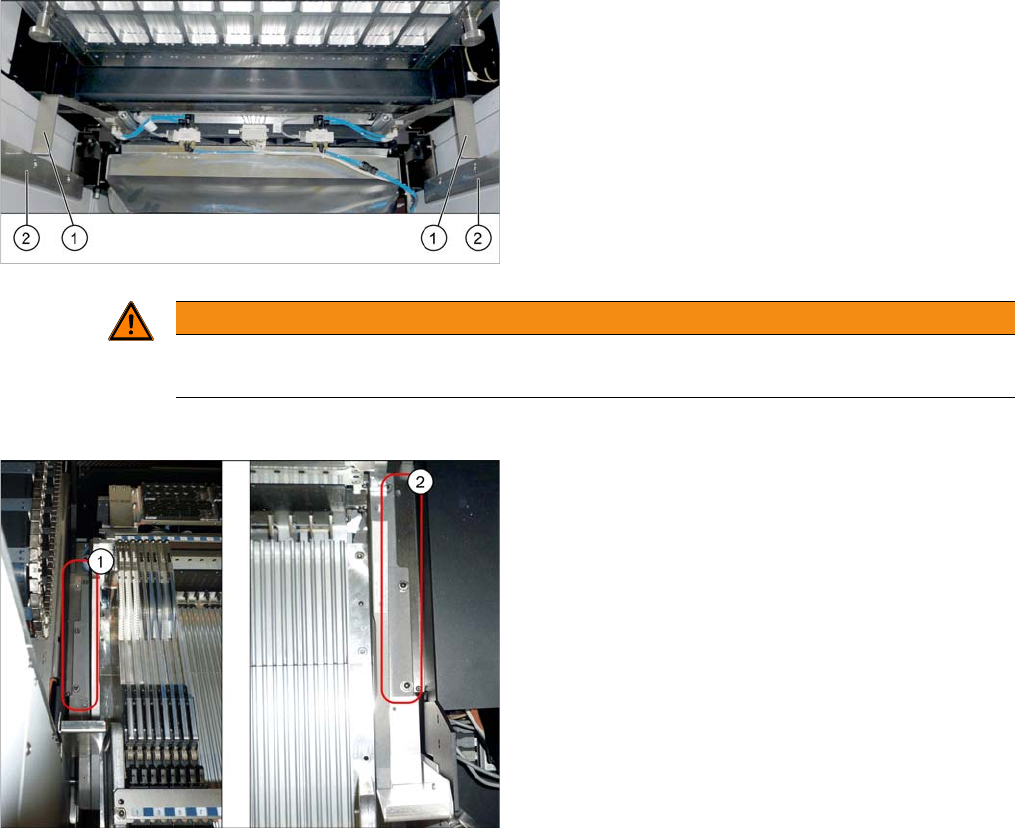

► Demontieren Sie für eine bessere Zugänglichkeit die
beiden Schutzbleche (1) seitlich des Montagerah
-
mens.
Servicearbeiten
3.9.7 Montagerahmen komplett tauschen Manueller Tisch
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 201
► Demontieren Sie das Schneidgerät. (Siehe Abschnitt Schneidgerät)
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
3.10.5 Feeder-Control-Unit (FCU) tauschen [03059666-xx] [ ➙ 217]
3.9.3 Vorderteil des manuellen Tisches demontieren [ ➙ 194]
► Demontieren Sie die Anschläge (1).
Ggf. müssen Sie dafür das Schneidgerät auf die
Auflagebleche (2) herunterlassen. (Siehe "3.11.1
Schneidgerät tauschen [03063781Sxx]" [ ➙ 223])
WARNUNG
Vorderteil nicht ausbauen
Der Vorderteil darf hier nicht demontiert werden, da der Rahmen ansonsten zu instabil wird.
► Lösen Sie die Befestigungsschrauben links (1) und
rechts (2) und nehmen Sie den Montagerahmen her
-
aus.
