Modul-Übersicht 2.1.1 Seriennummer des Moduls SX1/SX2/DX1/DX2-Übersicht Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 21 2 2 M o d u l- Ü b e r s ic h t Modul-Übersicht 2.1 2 . 1 S X 1 / S X 2 / D X 1 / D X 2 - Ü b e r s…
Einleitung
Abkürzungen 1.3.7 SIPLACE im World Wide Web (WWW)
20 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
1.5
1.5 Abkürzungen
Abkürzungen
BB Bestückbereich
BE Bauelement
C&P Collect&Place
C&P12 Collect&Place-Kopf mit 12 Segmenten
C&P20 Collect&Place-Kopf mit 20 Segmenten
C&P6 Collect&Place-Kopf mit 6 Segmenten
CPP Collect&Pick&Place-Kopf
DT Doppeltransport
EGB Elektrostatisch gefährdete Bauelementegruppe
EMV Elektromagnetische Verträglichkeit
ET Einfachtransport
FS, FS01, FS02 Funktionsstand, Funktionsstand 01, Funktionsstand 02
LP Leiterplatte
PPW Pipettenwechsler
P&P Pick&Place
QT Quad-Lane-Transport
SR Stationsrechner
TH TwinHead
VS Visionsystem
ZV, ZV1, ZV2 Zwischenverteiler, Zwischenverteiler 1, Zwischenverteiler 2
Modul-Übersicht
2.1.1 Seriennummer des Moduls SX1/SX2/DX1/DX2-Übersicht
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 21
2
2 Modul-Übersicht
Modul-Übersicht
2.1
2.1 SX1/SX2/DX1/DX2-Übersicht
SX1/SX2/DX1/DX2-Übersicht

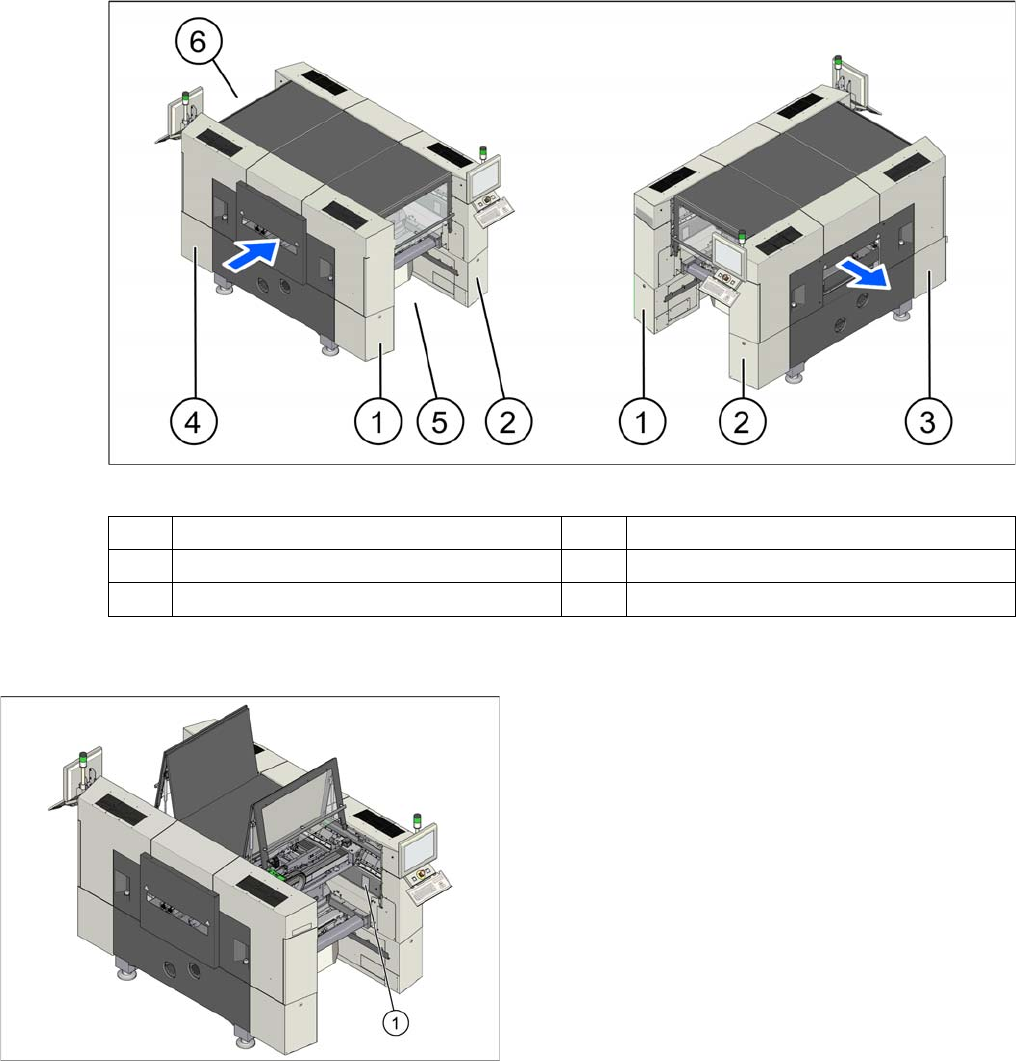

Übersicht (am Beispiel SX2)
2.1.1
2.1.1 Seriennummer des Moduls
Seriennummer des Moduls
1 Sektor 1 (Pneumatikeinheit) 2 Sektor 2
3 Sektor 3 (Stromversorgung) 4 Sektor 4
5 Stellplatz 1 6 Stellplatz 2
Die Seriennummer Ihres Bestückautomaten finden Sie
auf dem Typenschild (1).
Modul-Übersicht
Elektrik 2.2.1 BoxPC
22 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
2.2
2.2 Elektrik
Elektrik
2.2.1

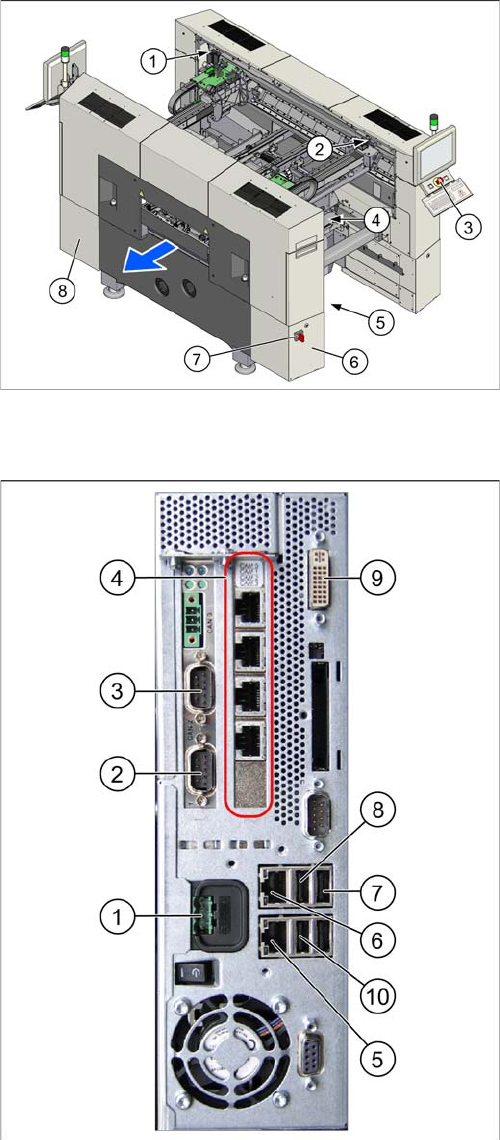

2.2.1 BoxPC
BoxPC
1. GCU (2x)
2. BoxPC
3. Start-, Stopp und Not-Aus-Taster
4. GCU (bei SX2)
5. Trafomodul
Dieses befindet sich im Stellplatz 2 unter dem Trans
-
port.
6. Stromversorgung im Sektor 3
7. Hauptschalter
8. Sektor 2
Hier ist die Netzteileinheit [03072641-xx] mit Puls
-
netzteil PS3 26,8V, Ballastwiderstand und Lüfter un
-
tergebracht.
1. Stromversorgung DC 24 V
2. CAN 1 auf der CAN-Bus-Karte
3. CAN 2 auf der CAN-Bus-Karte
4. Hotlink-Karte
5. LAN 2 – Verbindung zum Visionrechner
(optionaler zweiter BoxPC 3D-Koplan)
6. LAN 1 – Verbindung zu SIPLACE Pro
(Verbindung zum Linien-Hub)
7. USB 0 – Anschluss für Tastatur/Touchscreen
(Verbindung zum USB
-
Hub)
8. USB 2 – Anschluss externes DVD
-
Laufwerk
9. DVI/VGA-Monitoranschluss
(Verbindung zum Video-Multiplexer)
10. USB-Video-Multiplexer
