Servicearbeiten
3.10.2 BE-Einzug SX1/SX2 komplett tauschen [03059353-xx] BE-Einzug
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 209
3.10.2.1
3.10.2.1 Niederhalter montieren
Niederhalter montieren
Vorbereiten der Niederhalter
Je nach Tischposition des BE-Wagens (innen/außen) muss der Niederhalter-Pin [03085247-xx] in
Position (1) oder (2) montiert werden. Dieser ist mit einer Schraube ISO4762-M6x12-A2-70
[03042572
-
xx] gesichert.
Die Einfahrhilfe (3) am Niederhalter befindet sich nach der Montage immer an der gleichen Position wie
die zuvor demontierten Einfahrhilfen nahe der Schutzverkleidung. Der Niederhalter-Pin und damit auch
die Montageposition des Niederhalters ist abhängig von der Tischposition innen/außen.
HINWEIS
Nur bei geänderter Tischposition
Ein Umbau des Niederhalter-Pins ist nur dann notwendig, wenn die Tischposition innen/außen
geändert wurde.

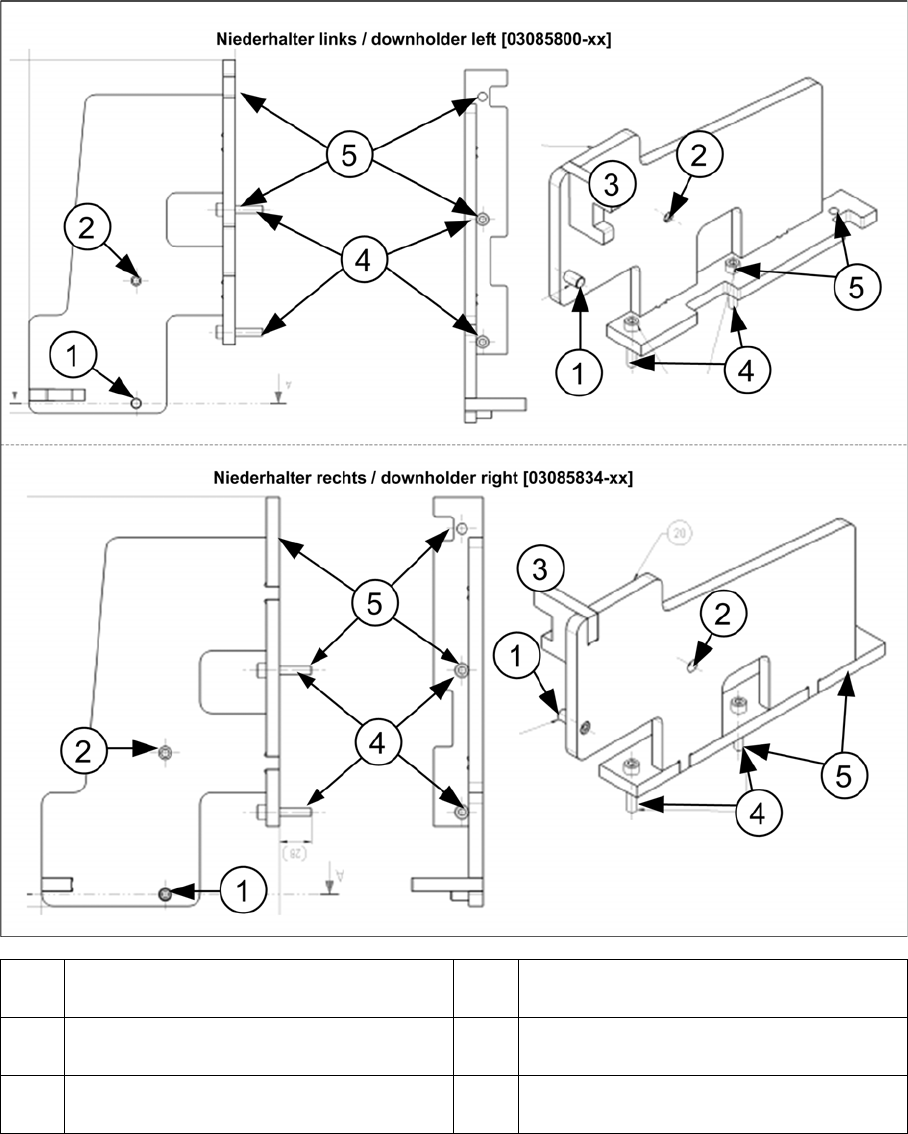

1 Stift DIN6325-10-M6x30-St [00358814-xx]
an Position innen
2 Stift DIN6325-10-M6x30-St [00358814-xx]
an Position außen
3 Einfahrhilfe 4 Schraube ISO4762-M8x40-A2-70
[03042589-xx]
5 Schraube ISO4762-M8x40-A2-70
[03042589-xx]
Servicearbeiten
BE-Einzug 3.10.2 BE-Einzug SX1/SX2 komplett tauschen [03059353-xx]
210 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02

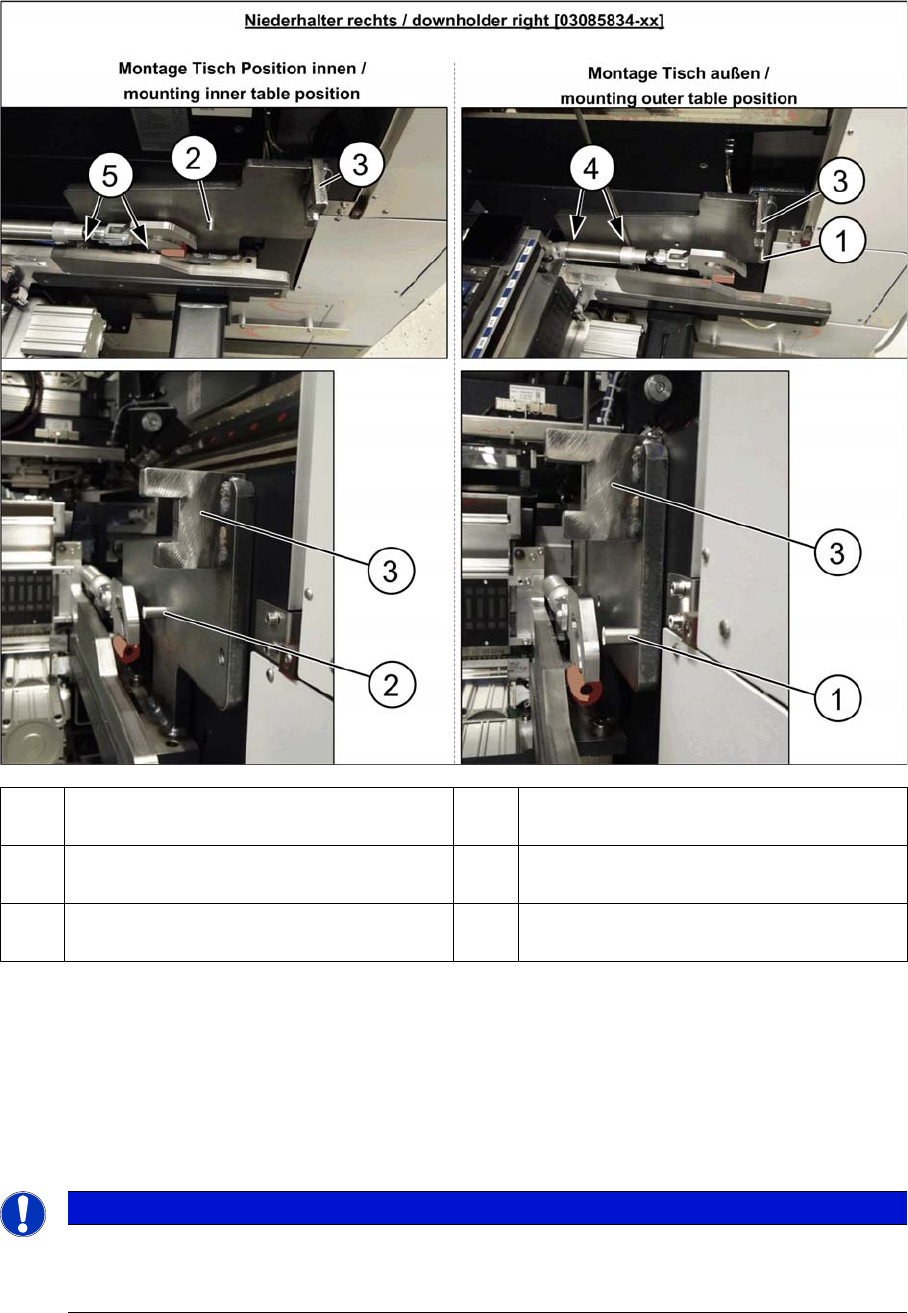

Die Position der Befestigungsschrauben (4) und (5) ist abhängig von der Position des Einzugs.
Bei Tischposition innen befindet sich der Niederhalter-Pin (1) um ca. 125 mm nach innen versetzt zur
Einfahrhilfe (3) und die Niederhalter werden mit je zwei neuen Schrauben an der Position (4) zusammen
mit dem Einzug befestigt.
Bei Tischposition außen befindet sich der Niederhalter-Pin (2) unterhalb der Einfahrhilfe (3) und die Nie
-
derhalter werden mit je zwei neuen Schrauben an der Position (5) zusammen mit dem Einzug befestigt.
1 Stift DIN6325-10-M6x30-St [00358814-xx]
an Position innen
2 Stift DIN6325-10-M6x30-St [00358814-xx]
an Position außen
3 Einfahrhilfe 4 Schraube ISO4762-M8x40-A2-70
[03042589-xx]
5 Schraube ISO4762-M8x40-A2-70
[03042589-xx]
Servicearbeiten
3.10.2 BE-Einzug SX1/SX2 komplett tauschen [03059353-xx] BE-Einzug
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 211
Montieren des rechten Niederhalters
► Lösen Sie die beiden Schrauben (4) und (5) auf der rechten Seite des BE-Einzugs. Die Schrauben
befinden sich unterhalb des Einzug-Zylinders.
► Setzen Sie den "Niederhalter COT-i rechts komplett" [03085834-xx] auf der rechten Seite des BE-
Einzugs auf, so dass die Bohrungen deckungsgleich sind.
► Schrauben Sie den Niederhalter mit zwei neuen Schrauben (4) und (5) fest.
► Der Niederhalter-Pin (2) muss sich immer ca. 10 mm vor der Klaue des Einzugs und die
Einfahrhilfe (3) hinter dem Maschinenschutz (Haubenklappe) befinden.
1 Stift DIN6325-10-M6x30-St [00358814-xx]
an Position innen
2 Stift DIN6325-10-M6x30-St [00358814-xx]
an Position außen
3 Einfahrhilfe 4 Schraube ISO4762-M8x40-A2-70
[03042589-xx]
5 Schraube ISO4762-M8x40-A2-70
[03042589-xx]
HINWEIS
Schrauben
Stecken Sie die neuen Schrauben in die Bohrungen des Niederhalters und setzen Sie den Nie
-
derhalter zusammen mit den Schrauben auf den BE-Einzug.
