Servicearbeiten
BE-Einzug 3.10.2 BE-Einzug SX1/SX2 komplett tauschen [03059353-xx]
214 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
► Nach dem Einziehen des Tisches durch die Zylinder muss der Niederhalter-Pin (1) oben am BE-Wa
-
gen-Niederhalter (2) anstehen.
1 Niederhalter-Pin an der Einfahrhilfe 2 BE-Wagen-Niederhalter
HINWEIS
Verschleiß
Bei häufigen Wechselzyklen des BE-Wagens können diese Teile verschleißen. Sowohl der
Niederhalter-Pin als auch der BE-Wagen-Niederhalter stehen als Ersatzteil zur Verfügung.
Servicearbeiten
3.10.3 Fördererentriegelung 60-fach tauschen [03057772-xx] BE-Einzug
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 215
3.10.3
3.10.3 Fördererentriegelung 60-fach tauschen [03057772-xx]
Fördererentriegelung 60-fach tauschen [03057772-xx]
Teile, Hilfsmittel und Werkzeug
▪ SX1/SX2: Fördererentriegelung 60-fach [03057772-xx] oder
DX1/DX2: Fördererentriegelung 60/2-fach [03082610-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus und sichern Sie diese gegen Wiedereinschalten. Beachten Sie dazu
Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun ist..." [ ➙ 13].
► Lösen Sie alle elektrischen und pneumatischen Verbindungen. Markieren Sie sich ggf. deren Posi
-
tion, so dass Sie diese später wieder eindeutig zuordnen können.
► Lösen Sie die beiden Befestigungsschrauben und entnehmen Sie die Fördererentriegelung.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:

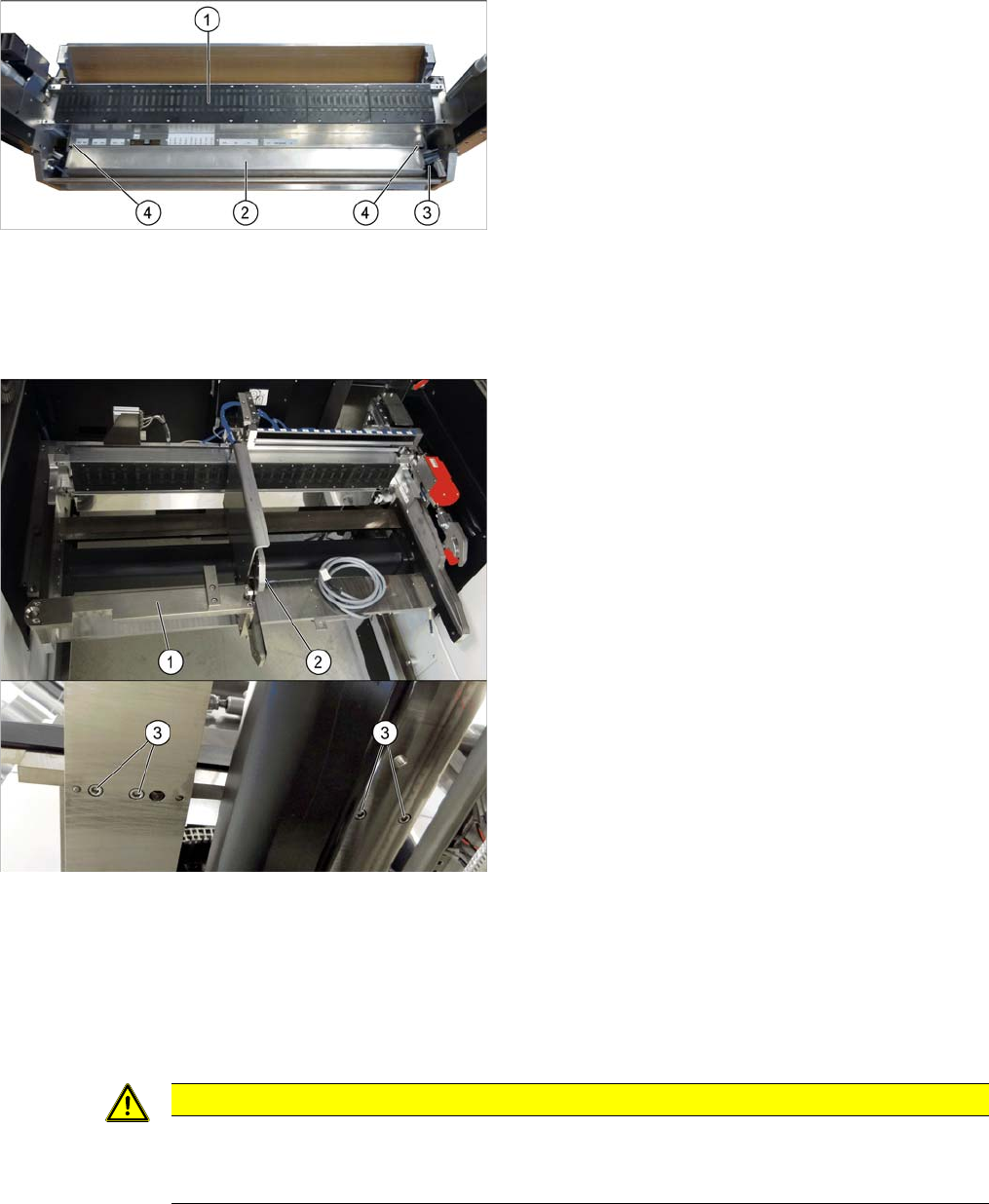

1. Feeder-Control-Unit (FCU)
2. Fördererentriegelung (unter der FCU)
3. Flachbandkabel-Stecker
4. Befestigungsschrauben Fördererentriegelung
Wenn sich am selben Stellplatz ein WPC befindet, dann
führen Sie zusätzlich die folgenden beiden Schritte aus:
► Demontieren Sie die WPC-Andockleiste (1).
► Demontieren Sie die linke Seite des
Einzugsmechanismus (2). Lösen Sie dazu die vier
Befestigungsschrauben (3) an der Unterseite und die
beiden Befestigungsschrauben oben am Gurtleitka
-
nal.
VORSICHT
Einbauhinweise
► Achten Sie darauf, dass Sie die hinten verlaufenden Kabel (an der FCU) nicht quetschen
oder beschädigen.
Servicearbeiten
BE-Einzug 3.10.4 Langlochleiste tauschen [03058008-xx]
216 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.10.4
3.10.4 Langlochleiste tauschen [03058008-xx]
Langlochleiste tauschen [03058008-xx]
Teile, Hilfsmittel und Werkzeug
▪ Langlochleiste [03058008-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus und sichern Sie diese gegen Wiedereinschalten. Beachten Sie dazu
Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun ist..." [ ➙ 13].
► Lösen Sie die beiden Befestigungsschrauben der Langlochleiste und nehmen Sie diese ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
1. Langlochleiste
