Servicearbeiten
BE-Einzug 3.10.4 Langlochleiste tauschen [03058008-xx]
216 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.10.4
3.10.4 Langlochleiste tauschen [03058008-xx]
Langlochleiste tauschen [03058008-xx]
Teile, Hilfsmittel und Werkzeug
▪ Langlochleiste [03058008-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus und sichern Sie diese gegen Wiedereinschalten. Beachten Sie dazu
Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun ist..." [ ➙ 13].
► Lösen Sie die beiden Befestigungsschrauben der Langlochleiste und nehmen Sie diese ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.

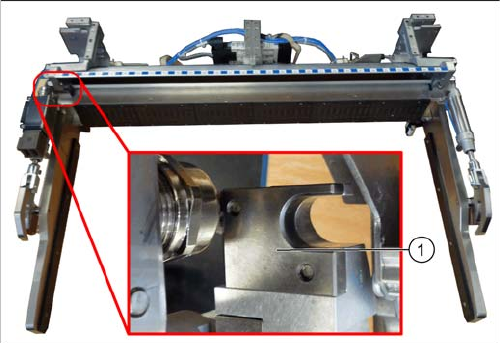

1. Langlochleiste
Servicearbeiten
3.10.5 Feeder-Control-Unit (FCU) tauschen [03059666-xx] BE-Einzug
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 217
3.10.5
3.10.5 Feeder-Control-Unit (FCU) tauschen [03059666-xx]
Feeder-Control-Unit (FCU) tauschen [03059666-xx]
Teile, Hilfsmittel und Werkzeug
▪ SX1/SX2: B-FCU [03059666-xx] oder
DX1/DX2: FCU [03082605-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus und sichern Sie diese gegen Wiedereinschalten. Beachten Sie dazu
Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun ist..." [ ➙ 13].
► Bauen Sie die Fördererentriegelung aus. (Siehe "3.10.3 Fördererentriegelung 60-fach tauschen
[03057772-xx]" [ ➙ 215])
► Lösen Sie die beiden Befestigungsschrauben des Abdeckblechs über den Steckern der FCU und
nehmen Sie das Abdeckblech ab.
► Lösen Sie alle Kabelverbindungen der FCU. Markieren Sie sich ggf. deren Position, um sie später
wieder eindeutig zuordnen zu können.
► Lösen Sie die vier Befestigungsschrauben der FCU und nehmen Sie die FCU ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
1. Feeder-Control-Unit (FCU)
2. Fördererentriegelung (unter der FCU)
3. Flachbandkabel-Stecker
4. Befestigungsschrauben Fördererentriegelung
1. Befestigungsschrauben der FCU
2. FCU
3. Elektrische Anschlüsse an der FCU
VORSICHT
Einbauhinweise
► Stellen Sie die DIP-Schalter an der FCU ein (siehe "5.4.2 Anschlussbaugruppe FCU
[03059783-xx]" [ ➙ 324]).
► Führen Sie ggf. einen BIOS-Download durch. (Siehe "4.9.1 Firmware Download (SW70x)"
[ ➙ 292])
Servicearbeiten
BE-Einzug 3.10.6 Einzugssteuerung tauschen [03123949-xx]
218 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.10.6
3.10.6 Einzugssteuerung tauschen [03123949-xx]
Einzugssteuerung tauschen [03123949-xx]
Teile, Hilfsmittel und Werkzeug
▪ Einzugsteuerung SX1/2 kpl. [03123949-xx] (ersetzt [03079305-xx])
Übersicht
Ausbau
► Schalten Sie die Maschine aus und sichern Sie diese gegen Wiedereinschalten. Beachten Sie dazu
Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun ist..." [ ➙ 13].
► Um die Zugänglichkeit zu verbessern kann es nötig sein den BE-Einzug zu lösen und etwas aus der
Maschine herauszuziehen.
Alternativ können Sie zur Verbesserung der Zugänglichkeit auch den Oberteil der BE-Kamera ab
-
nehmen.
► Lösen Sie alle elektrischen Verbindungen zur Einzugssteuerung. Markieren Sie sich ggf. deren Po
-
sition, so dass Sie diese später wieder eindeutig zuordnen können.
► Lösen Sie die Befestigungsschrauben der Einzugssteuerung und nehmen Sie die Einzugssteuerung
aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
1. Einzugssteuerung
VORSICHT
BE-Kamera
► Am Spiegel der BE-Kamera besteht Schneidgefahr.
► Achten Sie darauf die BE-Kamera nicht zu beschädigen.
