Servicearbeiten 3.11.1 Schneidgerät tauschen [03063781Sxx] Schneidgerät Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 223 3.11 3 . 1 1 S c h n e id g e r ä t Schneidgerät 3.11.1 3 . 1 1 . 1 S c h n e id g e r ä t t a u s…
Servicearbeiten
BE-Einzug 3.10.10 Gurtabfallrutsche tauschen
222 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
BE-Zuführung – manuelle Tische – Sicherungen montieren – Farb-Version
Nur manuelle Tische:
WARNUNG!
An manuellen Tischen besteht ohne die beiden Sicherun
-
gen Verletzungsgefahr.

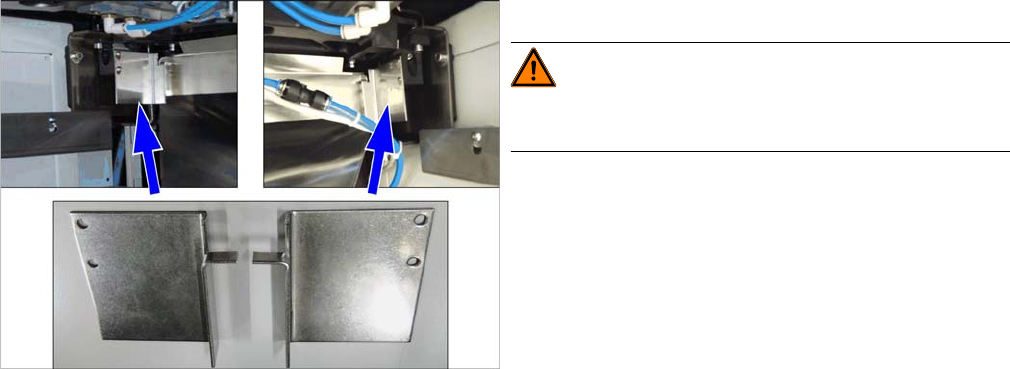

► Montieren Sie die beiden Sicherungen:
– Sicherung Abfallrutsche DX1/2 links
[03094519
-
xx]
– Sicherung Abfallrutsche DX1/2 rechts
[03094522
-
xx]
Servicearbeiten
3.11.1 Schneidgerät tauschen [03063781Sxx] Schneidgerät
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 223
3.11
3.11 Schneidgerät
Schneidgerät
3.11.1
3.11.1 Schneidgerät tauschen [03063781Sxx]
Schneidgerät tauschen [03063781Sxx]
Teile, Hilfsmittel und Werkzeug
▪ Schneidgerät [03063781Sxx]
▪ Ggf. zweite Person
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Hängen Sie die Gurtabfallrutsche aus. Beachten Sie hierzu den Abschnitt "3.10.10 Gurtabfallrutsche
tauschen" [ ➙ 221].

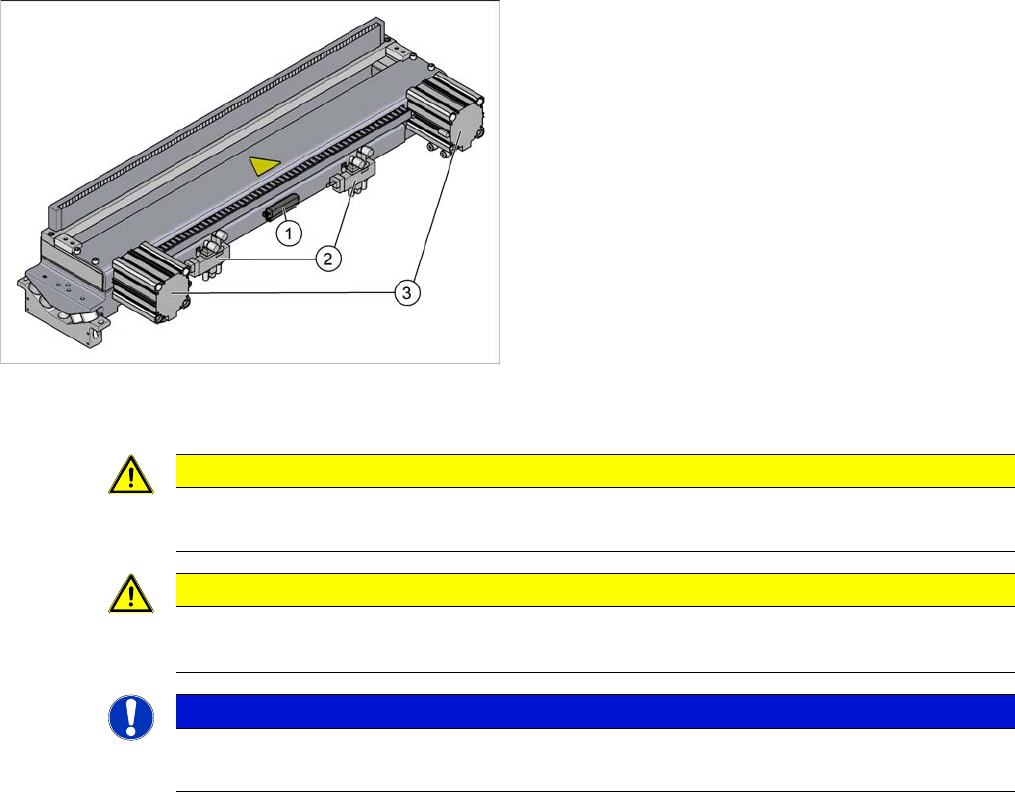

► Lösen Sie alle pneumatischen und elektrischen Verbindungen zum Schneidgerät. Markieren Sie
sich ggf. deren Position, um diese später wieder eindeutig zuordnen zu können.
1. Anschluss Steuerung
2. Magnetventile
3. Kurzhubzylinder
VORSICHT
Druckluftversorgung abschalten!
Bei allen Arbeiten an der Pneumatik muss die Druckluftversorgung abgeschaltet werden.
VORSICHT
Es besteht Verletzungsgefahr an der Schneide der Messer.
► Greifen Sie nicht in den Schneidebereich.
HINWEIS
BE-Einzug
Das Schneidgerät kann ausgebaut werden, ohne den BE-Einzug zu demontieren.
Servicearbeiten
Schneidgerät 3.11.1 Schneidgerät tauschen [03063781Sxx]
224 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
► Heben Sie das Schneidgerät aus der Maschine heraus.
WARNUNG!
Verletzungsgefahr beim Lösen der Befestigung!

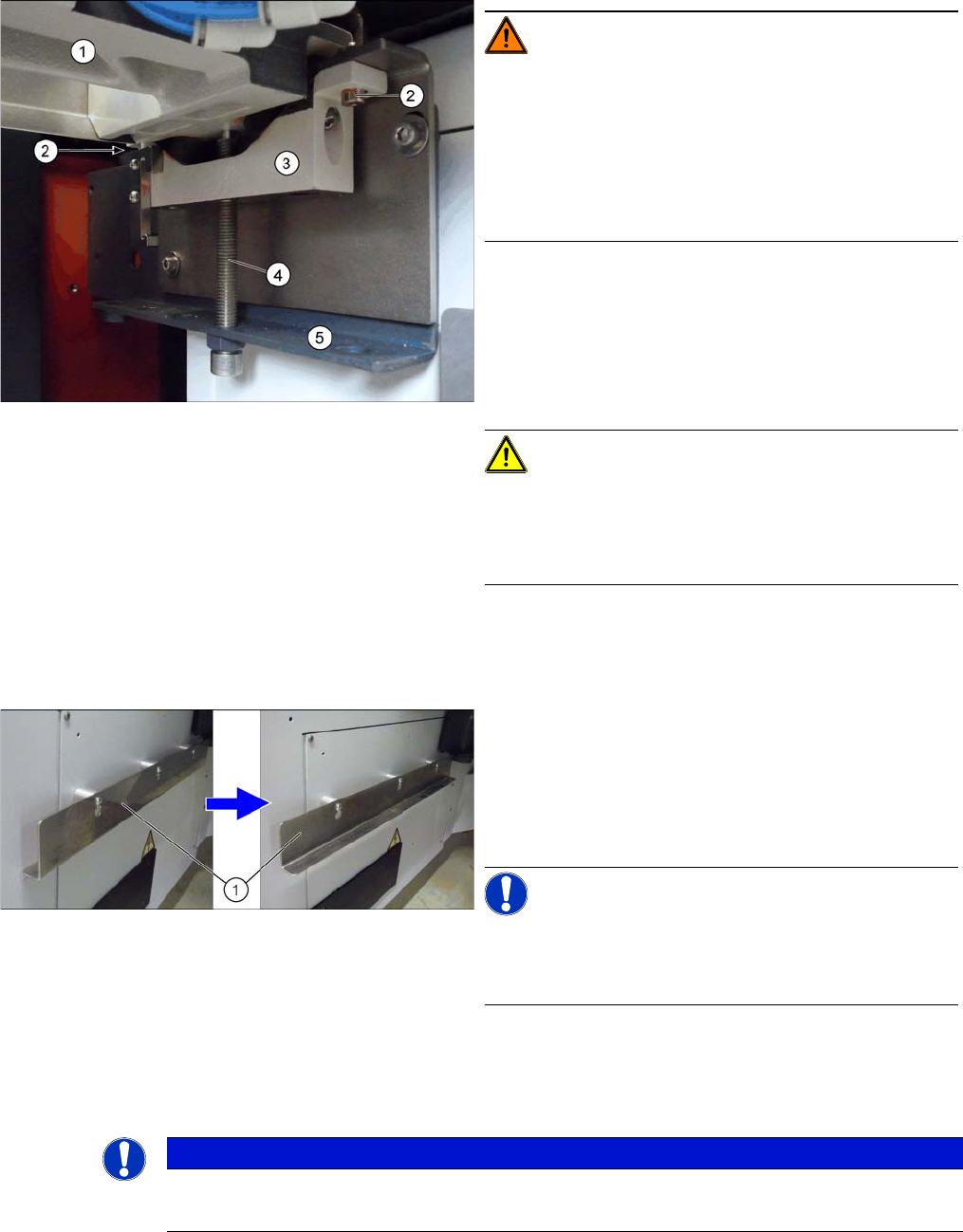

Das Schneidgerät (1) wird nur durch die
Befestigungsschrauben (2) gehalten und liegt nirgends
auf.
Werden die 4 Befestigungsschrauben gelöst, ohne dass
das Schneidgerät abgesichert wird, so fällt dieses auf die
Haltewinkel (5) herab.
► Drehen Sie die beiden Stützschrauben (4) ganz nach
oben.
► Lösen Sie die 4 Befestigungsschrauben (2) an den
Halterungen (3) des Schneidgerätes und nehmen Sie
die Halterungen ab. Das Schneidgerät liegt nun auf
den Stützschrauben.
VORSICHT!
Nur Schneidgeräte mit FS04:
An den Anschraubpunkten der Halterung (3) liegen oben
kleine Abstandsbleche. Diese dürfen nicht verlorenge
-
hen!
► Senken Sie das Schneidgerät vorsichtig auf die Hal
-
tewinkel ab indem Sie die Stützschrauben
gleichmäßig links und rechts langsam absenken.
► Drehen Sie die Auflagebleche (1) (Winkelbleche) auf
den Infrastrukturkästen nach außen.
Lockern Sie dazu die Befestigungsschrauben der
Auflagebleche.
Hängen Sie die Bleche aus, drehen Sie diese und
ziehen Sie die Befestigungsschrauben wieder fest.
HINWEIS!
Auflagebleche
Ggf. müssen die Auflagebleche von einem anderen Stell
-
platz geholt werden!
► Das Schneidgerät kann nun vorsichtig nach vorne
herausgezogen werden.
HINWEIS
Schweres Maschinenteil
► Das Schneidgerät ist schwer. Nehmen Sie ggf. eine zweite Person zu Hilfe.
