Servicearbeiten Schneidgerät 3.11.2 Näherungsschalter tauschen [03061575-xx] 226 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 3.11.2 3 . 1 1 . 2 N ä h e r u n g s s c h a lt e r t a u s c h e n [ 0 3 0 6 1 5 7 5 - x x ]…
Servicearbeiten
3.11.1 Schneidgerät tauschen [03063781Sxx] Schneidgerät
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 225
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Hängen Sie die Gurtabfallrutsche ein. Beachten Sie hierzu den Abschnitt "3.10.10 Gurtabfallrutsche
tauschen" [ ➙ 221]. Achten Sie insbesondere auf den Kunststoffstreifen und die Sicherungen (falls
vorhanden).
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 13]
VORSICHT!
Einbauhinweise

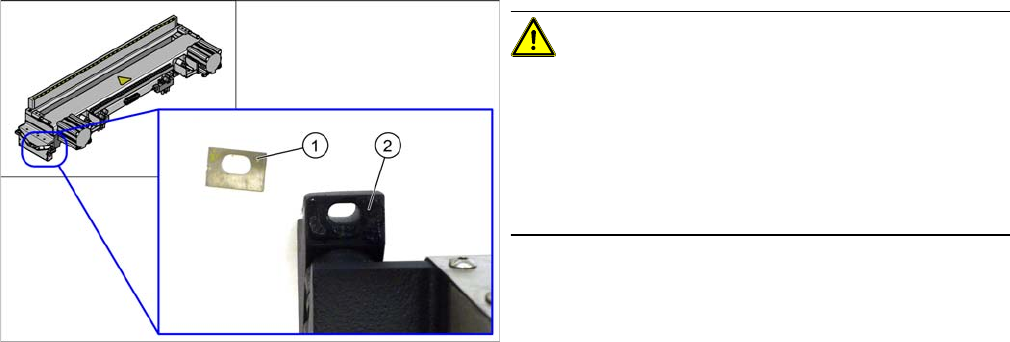

Bei Schneidgeräten mit FS04 liegt an allen 4 Anschraub
-
punkten (2) je ein Abstandsblech (1) bei.
Stellen Sie sicher dass diese Bleche bei der Montage des
Schneidgeräts vorhanden sind.
Ansonsten besteht Headcrashgefahr!
Servicearbeiten
Schneidgerät 3.11.2 Näherungsschalter tauschen [03061575-xx]
226 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.11.2
3.11.2 Näherungsschalter tauschen [03061575-xx]
Näherungsschalter tauschen [03061575-xx]
Teile, Hilfsmittel und Werkzeug
▪ Näherungsschalter inkl. Kabel [03061575-xx]
▪ Schieblehre [00094150-xx]
▪ Einstelllehre Näherungsschalter Puffer [03097370-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie die Befestigungsschrauben des Schutzblechs und nehmen Sie es ab. Lösen Sie dazu
auch den Kabelbinder an der Unterseite des Schutzblechs.
► Öffnen Sie den Kabelkanal und ziehen Sie das Kabel des Näherungsschalters aus dem Kabelkanal
heraus.
► Lösen Sie den Stecker des Näherungsschalters. Markieren Sie sich ggf. die Steckerposition, um die
-
sen später wieder eindeutig zuordnen zu können. (Siehe "3.11.7 Steckerbelegung am Schneidgerät"
[ ➙ 244])
► Lösen Sie die Befestigungsschraube des Näherungsschalters und nehmen Sie diesen ab.

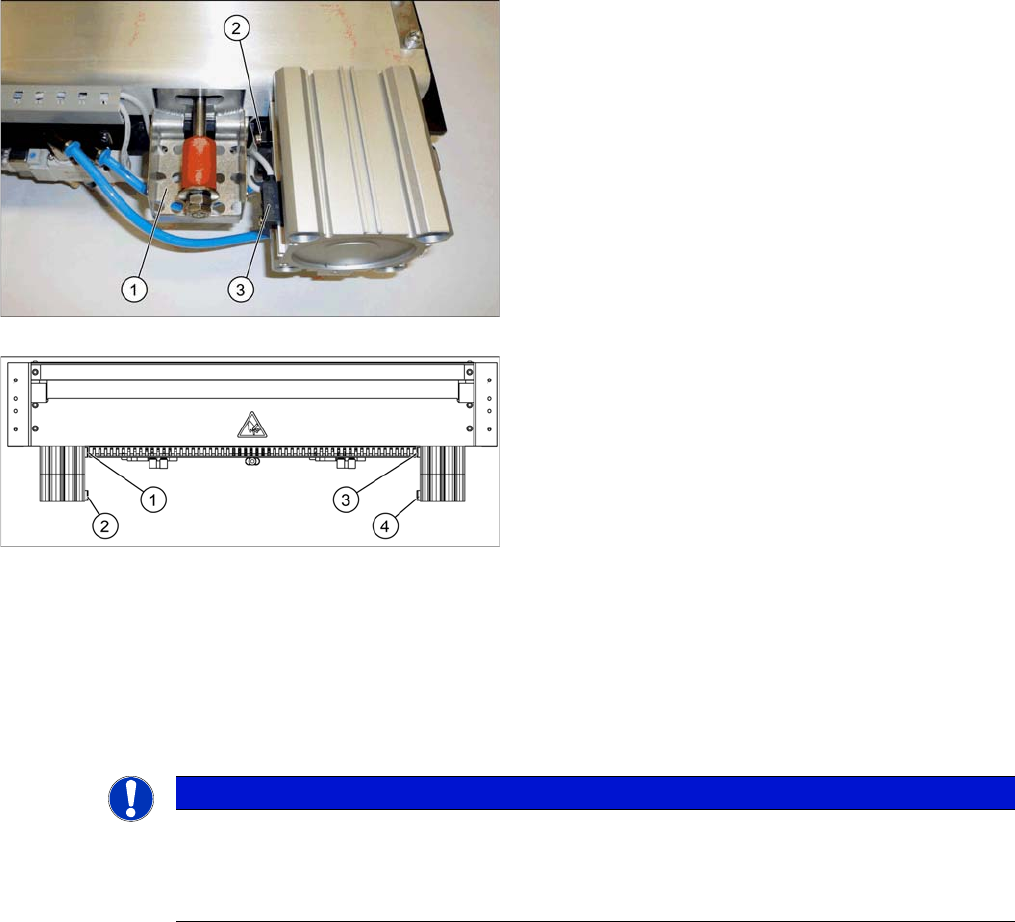

1. Schutzblech
2. Näherungsschalter "ausgefahren"
3. Näherungsschalter "eingefahren"
1. Näherungsschalter S1
2. Näherungsschalter S2
3. Näherungsschalter S3
4. Näherungsschalter S4
HINWEIS
Demontage Schutzblech
Je nach Version Ihres Schneidgeräts kann es am Schutzblech Durchgangsbohrungen für die
Schrauben der Näherungsschalter geben. In diesem Fall kann auf die Demontage des Schutz
-
blechs verzichtet werden.
Servicearbeiten
3.11.2 Näherungsschalter tauschen [03061575-xx] Schneidgerät
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 227
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
3.11.1 Schneidgerät tauschen [03063781Sxx] [ ➙ 223]
VORSICHT
Einbauhinweise
► Stellen Sie die Näherungsschalter mit der Einstelllehre auf den korrekten Abstand ein.
(s. u.)
► Siehe auch "3.11.7 Steckerbelegung am Schneidgerät" [ ➙ 244]

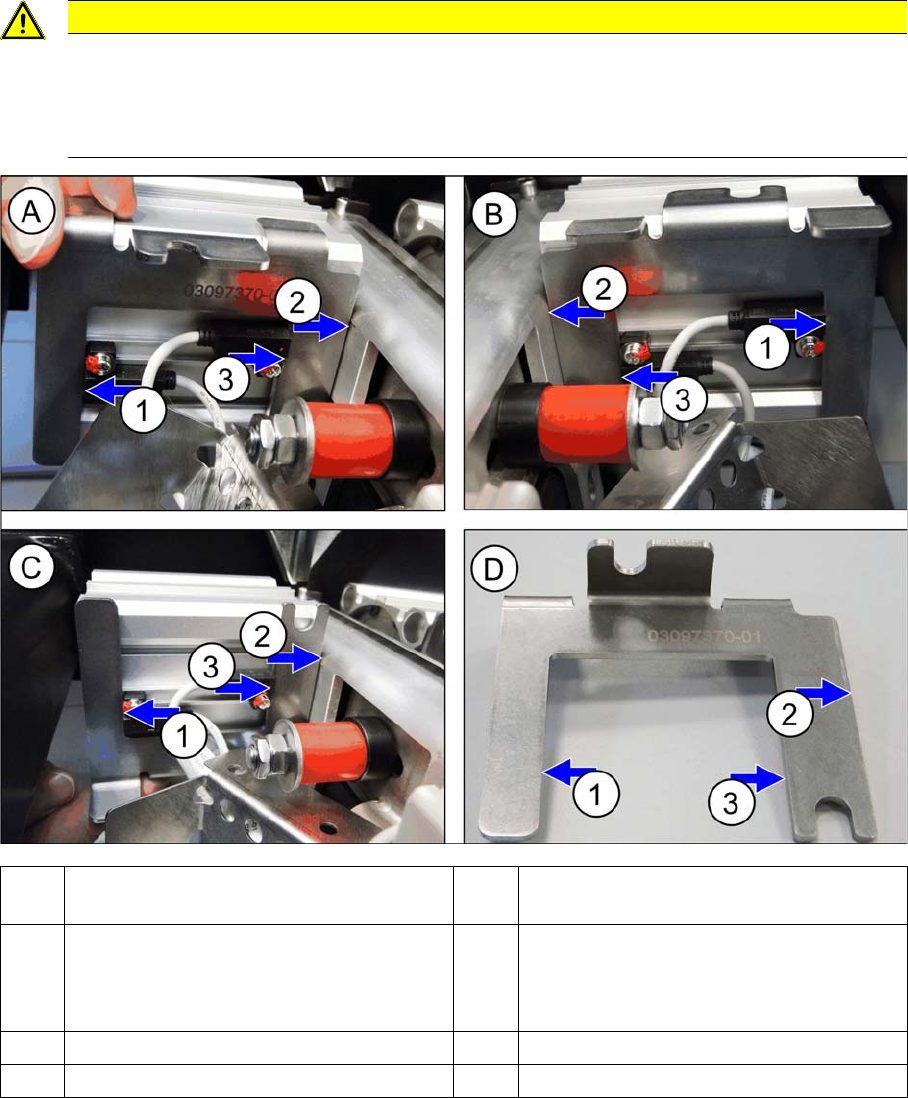

A Einstellung der Näherungsschalter mit Ein
-
stelllehre links
B Einstellung der Näherungsschalter mit Ein
-
stelllehre rechts
C Einstellung der Näherungsschalter mit Ein
-
stelllehre links
Die Einstelllehre kann auch von unten ver
-
wendet werden.
D Einstelllehre
1 Position "eingefahren" (S2, S4) 2 Anschlag am Schneidgerät
3 Position "ausgefahren" (S1, S3)
