Servicearbeiten
Schneidgerät 3.11.5 Messersatz tauschen
234 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.11.5
3.11.5 Messersatz tauschen
Messersatz tauschen
Teile, Hilfsmittel und Werkzeug
▪ ETP Messersatz SX1/2 [03093837-xx] mit folgendem Inhalt:
– 1x Fixed Blade-Rail Assembly (Festes Messer) [03058681-xx]
– 1x Moving Blade Assembly (Bewegliches Messer) [03065567-xx]
▪ 2x Schraubenabdeckung B Serie (Abdeckung für Gelenkschraube) [03080355-xx]
▪ 2x Abdeckung Mutter (Abdeckung für die Mutter der Rückholstange) [03087746-xx]
▪ 2x Kunststoffanschlag Schneidgerät SX1/SX2 [03096297-xx]
▪ 2x Elastomerfeder 20x8,5x22 (90 Shore A) [03096352-xx]
▪ 4x ISO4032-M8-A2-70 (Muttern für Rückholstange und Messer) [03008172-xx]
▪ 2x ISO4035–M8-TS [03007684-xx]
▪ 2x Gelenk - B 1/2 [03058685-xx]
▪ 2x DIN6912-M6x35-A2-70 (Gelenkschraube) [03046152-xx]
▪ 2x Rückholstange für bewegliches Messer [03086638-xx]
▪ Messer
▪ Gummihammer
▪ Taschenlampe
▪ Feste Schutzhandschuhe
▪ Ggf. zweite Person
▪ Loctite 243 Schraubensicherungslack 10 ml [00334892-xx]
▪ Schmierfett Klüber BEM 34-132 Dose 1 kg [00374565-xx]
▪ Interflon Fin Grease (Sprühdose) [03020782-xx]
▪ Ggf. Schmiernippel DIN71412-A-M6 – gerade (Schneidgerät) [03036936-xx]
▪ Pinsel
▪ Maulschlüssel Größe 13
▪ Steckschlüsselsatz
▪ Inbusschlüsselsatz
▪ Einstelllehre Näherungsschalter Puffer [03097370-xx]
▪ Instandhaltungsanleitung Ihrer Maschine
VORSICHT
Verletzungsgefahr!
An den Messern und am Abstreifer besteht Verletzungsgefahr.
► Tragen Sie feste Schutzhandschuhe!
► Fassen Sie niemals von unten in das Schneidgerät oder von oben in den Leergurtleitkanal.
► Stellen Sie sicher, dass sich auch an den ausgebauten, neben der Maschine abgelegten
Messern niemand verletzen kann!
HINWEIS
Messer drehen
Das feste und das bewegliche Messer sind beidseitig geschliffen. Bei Verschleiß können die
Messer um 180 Grad gedreht montiert werden.
HINWEIS
Unterschiedliche Fette
Dieses Schmierfett wird u.a. zum Nachschmieren des Schneidgeräts verwendet. Die erste Be
-
fettung ab Werk erfolgt mit einem anderen (schwarzen) Fett.
Servicearbeiten
3.11.5 Messersatz tauschen Schneidgerät
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 235
Ausbau
► Bauen Sie das Schneidgerät aus der Maschine aus (siehe "3.11.1 Schneidgerät tauschen
[03063781Sxx]" [ ➙ 223]).
VORSICHT
Verletzungsgefahr!
An den Messern und am Abstreifer besteht Verletzungsgefahr.
► Tragen Sie feste Schutzhandschuhe!
► Fassen Sie niemals von unten in das Schneidgerät oder von oben in den Leergurtleitkanal.

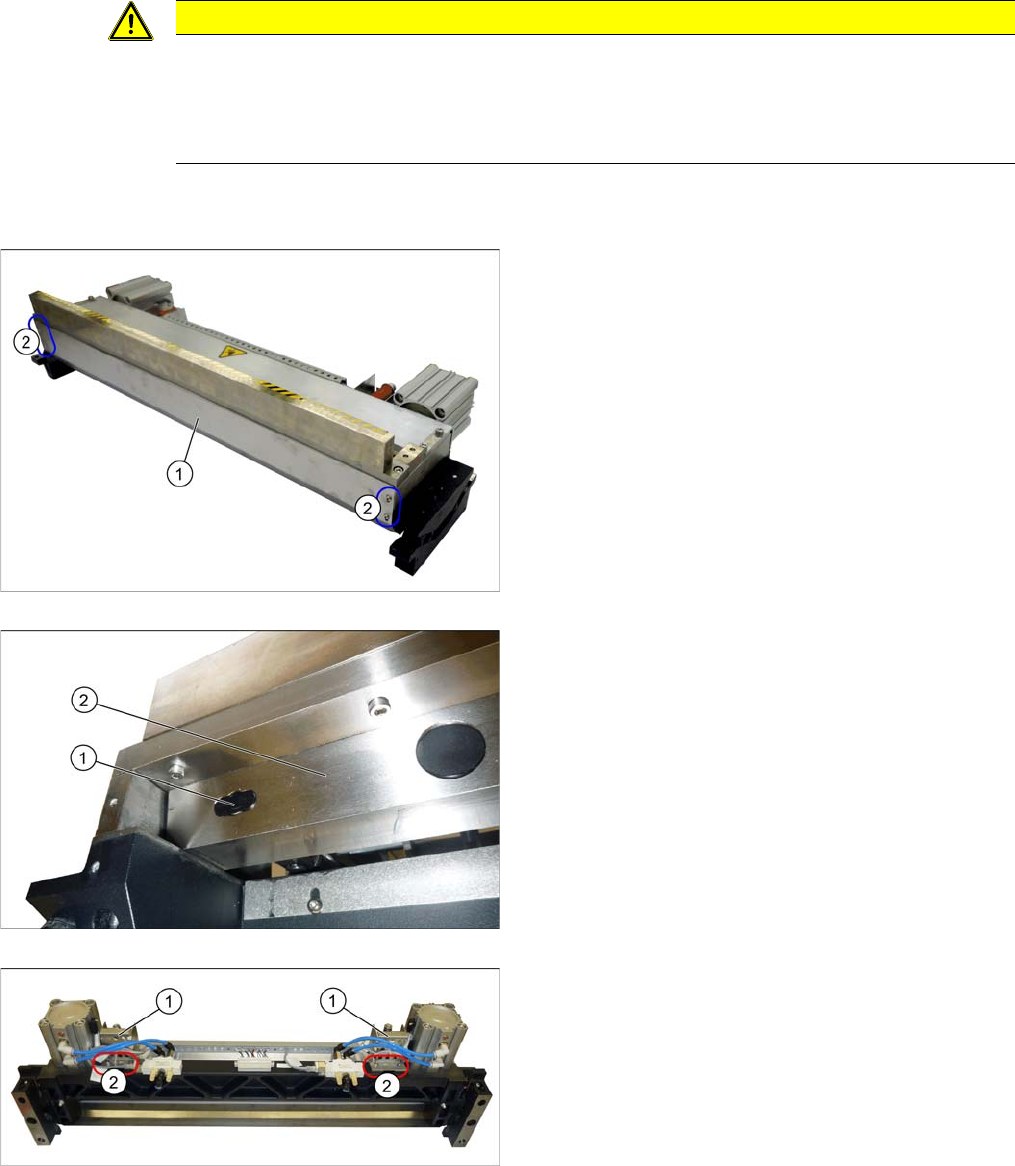

► Lösen Sie die vier Befestigungsschrauben (2) der
hinteren Abdeckung (1) am Schneidgerät und neh
-
men Sie die Abdeckung ab.
► Entfernen Sie die beiden
Schraubenabdeckungen (1) [03080355
-
xx] links und
rechts am beweglichen Messer (2).
► Öffnen Sie die Kabelbinder unten an den
Schutzblechen (1).
► Lösen Sie die Befestigungsschrauben (2) der
Schutzbleche und nehmen Sie die Schutzbleche ab.
Servicearbeiten
Schneidgerät 3.11.5 Messersatz tauschen
236 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
► Lösen Sie die gekonterten Schrauben (2) auf den
Rückholstangen links und rechts.
► Nehmen Sie den Kunststoffanschlag, die
Elastomerfeder (1) und die Beilagscheiben auf bei
-
den Seiten ab.
► Lösen Sie die beiden Befestigungsschrauben (1) der
Gelenke an den Kurzhubzylindern.
Das bewegliche Messer ist jetzt entkoppelt.
► Prüfen Sie ob die Rückholstangen (1) beweglich sind.
Lockern Sie diese ggf. vorsichtig mit einem Gummih
-
ammer.
► Lösen Sie die vier Befestigungsschrauben (1) links
und rechts an der oberen Abdeckung und nehmen
Sie die beiden Unterlegbleche (2) ab.
► Nehmen Sie die beiden Schuhführungen (3) links
und rechts seitlich heraus.
