Servicearbeiten
3.11.5 Messersatz tauschen Schneidgerät
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 237

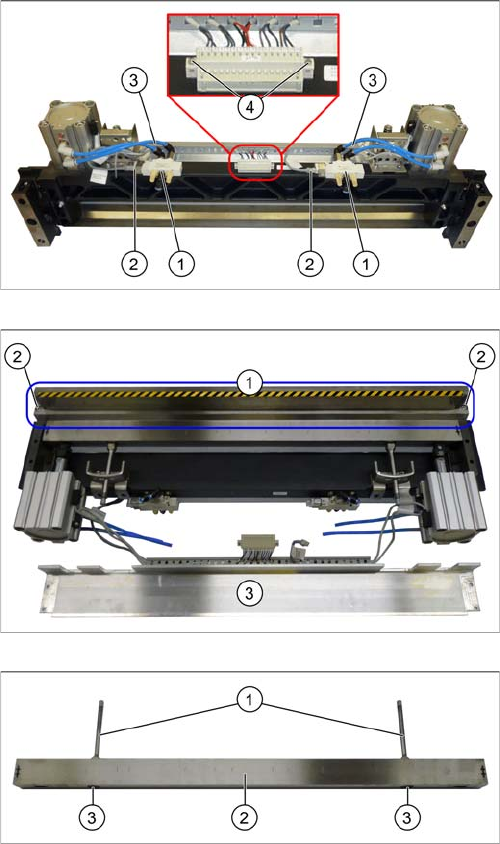

► Lösen Sie die elektrischen Verbindungen (2) von den
Ventilen (1).
► Ziehen Sie die Pneumatikschläuche (3) von den Ven
-
tilen ab. Markieren Sie sich deren Positionen, um die
-
se später wieder eindeutig zuordnen zu können.
► Lösen Sie die beiden Befestigungsschrauben der
Steckerleiste.
Die Steckerleiste hängt nun nur noch an den Kabeln.
► Klappen Sie die obere Abdeckung (3) nach vorne.
► Lösen Sie die beiden Befestigungsschrauben (2) des
festen Messers (1) und nehmen Sie dieses ab.
► Nehmen Sie das bewegliche Messer (2) aus dem
Schneidgerät heraus.
► Entfernen Sie die Schraubenabdeckungen (3)
[03087746
-
xx] über den Befestigungsschrauben.
► Lösen Sie die Befestigungsschrauben (3) der
Rückholstangen (1) und nehmen Sie die
Rückholstangen ab.
Servicearbeiten
Schneidgerät 3.11.5 Messersatz tauschen
238 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
Einbau – Vorbereitung
► Reinigen Sie alle Teile und das Schneidgerät vor dem Einbau. Beachten Sie dabei folgende Punkte:
▪ Auf den Messern befindet sich im Lieferzustand ein sehr feiner Fettfilm. Die Messer dürfen deshalb
nicht mit fettlösenden Mitteln behandelt werden (Gefahr der Flugrostbildung) und auch nicht
zusätzlich gefettet werden (Gefahr der Verschmutzung durch Anhaften fester Teilchen). Die Verfahr
-
bewegung des beweglichen Messers kann sonst beeinträchtigt werden.
▪ Falls die neuen Messer nicht sauber sind, dann reiben Sie diese äußerst vorsichtig (Schutzhand
-
schuhe!) mit einem mehrfach gefalteten, sauberen und trockenen Tuch ab. Verwenden Sie keine
fettlösenden Mittel!
▪ Fetten Sie vor dem Einbau des beweglichen Messers die Gleitflächen.
▪ Reinigen Sie alle Metallteile links und rechts am Schneidgerät und die Rückholstangen von Fett und
Verschmutzungen.
▪ Seitliche Puffer an den Messern müssen, wenn vorhanden, kontrolliert und ggf. mitgetauscht wer
-
den.
Einbau
► Setzen Sie das bewegliche Messer incl. Rückholstangen in das Schneidgerät ein.
► Verbinden Sie die Gelenke der Kurzhubzylinder mit dem beweglichen Messer. Ziehen Sie diese mit
einem Drehmoment von 8,8 Nm fest. Sichern Sie die Schrauben mit Loctite. Setzen Sie die Kunst
-
stoffabdeckungen auf die Schrauben und klopfen Sie diese mit einem Gummihammer fest.

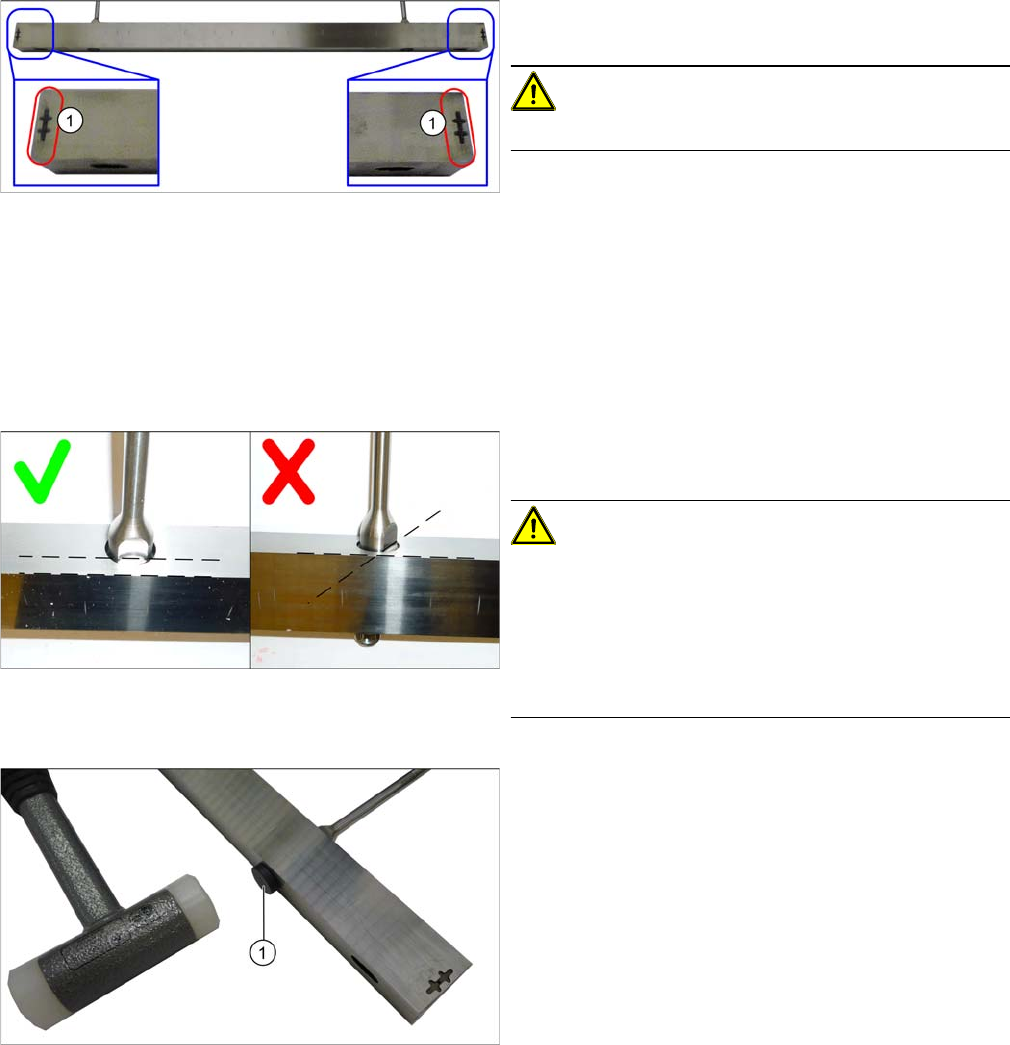

▪ Fetten Sie die Kontakt- und Gleitflächen (1) für das
bewegliche Messer mit Klüberplex BEM 34
-
132.
VORSICHT!
Andere Flächen am Messer dürfen nicht gefettet werden.
► Montieren Sie die Rückholstangen an das bewegli
-
che Messer.
VORSICHT!
Sichern Sie die Schrauben mit Loctite 243.
Achten Sie darauf, dass die Flächen für den
Gabelschlüssel an den Rückholstangen parallel zur
Schneide des beweglichen Messers verlaufen.
Verdrehen Sie das Messer nicht. Von der Seite gesehen
muss das Messer nach unten hin schmäler werden.
► Stecken Sie die beiden Kunststoffkappen (1) über die
Befestigungsschrauben für die Rückholstangen und
klopfen Sie diese mit einem Gummihammer fest.
► Entfernen Sie überschüssige Ränder der Kunststoff
-
kappe mit einem Messer.
Servicearbeiten
3.11.5 Messersatz tauschen Schneidgerät
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 239
► Stellen Sie sicher dass alle Metallteile links und rechts am Schneidgerät sauber sind. Ansonsten be
-
steht Headcrashgefahr!
► Montieren Sie das feste Messer auf das Schneidgerät. Ziehen Sie die Schrauben mit einem Dreh
-
moment von 8,8 Nm fest. Sichern Sie die Schrauben mit Loctite.
► Montieren Sie die Schuhführungen, das obere Abdeckblech und die Unterlegbleche mit den vier Be
-
festigungsschrauben auf beiden Seiten.
Achten Sie dabei darauf, dass alle Teile an der Außenseite des Schneidgeräts bündig sind.
Sichern Sie die Schrauben mit Loctite.
Ziehen Sie die Schrauben mit einem Drehmoment von 8,8 Nm fest.
► Montieren Sie die Kunststoffanschläge und Elastomerfedern (siehe "3.11.6 Elastomerfeder
(Dämpfung der Messer) tauschen" [ ➙ 241]).
► Prüfen Sie den Spalt zwischen den Messern.
Ist der Spalt nicht in Ordnung, so prüfen Sie:
▪ Wurde ein falscher Niederhalter (Version < 03) eingebaut?
Die Niederhalter sind auf das Schneidgerät mit Version 04 (= mit Abstreifer) abgestimmt!
▪ Wurde das Messer, der Abstreifer, etc. vor dem Einbau nicht gereinigt?
Wenn der Spalt in Ordnung ist:
► Montieren Sie den Stecker mit zwei Befestigungsschrauben. Sichern Sie die Schrauben mit Loctite.
► Montieren Sie die Schutzbleche an den Elastomerfedern. Sichern Sie die Schrauben mit Loctite.
► Befestigen Sie die Kabel mit Kabelbindern an den Schutzblechen.
► Stellen Sie die elektrischen Anschlüsse der Ventile wieder her.
► Stellen Sie die Pneumatikverbindungen der Ventile wieder her.
► Montieren Sie die hintere Abdeckung. Sichern Sie die Schrauben mit Loctite.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.

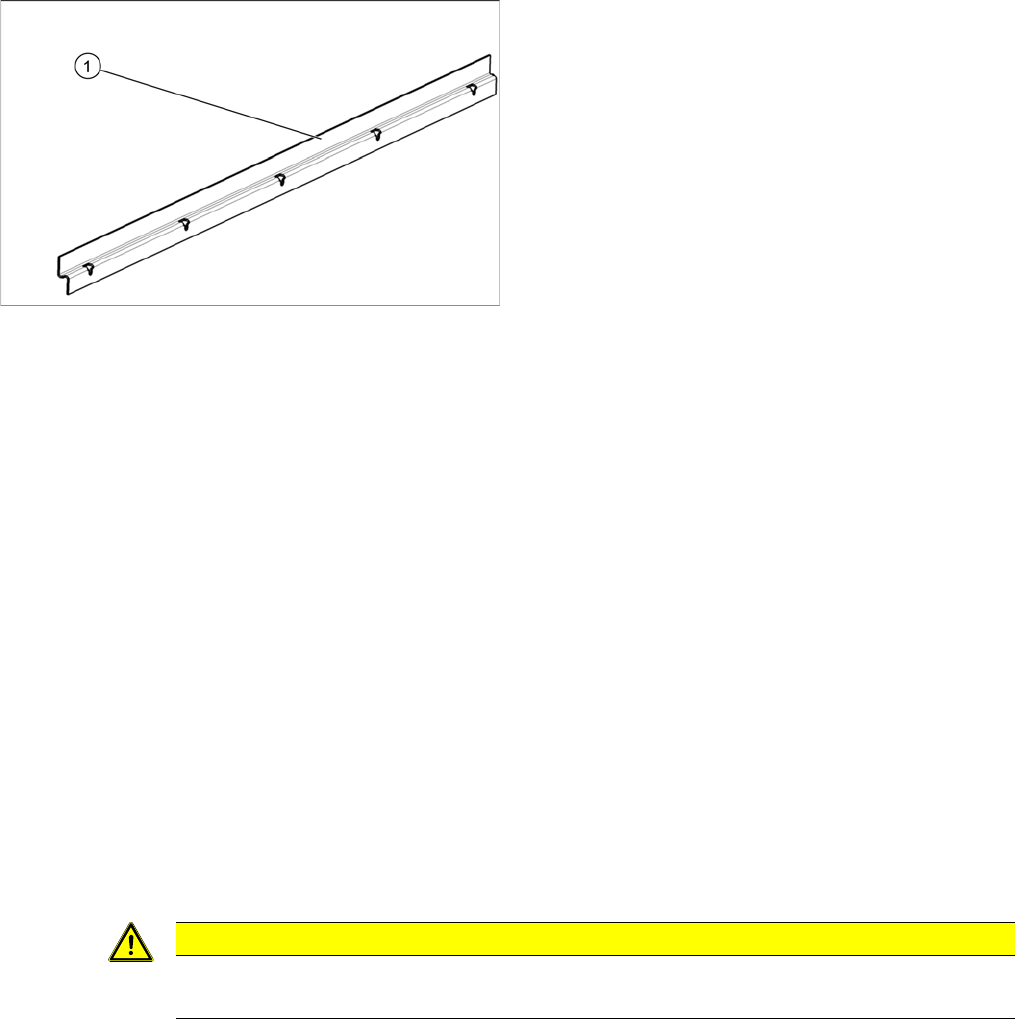

► Setzen Sie das Abdeckblech, schräg [0309872-xx]
(1) mit einem Abstand von 0,4 mm +/-0,1 mm zum
Messer ein.
VORSICHT
Kabel- und Schlauchführung überprüfen!
Kabel und Schläuche dürfen nicht gequetscht oder auf Zug beansprucht werden.
