Einstellarbeiten Einstellungen an der Elektrik und Steuerung 4.3.4 Treiberinstall ation der CAN-Karte 260 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 ► Wählen Sie die obere Option (4) aus und klicken Sie auf den Button…
Einstellarbeiten
4.3.4 Treiberinstallation der CAN-Karte Einstellungen an der Elektrik und Steuerung
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 259
4.3.4.2
4.3.4.2 Installieren des neuen Treibers
Installieren des neuen Treibers
► Melden Sie sich als Administrator an.
► Deinstallieren Sie den alten Treiber. Wählen Sie dazu in der Systemsteuerung unter „Software“ den
Eintrag “SIE MultiThread API SIECA 132 Real PowerPCI” aus und deinstallieren Sie diesen.
► Starten Sie den PC neu und melden Sie sich erneut als Administrator an.
Im Betriebssystem wird bei der Anmeldung angezeigt, dass eine neue Hardware erkannt wurde. Die
Treiberinstallation mit Hilfe des Hardware-Wizards muss abgebrochen werden. Gehen Sie stattdessen
wie folgt vor:
► Kopieren und extrahieren Sie den "CAN-Treiber_MT_API V7.04.1400" auf einen Datenträger. Sie
finden den Treiber im SW-Download-Center.
► Starten Sie anschließend am Stationsrechner bzw. Maschinencontroller Ihrer Maschine die Se
-
tup.exe auf dem Datenträger.
► Bestätigen Sie die nachfolgenden Installationsschritte.

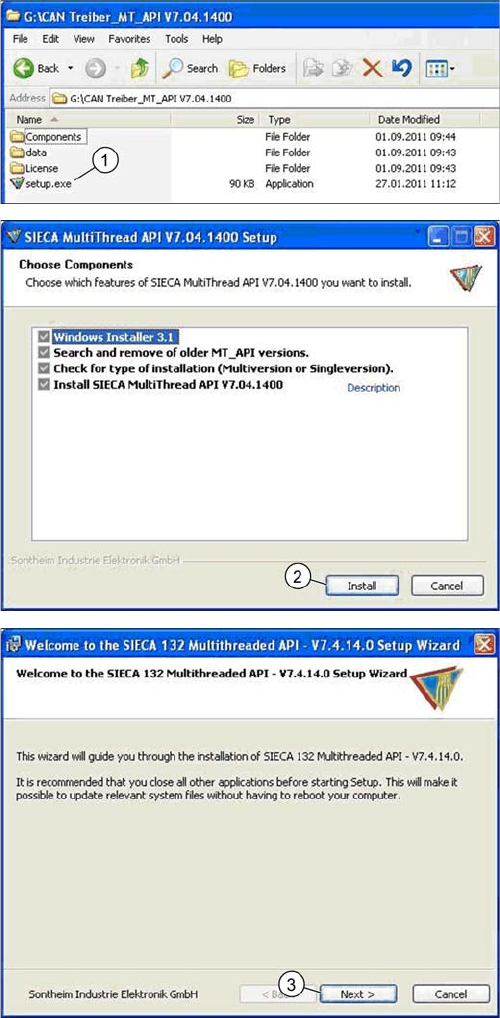

► Doppelklicken Sie auf die Datei Setup.exe (1).
► Klicken Sie den Button „Install“ (2).
► Klicken Sie auf den Button „Next“ (3).
Einstellarbeiten
Einstellungen an der Elektrik und Steuerung 4.3.4 Treiberinstallation der CAN-Karte
260 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02

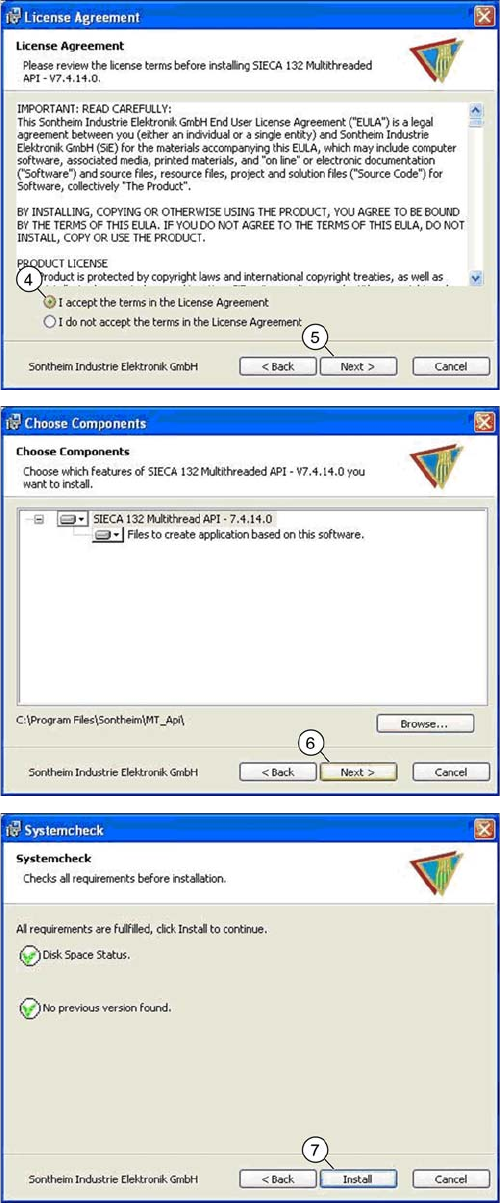

► Wählen Sie die obere Option (4) aus und klicken Sie
auf den Button „Next“ (5).
► Klicken Sie auf den Button „Next“ (6).
► Klicken Sie auf den Button „Install“ (7).
Einstellarbeiten
4.3.5 DIP-Schalter am CAN-Switch einstellen Einstellungen an der Elektrik und Steuerung
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 261
► Starten Sie die Maschine neu und überprüfen Sie in der Betriebssystemebene ob der CAN Treiber
korrekt installiert wurde bzw. die Firmware und die Seriennummer erkannt wurden.
4.3.5
4.3.5 DIP-Schalter am CAN-Switch einstellen
DIP-Schalter am CAN-Switch einstellen
► Trennen Sie den CAN-Switch von der Spannungsversorgung.
► Lösen Sie die beiden Befestigungsschrauben des Oberteils (Seite mit Aufkleber) und nehmen Sie
dieses ab.

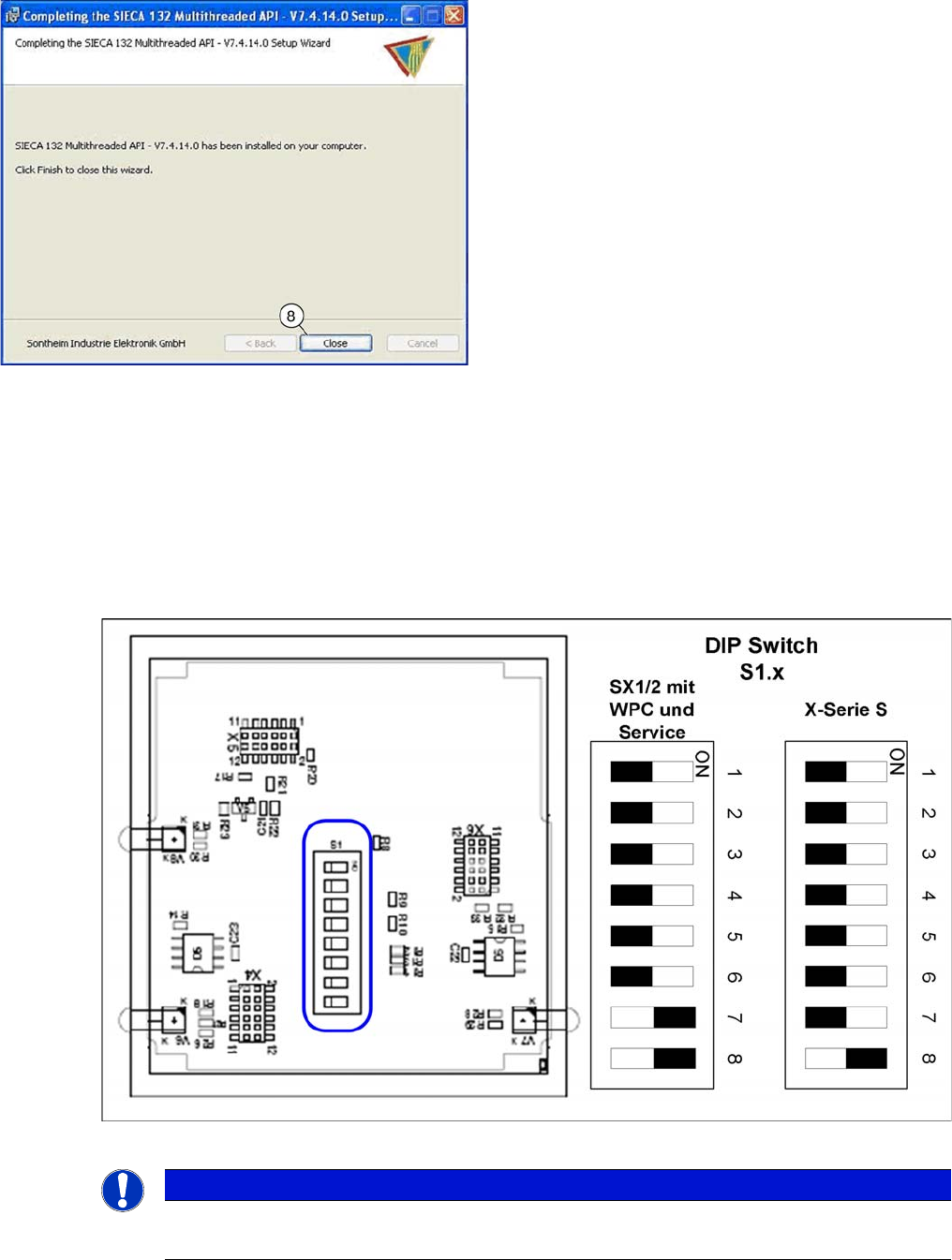

► Stellen Sie die DIP-Schalter ein:
Platine im CAN-Switch [03083844-xx]
► Die Installation ist beendet, klicken Sie auf den But
-
ton „Close“ (8) um den Installations-Wizard zu
schließen.
HINWEIS
Standardeinstellung
Der CAN-Switch ist standardmäßig für die X-Serie S voreingestellt.
