Einstellarbeiten Einstellungen am Portal 4.4.3 Ü berprüfung von Spursignalen und N ullimpuls 266 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 Prüfgerät PG1-I (MS22/MS3 0) [03102699-xx] – Bedienung
Einstellarbeiten
4.4.3 Überprüfung von Spursignalen und Nullimpuls Einstellungen am Portal
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 265
4.4.3.1
4.4.3.1 Spursignale und Nullimpuls
Spursignale und Nullimpuls
SX12?
Überprüfung des Steckers am Prüfgerät
Überprüfung
Zur Überprüfung des Nullimpulses gehen Sie wie folgt vor:
► Schalten Sie die Maschine aus.
► Ziehen Sie den Stecker des Inkrementalgebers von der Kopfplatine bzw. dem Portalinterface ab und
verbinden Sie diesen mit dem Prüfgerät. (Siehe "4.4.3.1.1 Prüfgerät PG1-I (MS22/MS30)
[03102699-xx] – Bedienung" [ ➙ 266])

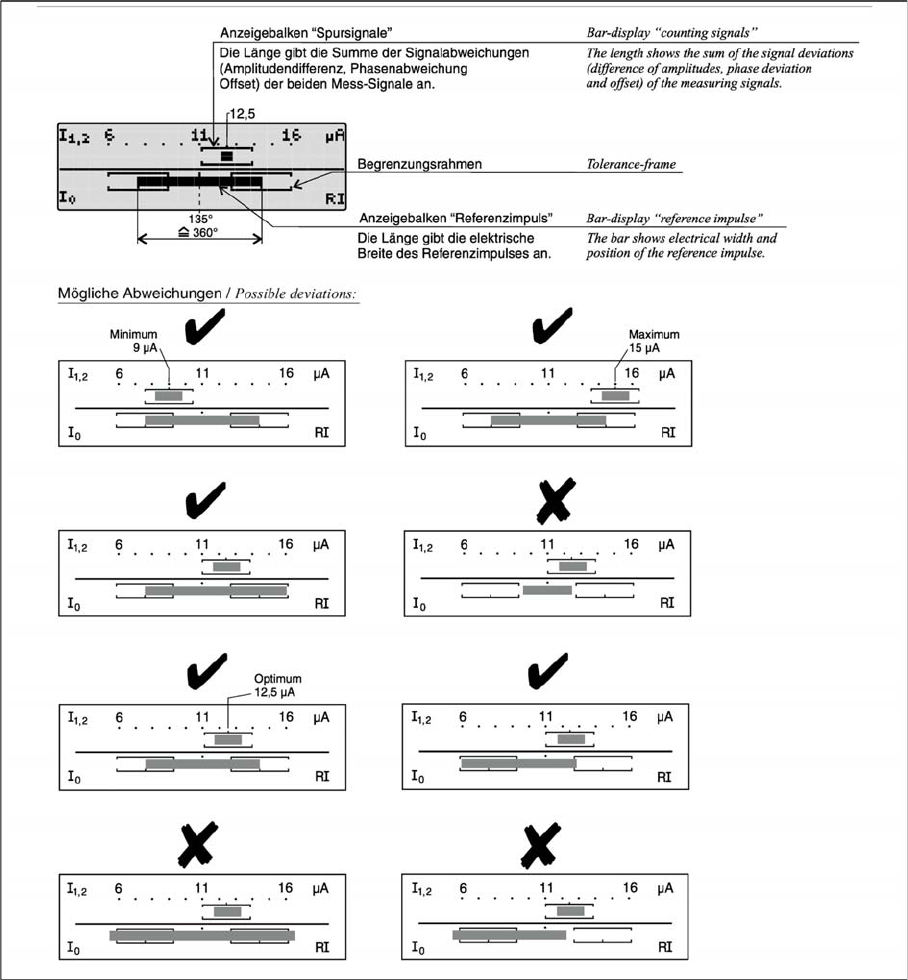

► Bewegen Sie den Kopf bzw. das Portal manuell hin und her. Mit der Bewegung kann der korrekte
Verlauf des Spursignals am Prüfgerät abgelesen werden.
► Befindet sich das Spursignal nicht innerhalb der Toleranzen, so muss der Inkrementalgeber neu ein
-
gestellt werden. Der Inkrementalgeber ist dann entweder zu nah, zu weit weg, schräg und/oder ver
-
setzt angebracht worden.

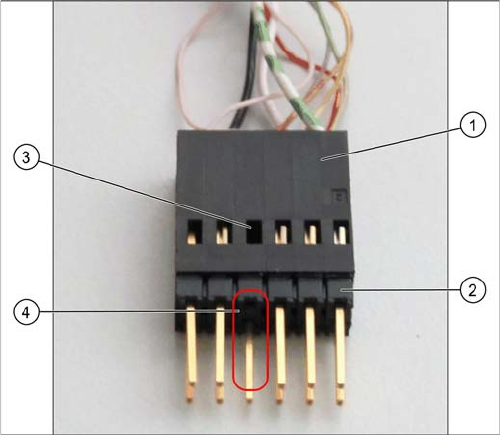

► Achten Sie darauf, dass der Pin-Adapter (2) korrekt
auf dem Stecker (1) des Prüfgeräts sitzt.
An der Stelle des fehlenden Pins (4) darf kein Kabel
in der Öffnung (3) erkennbar sein.
Einstellarbeiten
Einstellungen am Portal 4.4.3 Überprüfung von Spursignalen und Nullimpuls
266 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02

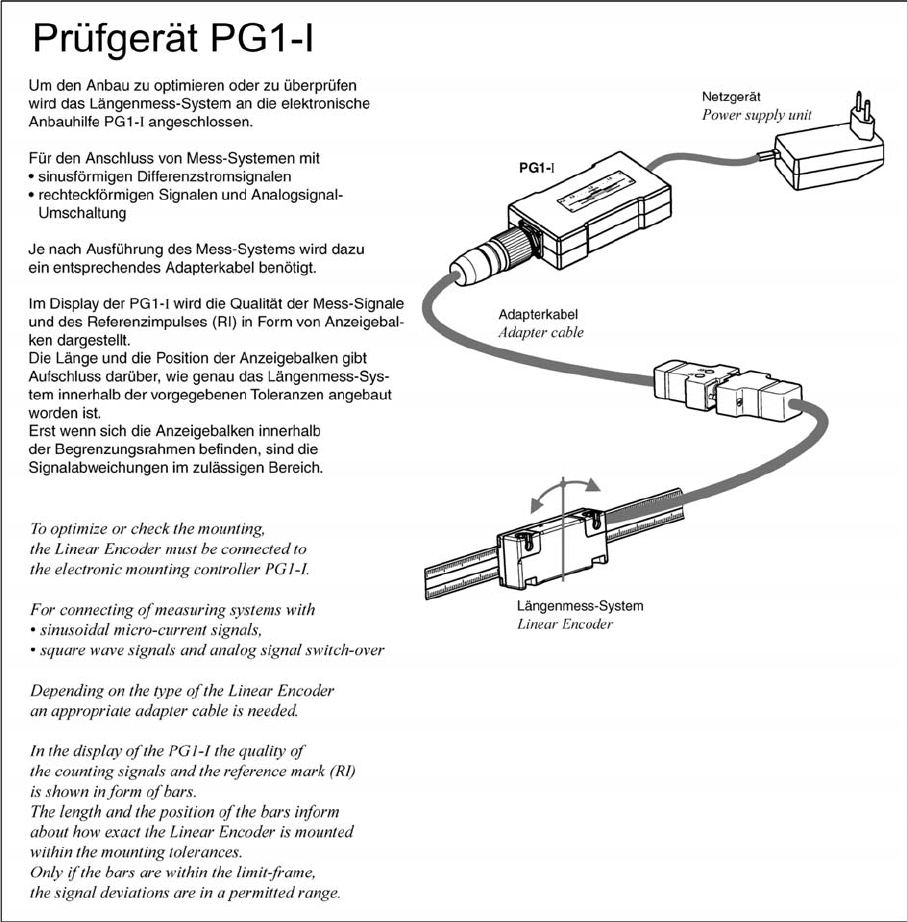

Prüfgerät PG1-I (MS22/MS30) [03102699-xx] – Bedienung
Einstellarbeiten
4.4.3 Überprüfung von Spursignalen und Nullimpuls Einstellungen am Portal
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 267
