Modul-Übersicht 2.4.4 Breitenverstellung CPP Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 27 2.5 2 . 5 C P P CPP 2.6 2 . 6 C & P 2 0 , C & P 2 0 A u n d C & P 2 0 M C&P20, C&P20 A und C&P20 M CPP…
Modul-Übersicht
LP-Transport modular 2.4.4 Breitenverstellung
26 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
Funktionsbeschreibung
Die Breitenverstellung erfolgt motorisch über Programmvorgabe. Beim Doppeltransport sind dabei un
-
terschiedliche Breiten für die beiden Transportspuren möglich. Die Breitenverstellung erfolgt mittels ei
-
nes Motors mit eigenem Messsystem, so dass die Einstellung der neuen LP-Breite unabhängig von
anderen Maschinenkomponenten (z. B. Y-Portal) erfolgen kann.
Die Verstellung der LP-Breite erfolgt über zwei Verstelleinheiten die im Ein- und Ausgabebereich mon
-
tiert sind. Die Verstelleinheiten werden durch Kugelrollspindeln und einen Zahnriemen vom Antriebsmo
-
tor synchron hin- und herbewegt.
Beim Doppeltransport wird durch Ausfahren von Fixierstiften die Klemmung der Seitenwange gelöst.
Dabei wird gleichzeitig die Seitenwange auf der Verstelleinheit fixiert. Nach dem Erreichen der neuen
LP-Breite fahren die beiden Fixierstifte wieder ein. Die Seitenwange ist danach wieder geklemmt.
Beim Einfachtransport wird die bewegliche Wange direkt durch die beiden Kugelspindeln der Verstel
-
leinheiten bewegt.
Breitenverstellung Doppeltransport
1. Verstelleinheit
2. Kugelspindel
3. Zahnriemen der Breitenverstellung
4. Antriebseinheit der Breitenverstellung
Modul-Übersicht
2.4.4 Breitenverstellung CPP
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 27
2.5
2.5 CPP
CPP
2.6
2.6 C&P20, C&P20 A und C&P20 M
C&P20, C&P20 A und C&P20 M

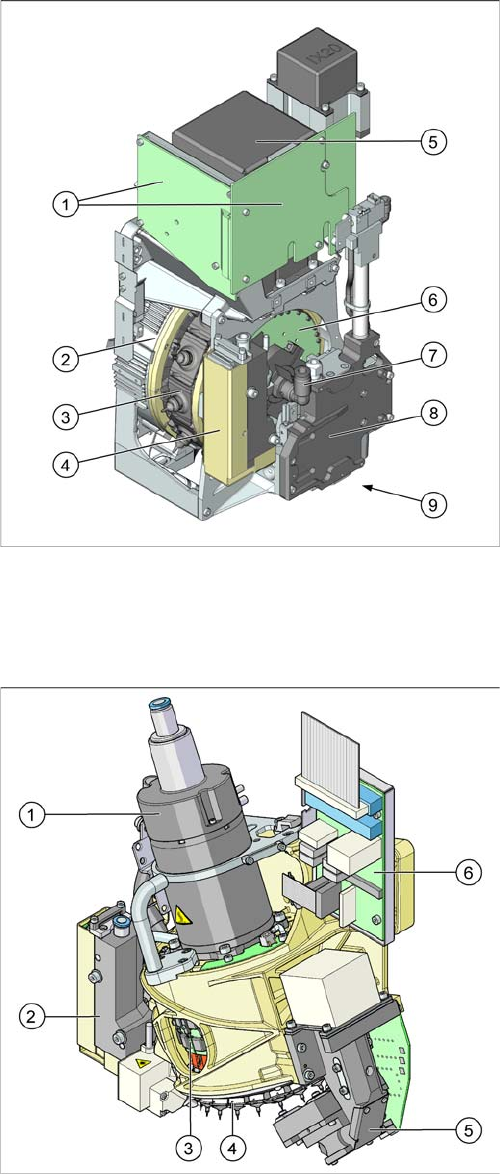

CPP
CPP mit Kamera SST29 [03070108
-
xx]
CPP ohne Kamera [03053528
-
xx]
1. Zwischenverteiler 1 und 2 (ZV1, ZV2)
2. Sternmotor (im Kopfgehäuse integriert)
3. DP-Achse (als Direktantrieb)
4. Druckregelventil
5. BE-Kamera (hinter dem Zwischenverteiler, Standard:
SST29)
6. Single-Core-Solution (SCS) – Ansteuerung DP
-
An
-
triebe
7. Haltekreisversorgung, eingebaute Venturidüsen und
Ventilschaltbaugruppe (Ventilinsel)
8. Z-Achse mit Rückholzylinder
9. BE-Sensor in der Bestück- und Abholposition
(an der Unterseite)
C&P20 A
1. Sternmotor
2. Druckregelventil
3. DP-Antriebe (20 Stück)
4. Stern mit 20 Pipetten
5. BE-Kamera
6. Zwischenverteiler-Platine
Modul-Übersicht
C&P20, C&P20 A und C&P20 M 2.6.1 Unterscheidung der C&P20-Varianten
28 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
2.6.1
2.6.1 Unterscheidung der C&P20-Varianten
Unterscheidung der C&P20-Varianten
CP20/A/M Unte rschiede
Der C&P20A unterscheidet sich vom C&P20 in folgenden Punkten:
▪ Neuer E/D-Übertrager
▪ Verbesserte Linearführung an den Segmenten
▪ Mitnehmerlager
▪ Modifzierte Z-Achse (wurde später auch im C&P20 verbaut)
▪ Verschlauchung
▪ FHE-Komponenten
Der C&P20M unterscheidet sich vom C&P20A in folgendem Punkt:
▪ Inkrementalgeber des Sternmotors
HINWEIS
C&P20, C&P20A, C&P20M
Grundsätzlich gelten alle Angaben in dieser Anleitung für C&P20-, C&P20A- und C&P20M-
Köpfe.
Auf Unterschiede wird explizit hingewiesen.
► Sie erkennen die verschiedenen Köpfe an den entsprechend beschrifteten Aufklebern.
