Einstellarbeiten 4.6.1 Riemenspannung einstellen Einstellungen am Transport Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 273 4.6 4 . 6 E in s t e llu n g e n a m T r a n s p o r t Einstellungen am Transport Sehen Sie da…
Einstellarbeiten
Einstellungen am Pipettenwechsler 4.5.3 Jumper am Pipettenwechsler
272 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
4.5.3
4.5.3 Jumper am Pipettenwechsler
Jumper am Pipettenwechsler
Übersicht
Vorbereitung
Einstellung
► Stellen Sie am Jumper den korrekten Wert abhängig von Kopftyp, Software und Ansteuermethode
ein.

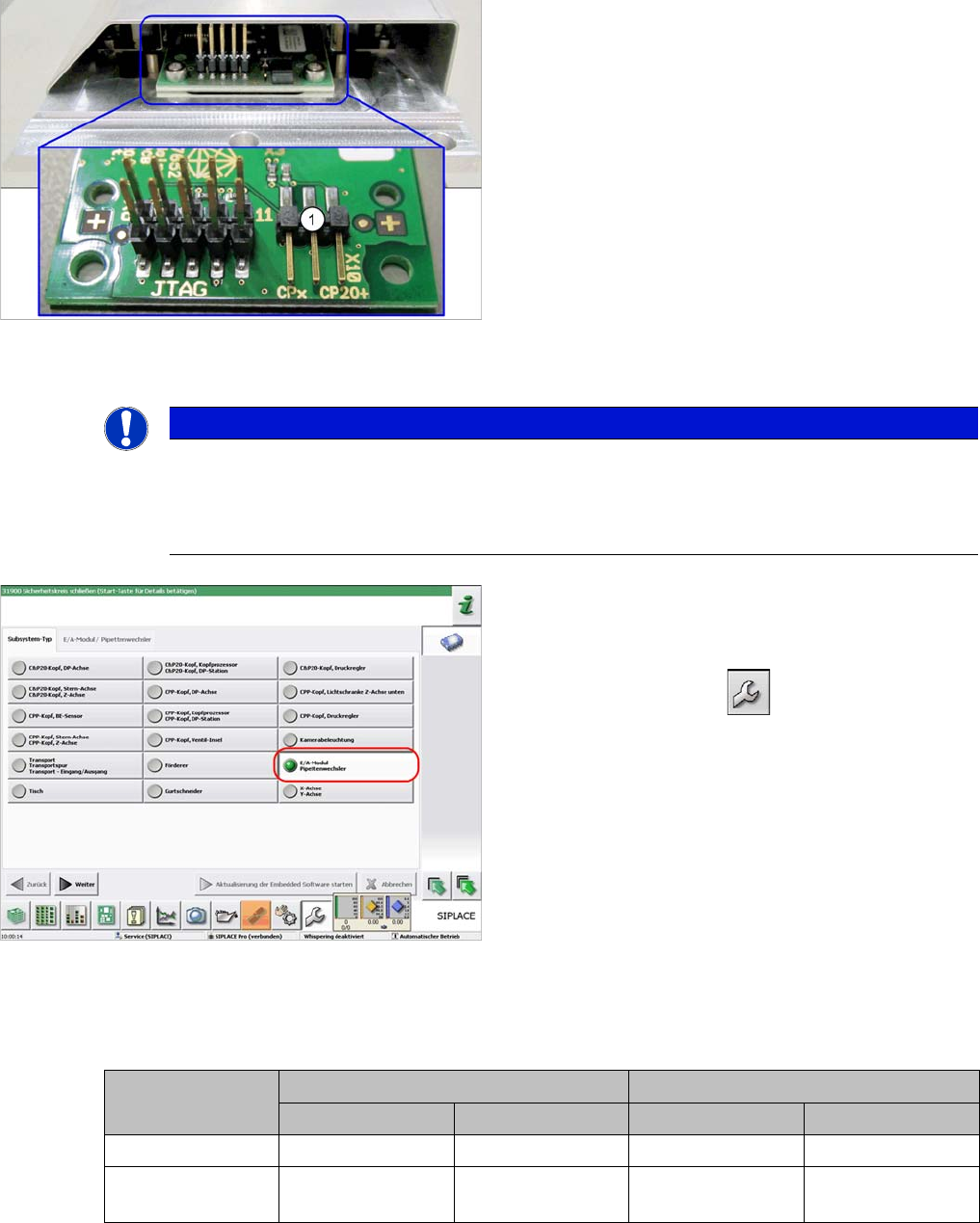

Pipettenwechsler CP20P - Jumper X10
Jumper X10
Sehen Sie dazu auch...
5.5.2 Pipettenwechsler-Hauptplatine C&P20P [03107652-xx] [ ➙ 327]
1. Jumper X10
An folgenden Pipettenwechslern muss der Jumper X10
eingestellt werden:
▪ Pipettenwechsler Grundaufbau CPx/all komplett -
kurz [03103649-xx]
▪ Pipettenwechsler Grundaufbau CPx/all komplett -
lang [03103514-xx]
HINWEIS
Vor dem Einbau
Bauartbedingt muss die Einstellung vor dem Einbau in die Maschine erfolgen.
► Wird der neue Pipettenwechsler als Ersatzteil in eine Maschine mit EA-Modul-Ansteuerung
eingebaut, dann muss der Jumper immer auf Pin 1-2 umgesteckt werden.
Um zu Überprüfen, ob eine Maschine mit EA-Modul-An
-
steuerung vorliegt gehen Sie wie folgt vor:
► Wechseln Sie in die Bedienebene Service.
► Wählen Sie den Button .
► Wählen Sie den Button Embedded Software.
► Wählen Sie den Button Subsystem aktualisieren.
► Ist eine EA-Modul-Ansteuerung vorhanden, dann
steht bei E/A-Modul der Eintrag Pipettenwechsler.
Kopf
SW <= 706.x SW >= 707.x
E/A-Controller XFCU E/A-Controller XFCU
CPx, DLM 1-2 1-2 1-2 2-3
C&P20P --- --- --- 2-3 (Werkseinstel
-
lung)
Einstellarbeiten
4.6.1 Riemenspannung einstellen Einstellungen am Transport
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 273
4.6
4.6 Einstellungen am Transport
Einstellungen am Transport
Sehen Sie dazu auch...
5.3.1 TSP400 [03057341-xx] [ ➙ 319]
5.3.2 TSP400E [03057342-xx] [ ➙ 323]
4.6.1
4.6.1 Riemenspannung einstellen
Riemenspannung einstellen
Vorberechnete Werte zur Einstellung der Riemenspannung finden Sie in den folgenden Kapiteln.
Darüber hinaus können Sie den Wert für jeden beliebigen Riemenabschnitt des Transportbands mittels
einer Formel berechnen. (Siehe "4.6.1.4 Berechnung der Riemenspannung" [ ➙ 276])
4.6.1.1
4.6.1.1 Spannung am Zahnriemen Transportantrieb einstellen
Spannung am Zahnriemen Transportantrieb einstellen
Teile, Hilfsmittel und Werkzeug
Voraussetzung
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwagen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 143]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Der Motor muss locker mit den drei Schrauben befestigt sein. Die Schrauben dürfen aber noch nicht
festgezogen sein.
▪ Bandfeder Vorgelege (Spange) [03075316-xx]
VORSICHT!
Wird die Spange öfter verwendet oder verbogen, dann
kann eine einwandfreie Einstellung nicht mehr
gewährleistet werden.
Einstellarbeiten
Einstellungen am Transport 4.6.1 Riemenspannung einstellen
274 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
Einstellung
4.6.1.2
4.6.1.2 Spannung am Zahnriemen Transportband einstellen
Spannung am Zahnriemen Transportband einstellen
Einstellung
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwagen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 143]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Klemmen Sie die Spange (2) zwischen Motor (3) und
die darüber liegende Welle (1). Schieben Sie die
Spange dabei soweit wie möglich in Richtung der
Transportwange. Die Spange muss genauso wie auf
dem Bild plan auf dem Motor aufliegen. Die Welle
sollte so eingestellt sein, dass diese mit der flachen
Seite in der Spange liegt.
► Ziehen Sie die Befestigungsschrauben des Motors
fest.
⇨ Durch die Spannung der Spange und das Gewicht
des Motors ist die Riemenspannung jetzt korrekt auf
250 +/
-
20 Hz eingestellt.
► Stellen Sie die Spannung des Zahnriemens Trans
-
portband auf 200 +/
-
15 Hz ein. Messen Sie dazu in
der Mitte zwischen beweglicher Umlenkrolle (1) und
Bandantrieb (2).
