Einstellarbeiten
4.6.3 Feste Transportwange einstellen Einstellungen am Transport
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 279
4.6.3
4.6.3 Feste Transportwange einstellen
Feste Transportwange einstellen
4.6.3.1
4.6.3.1 Feste Transportwange am Einfachtransport einstellen
Feste Transportwange am Einfachtransport einstellen
Teile, Hilfsmittel und Werkzeug
▪ Passstift (liegt dem Transport bei) [03064582-xx]
Übersicht
Einstellung
► Fahren Sie die bewegliche Transportwange mit der Software in eine geeignete Arbeitsposition.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie die Befestigungsschrauben auf beiden Seiten des Transports.
► Schieben Sie die Transportwange in die gewünschte Position.
► Setzen Sie den Passstift und die Befestigungsschrauben an der neuen Position ein und ziehen Sie
die Befestigungsschrauben fest.
Führen Sie diesen Schritt auf beiden Seiten des Transports aus.
► Entfernen Sie den Passstift.
Sehen Sie dazu auch...
3.6.1 Klemmung der Transportwangen lösen [ ➙ 143]

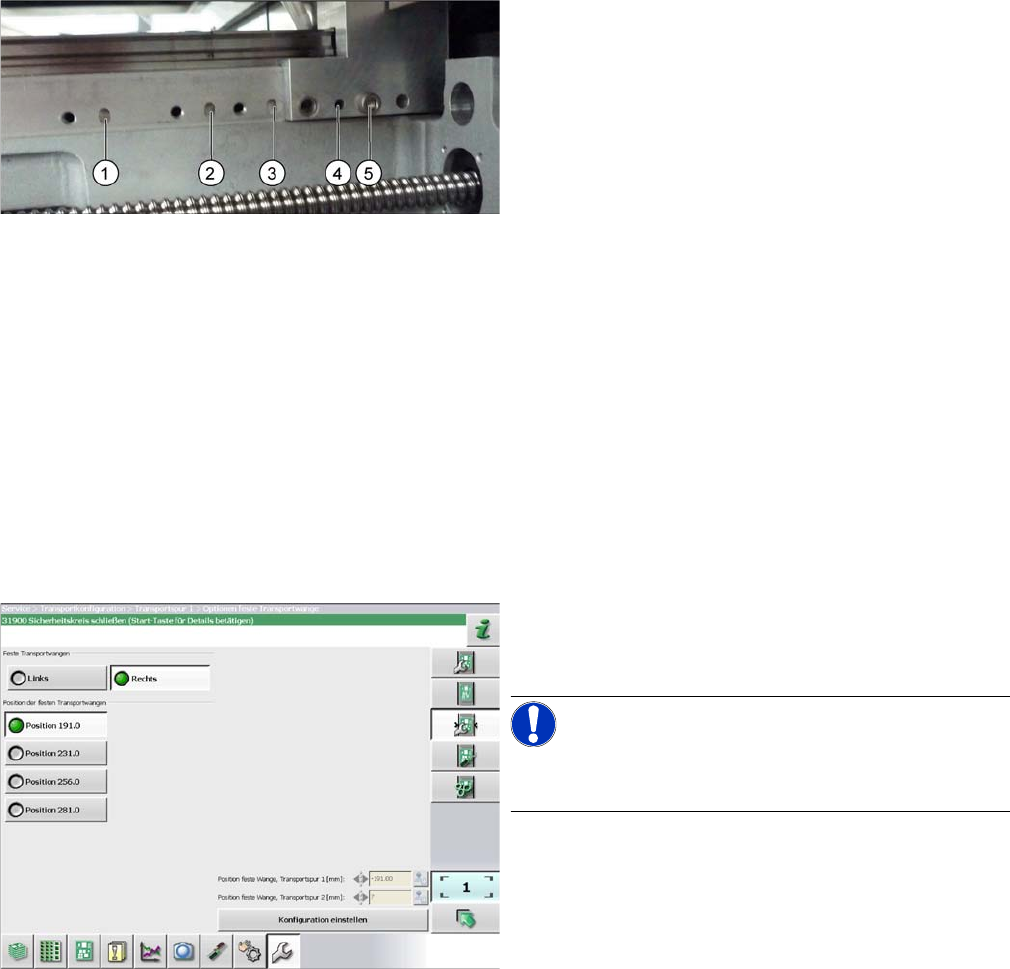

1. Leiterplatte 380 mm
2. Leiterplatte 460 mm (Standard)
3. Leiterplatte 508 mm
4. Leiterplatte 560 mm
5. Befestigungsschraube
An den Positionen (1) bis (4) wird der Passstift einge
-
setzt:
► Stellen Sie in der Software die feste Transportwange
und die Position ein (siehe "4.6.3.3 Transportwangen
– Einstellwerte" [ ➙ 281]).
HINWEIS!
Dieses Menü ist ab dem Bedienerlevel Service (Kunde)
freigeschaltet!
Einstellarbeiten
Einstellungen am Transport 4.6.3 Feste Transportwange einstellen
280 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
4.6.3.2
4.6.3.2 Feste Transportwange am Doppeltransport einstellen
Feste Transportwange am Doppeltransport einstellen
Die feste Transportwange wird beim Doppeltransport ausschließlich über die Software eingestellt.
Einstellung
► Stellen Sie in der Software die feste Transportwange
und die Position ein (siehe "4.6.3.3 Transportwangen
– Einstellwerte" [ ➙ 281]).
HINWEIS!
Dieses Menü ist ab dem Bedienerlevel Service (Kunde)
freigeschaltet!
Einstellarbeiten
4.6.3 Feste Transportwange einstellen Einstellungen am Transport
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 281
4.6.3.3
4.6.3.3 Transportwangen – Einstellwerte
Transportwangen – Einstellwerte
Die folgende Darstellung zeigt einen Transport mit fester rechter Transportwange. Für Transporte mit
fester linker Wange gelten dieselben Einstellwerte.
Darstellung für einen Transport mit einer festen rechten Wange (am Beispiel X-Serie S)
SX1/SX2/DX1/DX2
SX1/SX2/DX1/DX2
* Doppeltransport FS02 mit fester Seite links: Minimale LP-Breite 100 mm
A B C D E
Maximale
LP-Breite
Doppel als
Einfachtransport
(flex)
Minimale
LP-Breite
Position der festen
Transportwange
(von der
Transportmitte)
Minimaller
Wangenabstand
Wange 1.2/2.1
Einfach
-
transport
510 --- 50 mm 231 ---
535 256
560 281
Doppel
-
transport
215 413 50 mm * 234,2 35 mm
235 433 254
242 430 259,7
250 450 268
260 460 281
