Einstellarbeiten
Einstellungen am Transport 4.6.3 Feste Transportwange einstellen
280 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
4.6.3.2
4.6.3.2 Feste Transportwange am Doppeltransport einstellen
Feste Transportwange am Doppeltransport einstellen
Die feste Transportwange wird beim Doppeltransport ausschließlich über die Software eingestellt.
Einstellung

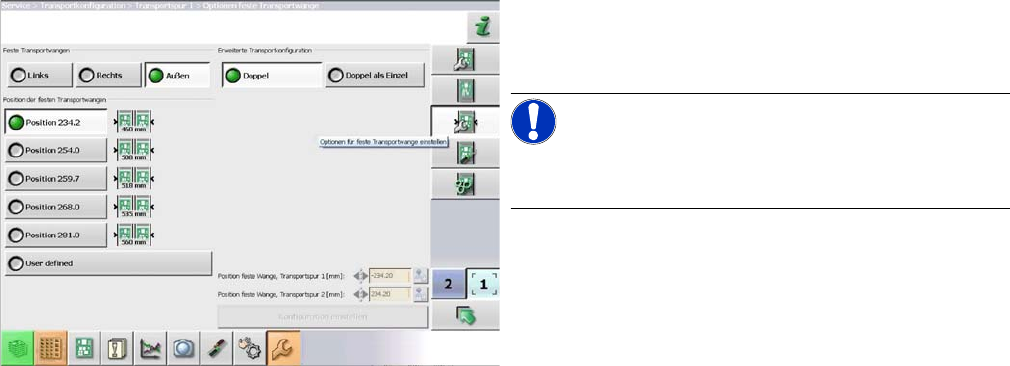

► Stellen Sie in der Software die feste Transportwange
und die Position ein (siehe "4.6.3.3 Transportwangen
– Einstellwerte" [ ➙ 281]).
HINWEIS!
Dieses Menü ist ab dem Bedienerlevel Service (Kunde)
freigeschaltet!
Einstellarbeiten
4.6.3 Feste Transportwange einstellen Einstellungen am Transport
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 281
4.6.3.3
4.6.3.3 Transportwangen – Einstellwerte
Transportwangen – Einstellwerte
Die folgende Darstellung zeigt einen Transport mit fester rechter Transportwange. Für Transporte mit
fester linker Wange gelten dieselben Einstellwerte.
Darstellung für einen Transport mit einer festen rechten Wange (am Beispiel X-Serie S)
SX1/SX2/DX1/DX2
SX1/SX2/DX1/DX2
* Doppeltransport FS02 mit fester Seite links: Minimale LP-Breite 100 mm
A B C D E
Maximale
LP-Breite
Doppel als
Einfachtransport
(flex)
Minimale
LP-Breite
Position der festen
Transportwange
(von der
Transportmitte)
Minimaller
Wangenabstand
Wange 1.2/2.1
Einfach
-
transport
510 --- 50 mm 231 ---
535 256
560 281
Doppel
-
transport
215 413 50 mm * 234,2 35 mm
235 433 254
242 430 259,7
250 450 268
260 460 281
Einstellarbeiten
Einstellungen am Transport 4.6.4 Parallelität der Transportwangen einstellen
282 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
4.6.4
4.6.4 Parallelität der Transportwangen einstellen
Parallelität der Transportwangen einstellen
4.6.4.1
4.6.4.1 Parallelität der Transportwangen im Einfachtransport einstellen
Parallelität der Transportwangen im Einfachtransport einstellen
Übersicht
Einstellung
► Fahren Sie die Transportwange mit der Software in eine geeignete Arbeitsposition.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lockern Sie die Befestigungsschrauben des Antriebs der Breitenverstellung. Der Zahnriemen der
Breitenverstellung sollte daraufhin soviel Spiel haben, dass Sie die Breitenverstellungen unabhängig
voneinander bewegen können. Ggf. müssen Sie dazu noch den Zahnriemen von den Umlenkrollen
lösen.
► Legen Sie den Zahnriemen so über die beiden oberen Umlenkrollen, dass sich die Spindeln genau
parallel bewegen. Prüfen Sie die Parallelität wie folgt:
► Haben Sie den Zahnriemen von den Umlenkrollen gelöst, dann fädeln Sie diesen jetzt wieder ein.
► Bewegen Sie die Spindeln von Hand nach außen auf eine Transportseite. Legen Sie dabei je ein
Zwischenstück bei. So können Sie den Abstand zum Rahmen besser kontrollieren. Achten Sie dabei
darauf, dass die Hubtischplatten-Führungen nur am Grundkörper der Spindeln und nicht an den Ge
-
winden anliegen.
1. Bewegliche Transportwange (hier: links)
2. Verstelleinheit
3. Zahnriemen Breitenverstellung
4. Verstelleinheit
5. Antrieb Breitenverstellung
6. Feste Transportwange (hier: rechts)
