Einstellarbeiten
Einstellungen am Transport 4.6.4 Parallelität der Transportwangen einstellen
282 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
4.6.4
4.6.4 Parallelität der Transportwangen einstellen
Parallelität der Transportwangen einstellen
4.6.4.1
4.6.4.1 Parallelität der Transportwangen im Einfachtransport einstellen
Parallelität der Transportwangen im Einfachtransport einstellen
Übersicht
Einstellung
► Fahren Sie die Transportwange mit der Software in eine geeignete Arbeitsposition.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lockern Sie die Befestigungsschrauben des Antriebs der Breitenverstellung. Der Zahnriemen der
Breitenverstellung sollte daraufhin soviel Spiel haben, dass Sie die Breitenverstellungen unabhängig
voneinander bewegen können. Ggf. müssen Sie dazu noch den Zahnriemen von den Umlenkrollen
lösen.
► Legen Sie den Zahnriemen so über die beiden oberen Umlenkrollen, dass sich die Spindeln genau
parallel bewegen. Prüfen Sie die Parallelität wie folgt:
► Haben Sie den Zahnriemen von den Umlenkrollen gelöst, dann fädeln Sie diesen jetzt wieder ein.
► Bewegen Sie die Spindeln von Hand nach außen auf eine Transportseite. Legen Sie dabei je ein
Zwischenstück bei. So können Sie den Abstand zum Rahmen besser kontrollieren. Achten Sie dabei
darauf, dass die Hubtischplatten-Führungen nur am Grundkörper der Spindeln und nicht an den Ge
-
winden anliegen.

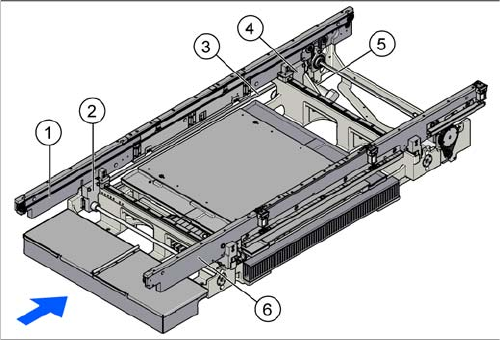

1. Bewegliche Transportwange (hier: links)
2. Verstelleinheit
3. Zahnriemen Breitenverstellung
4. Verstelleinheit
5. Antrieb Breitenverstellung
6. Feste Transportwange (hier: rechts)
Einstellarbeiten
4.6.4 Parallelität der Transportwangen einstellen Einstellungen am Transport
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 283
Einstellen der Parallelität (am Beispiel DT)
► Ziehen Sie die Befestigungsschrauben des Antriebs wieder fest und stellen Sie dabei die Riemen
-
spannung auf 20 +/
-
2 Hz ein (siehe "4.6.1.3 Spannung am Zahnriemen Breitenverstellung einstel
-
len" [ ➙ 275]).
Kontrolle
Überprüfen Sie die Parallelität der Transportwangen.
► Messen und vergleichen Sie den Abstand der Spindeln zu den Anschlägen. Der Abstand muss an
beiden Spindeln gleich sein.
► Fahren Sie die Spindeln per Hand durch Ziehen am Zahnriemen bis zum Rand. Die Spindeln
müssen gleichzeitig gegen die beiden Anschläge fahren.
► Kalibrieren Sie den Motor der Breitenverstellung (siehe "4.6.5 Motoren im Transport kalibrieren"
[ ➙ 286]).
► Kalibrieren Sie die Transportbreite (siehe "4.6.6 Transportbreite kalibrieren" [ ➙ 287]).
Sehen Sie dazu auch...
4.6.5 Motoren im Transport kalibrieren [ ➙ 286]
1 Ansicht von der Seite 2 Ansicht von oben
3 Zwischenstück (hier: Metallplättchen) 4 Verstelleinheit
5 Rahmen 6 Lager
Einstellarbeiten
Einstellungen am Transport 4.6.4 Parallelität der Transportwangen einstellen
284 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
4.6.4.2
4.6.4.2 Parallelität der Transportwangen im Doppeltransport einstellen
Parallelität der Transportwangen im Doppeltransport einstellen
Teile, Hilfsmittel und Werkzeug
Einstellung
► Kann die Parallelität nicht eingestellt werden, dann verständigen Sie den SIPLACE-Service.
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwagen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 143]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lockern Sie die Befestigungsschrauben des Antriebs der Breitenverstellung. Der Zahnriemen der
Breitenverstellung sollte daraufhin soviel Spiel haben, dass Sie die Verstelleinheiten unabhängig
voneinander bewegen können. Ggf. müssen Sie dazu noch den Zahnriemen von den Umlenkrollen
lösen.
► Legen Sie den Zahnriemen so über die beiden oberen Umlenkrollen, dass sich die Verstelleinheiten
genau parallel bewegen. Prüfen Sie die Parallelität wie folgt:
► Haben Sie den Zahnriemen von den Umlenkrollen gelöst, dann fädeln Sie diesen jetzt wieder ein.
► Schieben Sie die Verstelleinheiten von Hand nach außen auf eine Transportseite. Legen Sie dabei
je ein Zwischenstück bei. So können Sie den Abstand zum Rahmen besser kontrollieren. Achten Sie
dabei darauf, dass die Hubtischplatten-Führungen nur am Grundkörper der Verstelleinheiten und
nicht an den Gewinden anliegen.
▪ Um den Anschlag der Verstelleinheiten zu kontrollie
-
ren benötigen Sie zwei identische Metallstücke in
passender Größe (s.u.).
Ggf. können Sie dazu auch zwei Hubtischplatten-
Führungen verwenden.
HINWEIS
Verstelleinheiten
Die Parallelität der Transportwangen ergibt sich aus der Paralellität der Verstelleinheiten.
