Modul-Übersicht
C&P20, C&P20 A und C&P20 M 2.6.1 Unterscheidung der C&P20-Varianten
28 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
2.6.1
2.6.1 Unterscheidung der C&P20-Varianten
Unterscheidung der C&P20-Varianten
CP20/A/M Unte rschiede
Der C&P20A unterscheidet sich vom C&P20 in folgenden Punkten:
▪ Neuer E/D-Übertrager
▪ Verbesserte Linearführung an den Segmenten
▪ Mitnehmerlager
▪ Modifzierte Z-Achse (wurde später auch im C&P20 verbaut)
▪ Verschlauchung
▪ FHE-Komponenten
Der C&P20M unterscheidet sich vom C&P20A in folgendem Punkt:
▪ Inkrementalgeber des Sternmotors
HINWEIS
C&P20, C&P20A, C&P20M
Grundsätzlich gelten alle Angaben in dieser Anleitung für C&P20-, C&P20A- und C&P20M-
Köpfe.
Auf Unterschiede wird explizit hingewiesen.
► Sie erkennen die verschiedenen Köpfe an den entsprechend beschrifteten Aufklebern.
Modul-Übersicht
2.6.1 Unterscheidung der C&P20-Varianten Twin und Twin HF
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 29
2.7
2.7 Twin und Twin HF
Twin und Twin HF
2.8
2.8 DLM
DLM

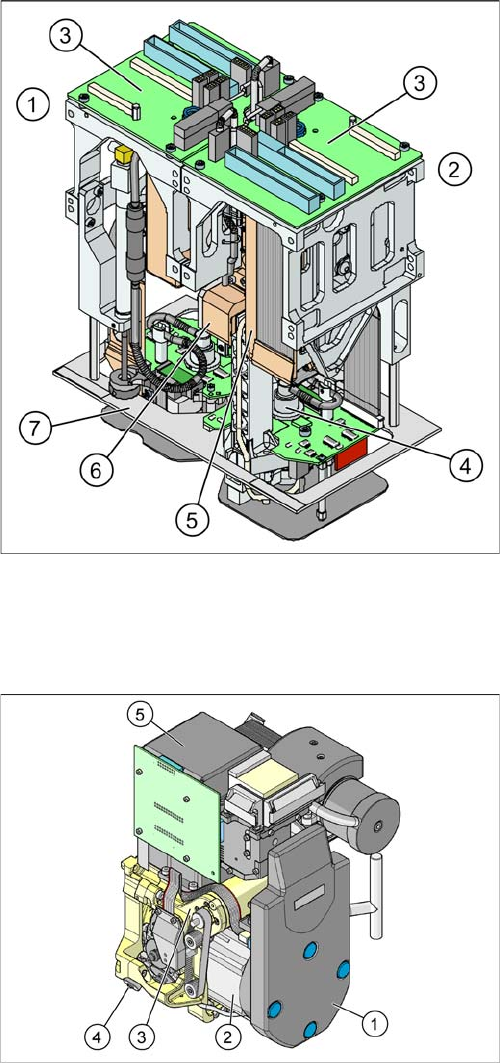

Twin
Der Twin besteht aus zwei Pick&Place-Modulen.
1. Modul 1
2. Modul 2, um 180° gegenüber Modul 1 gedreht
3. Hauptplatine des jeweiligen Moduls
4. D-Achse
5. Linearmotor Z-Achse
6. Inkremental-Messsystem Z-Achse
7. Kamera Sichtblende Twin
X-Serie S, SX4/DX4, X-Serie, HF: [03001846
-
xx]
SX1/SX2/DX1/DX2 [03079524
-
xx]
1. Zwischenverteiler digital (unter der Abdeckung)
2. Sternmotor
3. Motor Z-Achse
4. Schrittmotor
5. Bauelemente-Kamera
Modul-Übersicht
Pipettenwechsler 2.9.1 Pipettenwechsler C&P20 P (kurz)
30 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
2.9
2.9 Pipettenwechsler
Pipettenwechsler
2.9.1
2.9.1 Pipettenwechsler C&P20 P (kurz)
Pipettenwechsler C&P20 P (kurz)
2.9.2
2.9.2 Pipettenwechsler C&P20 P (lang)
Pipettenwechsler C&P20 P (lang)
2.9.3
2.9.3 Pipettenwechsler C&P20/C&P20 M
Pipettenwechsler C&P20/C&P20 M
Pipettenwechsler C&P20 P (kurz) [03103649-xx] mit vier
Magazinen [03101503-xx]
Pipettenwechsler C&P20 P (lang) [03103514-xx] mit
sechs Magazinen [03101503-xx]
Pipettenwechsler C&P20 [03070123-xx] / C&P20 M
[03103514-xx] mit 6 Magazinen [00119715-xx]
