Einstellarbeiten Sonstige Einstellungen 4.9.1 Firmware Download (SW70x) 292 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 4.9 4 . 9 S o n s t ig e E in s t e llu n g e n Sonstige Einstellungen 4.9.1 4 . 9 . 1 F ir m w a …
Einstellarbeiten
4.8.1 Einstellung der BE-Tischhöhe Einstellungen am BE-Wagen
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 291
4.8
4.8 Einstellungen am BE-Wagen
Einstellungen am BE-Wagen
4.8.1
4.8.1 Einstellung der BE-Tischhöhe
Einstellung der BE-Tischhöhe
4.8.1.1
4.8.1.1 BE-Tisch an die LP-Transporthöhe anpassen
BE-Tisch an die LP-Transporthöhe anpassen
4.8.1.2
4.8.1.2 BE-Tischhöhe an die Maschine anpassen
BE-Tischhöhe an die Maschine anpassen

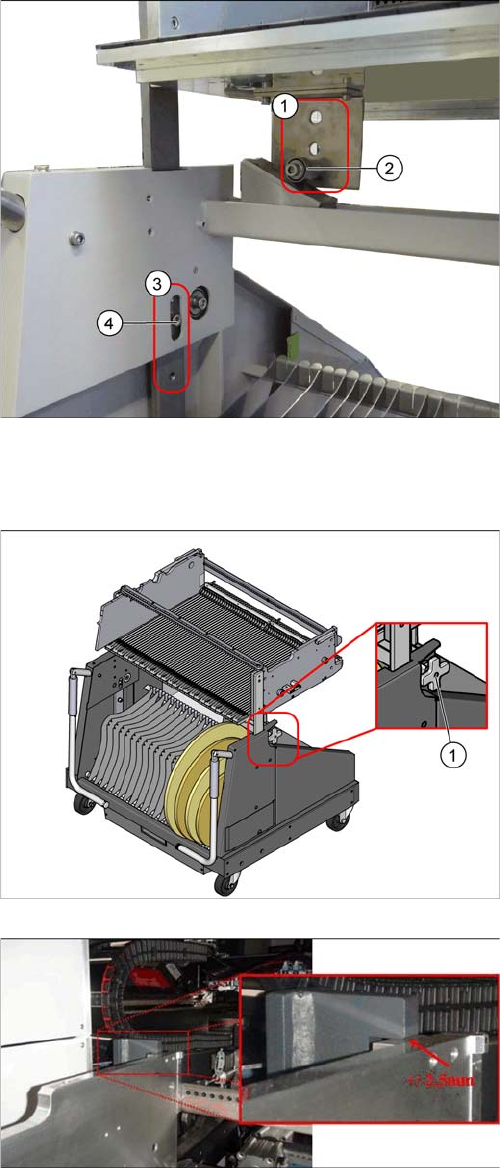

BE-Tisch mit einer LP-Transporthöhe von 950 mm
► Lösen Sie die Schrauben (4) für den oberen und un
-
teren Anschlag.
► Heben Sie die BE-Tischplatte an. Ziehen Sie dazu
ggf. eine weitere Person hinzu.
► Lösen Sie die Rollen (2) und schrauben Sie diese in
der gewünschten Höhe wieder fest:
⇨ 900 mm ±15 mm SMEMA-Höhe
⇨ 930 mm ±15 mm SMEMA-Höhe
⇨ 950 mm ±15 mm SMEMA-Höhe
Diese Höhen entsprechen den Bohrungen (1) (von oben
nach unten).
► Versetzen Sie die Schrauben (4) für den oberen und
unteren Anschlag in die entsprechende Bohrung (3).
1. Stellrad für die Höheneinstellung
► Zum Anpassen an den BE-Einzug muss der BE-
Tisch soweit in die Maschine geschoben werden bis
der Anschlagklotz des BE-Tisches unter dem Winkel
der Tischhöhenkontrolle positioniert ist.
► Heben Sie mit dem Stellrad den BE-Tisch so weit an,
bis sich die Flächen gerade nicht berühren.
Die Toleranz zwischen den Funktionsflächen beträgt
+/
-
2,5 mm.
Einstellarbeiten
Sonstige Einstellungen 4.9.1 Firmware Download (SW70x)
292 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
4.9
4.9 Sonstige Einstellungen
Sonstige Einstellungen
4.9.1
4.9.1 Firmware Download (SW70x)
Firmware Download (SW70x)
► Die Funktion Firmware Download kann mit den
Bedienerleveln (1) Machine-Service oder SIPLACE-
Service ausgeführt werden.
► Wechseln Sie ins Service-Menü (2).
► Wählen Sie den Button Embedded Software (3).
► (1) Wählen Sie diesen Button um die gesamte Ma
-
schine zu überprüfen und für mehrere Subsysteme
einen eSW-Download durchzuführen.
► (2) Wählen Sie diesen Button um speziell ein Subsys
-
tem auszuwählen und zu überprüfen, um einen eSW-
Download durchzuführen.
► (3) Wählen Sie diesen Button um alle Versionen der
Subsysteme, Bios Applikation 1/2 anzuzeigen.
1. Auswahl-Button, BIOS Applikation1/2
2. Zeigt den Status der einzelnen Subsysteme.
3. Update Information, wie viele Subsysteme noch her
-
untergeladen werden müssen.
4. Startet den Download.
Einstellarbeiten
4.9.2 Kalibrierung Sonstige Einstellungen
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 293
4.9.2
4.9.2 Kalibrierung
Kalibrierung
Übersicht
In diesem Kalibrierschritt wird zuerst die BE-Kamera vermessen. Dabei wird das Verhältnis von
"Pixelgröße der Kamera zur Auflösung des Messsystems der Maschine (X,Y)", der "Kameramittelpunkt
in X- und Y- Richtung" und der "Verdrehwinkel des CCD-Sensors in der Kamera" bestimmt. Danach wer
-
den der Kopf-Offset und die Segment-Offsets oben und unten bestimmt.
▪ Kopf-Offset: Der Kopf-Offset ist der Abstand zwischen der LP-Kamera und der Pipette (Segment 1).
Der Sollwert ist ein festgelegter Wert (X=0 und Y=
-
105 mm), zu dem ein Offset-Wert (aus der Kopf
-
kalibrierung) dazugerechnet wird.
▪ Segment-Offset oben: Beim Segment-Offset oben wird das Kalibrierteil in der BE-Kamera in 0°-,
90°-, 180°- und 270°-Schritten gedreht. Dabei wird der rotierende Mittelpunkt der Pipettenspitze in
Bezug auf die BE-Kameramitte in X- und Y-Richtung ermittelt.
▪ Segment-Offset unten: Beim Segment-Offset unten wird das Kalibrierteil in 0°-, 90°-, 180°- und 270°-
Lage aufgenommen und vermessen. Dabei wird der rotierende Mittelpunkt der Pipettenspitze bei
ausgefahrener Z- Achse in Bezug auf die LP-Kamera ermittelt. Das Segment 1 ist die Referenz
(X=0, Y=0) zu den anderen Segmenten.
4.9.2.1
4.9.2.1 Köpfe und Kameras kalibrieren (SW60x)
Köpfe und Kameras kalibrieren (SW60x)

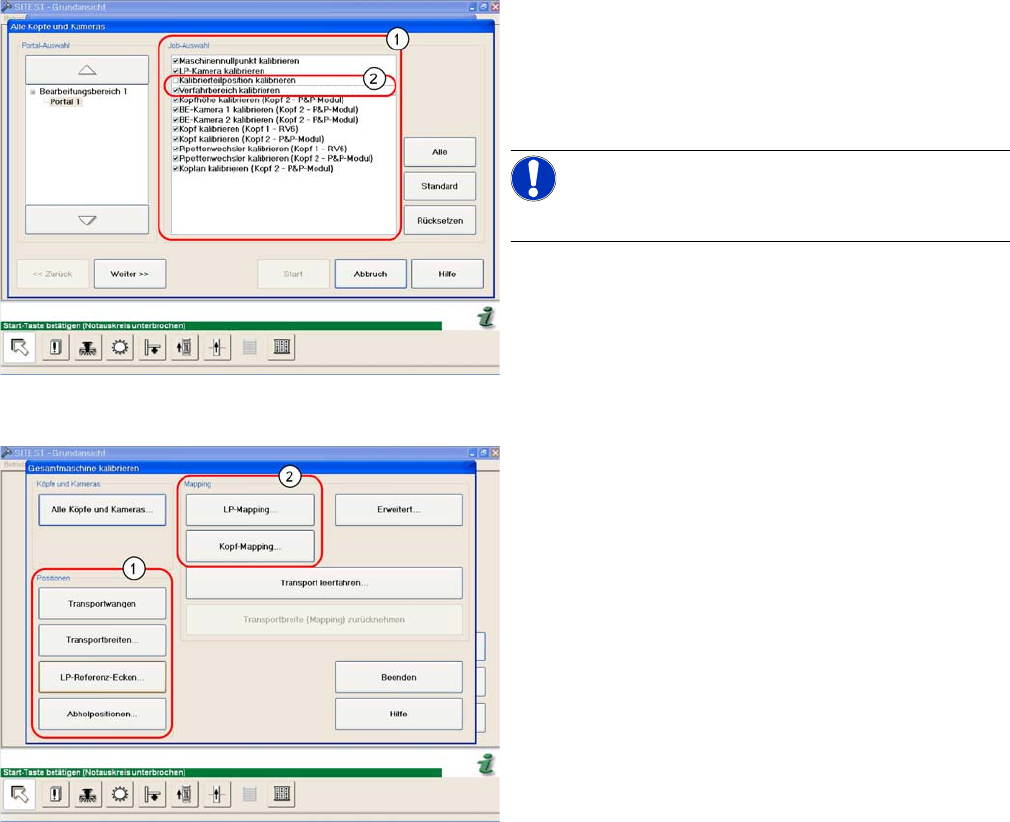

Automatisches Kalibrieren aller Köpfe und Kameras
Das Menü kann je nach Maschinentyp und Konfiguration
abweichen.
► Wählen Sie im SITEST Gesamtmaschine kalibrieren
--> Alle Köpfe und Kameras um zum nebenstehen
-
den Menü zu gelangen.
► Wählen Sie im Bereich Job-Auswahl (1) die zu kalib
-
rierenden Komponenten aus.
HINWEIS!
Die beiden Einträge (2) sind optional.
► Zur Fortsetzung der Kalibrierung mit manuellen Ein
-
griffen wählen Sie nacheinander die vier Menüs aus
dem Bereich Positionen (1) und die beiden
Menüpunkte aus dem Bereich Mapping (2).
