Platinenbeschreibung
Elektrik und Steuerung 5.1.2 GCU/MGCU
300 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
5.1.2.2
5.1.2.2 Diagnose-Interface [03075813-xx]
Diagnose-Interface [03075813-xx]
03075813-01
Diese Platine ist in der GCU verbaut.
LED [03075813-01]
LED Farbe Status Signalname Beschreibung
H1 RD ON LED_ERROR Fehleranzeige
H2 GN ON A1_LED_PM_ON_N Powermodul aktiviert, Achse 1
H3 GN ON A2_LED_PM_ON_N Powermodul aktiviert, Achse 2
H4 GN ON A1_LED_END Endemeldung, Achse 1
H5 GN ON A2_LED_END Endemeldung, Achse 2
H6 GN ON LED_READY Ready
H7 GN ON P24V +24VDC
H8 GN ON P5V +5VDC
Platinenbeschreibung
5.1.3 I/O Control Unit [03116049-xx] Elektrik und Steuerung
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 301
5.1.3
5.1.3 I/O Control Unit [03116049-xx]
I/O Control Unit [03116049-xx]
Übersicht
03116049-01
HINWEIS
Abwärtskompatibel
Die I/O Control Unit II [03116049-xx] ist abwärtskompatibel zur I/O-Control-Unit [03052315-xx].
Alle Anschlüsse und Bezeichnungen sind identisch.

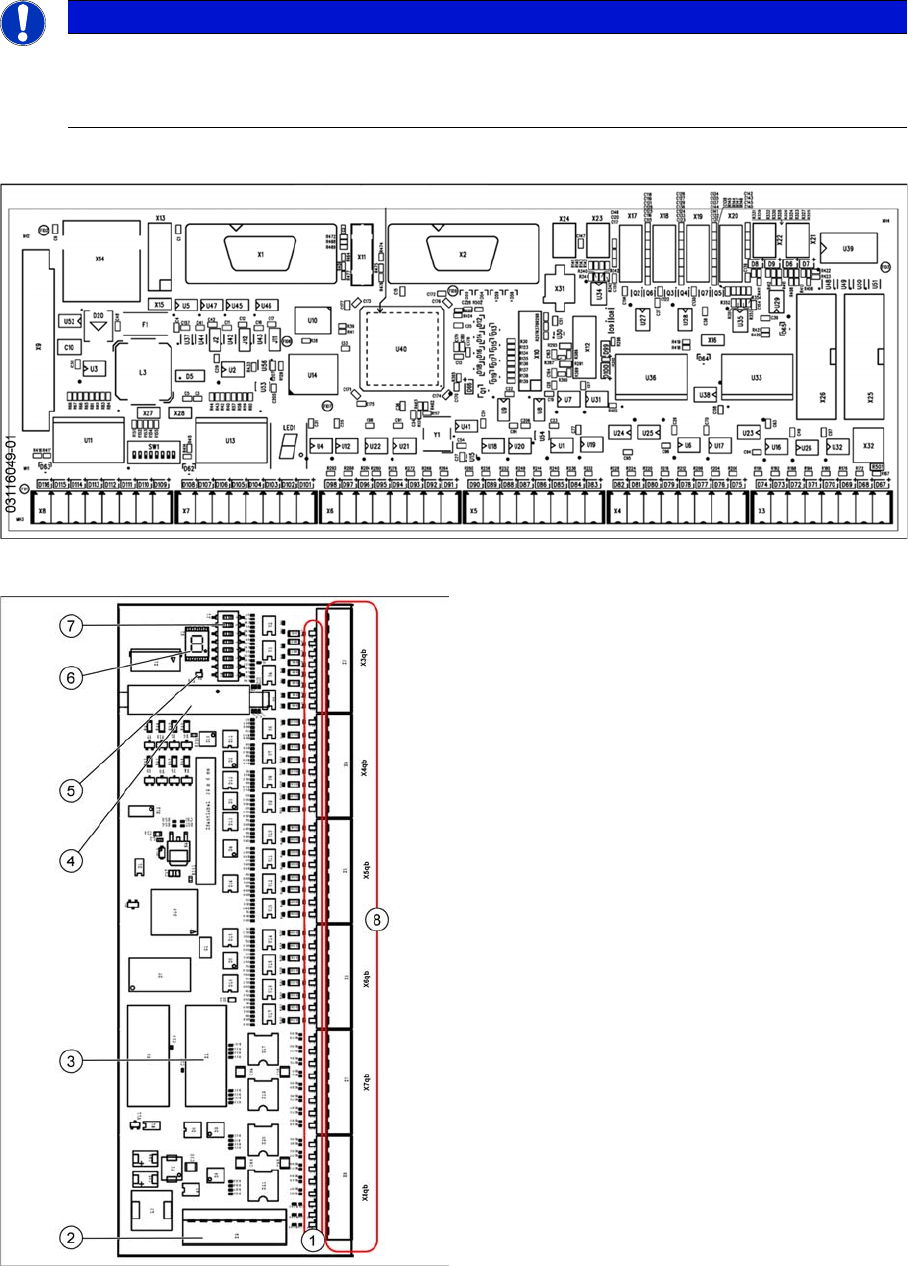

Übersicht I/O-Control-Unit [03052315-xx]
1. Status-LEDs
2. X9qb: Stromversorgung
3. X1qb: CAN-Bus 1
4. X10qb: Anschluss weiterer I/O
-
Module möglich
5. Rote LED
Diese signalisiert einen RESET.
6. H1: 7-Segment Anzeige
(Blinkend = O.K.)
7. DIP-Schalter S1
8. Ausgänge X3qb bis X8qb
Platinenbeschreibung
Elektrik und Steuerung 5.1.3 I/O Control Unit [03116049-xx]
302 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02

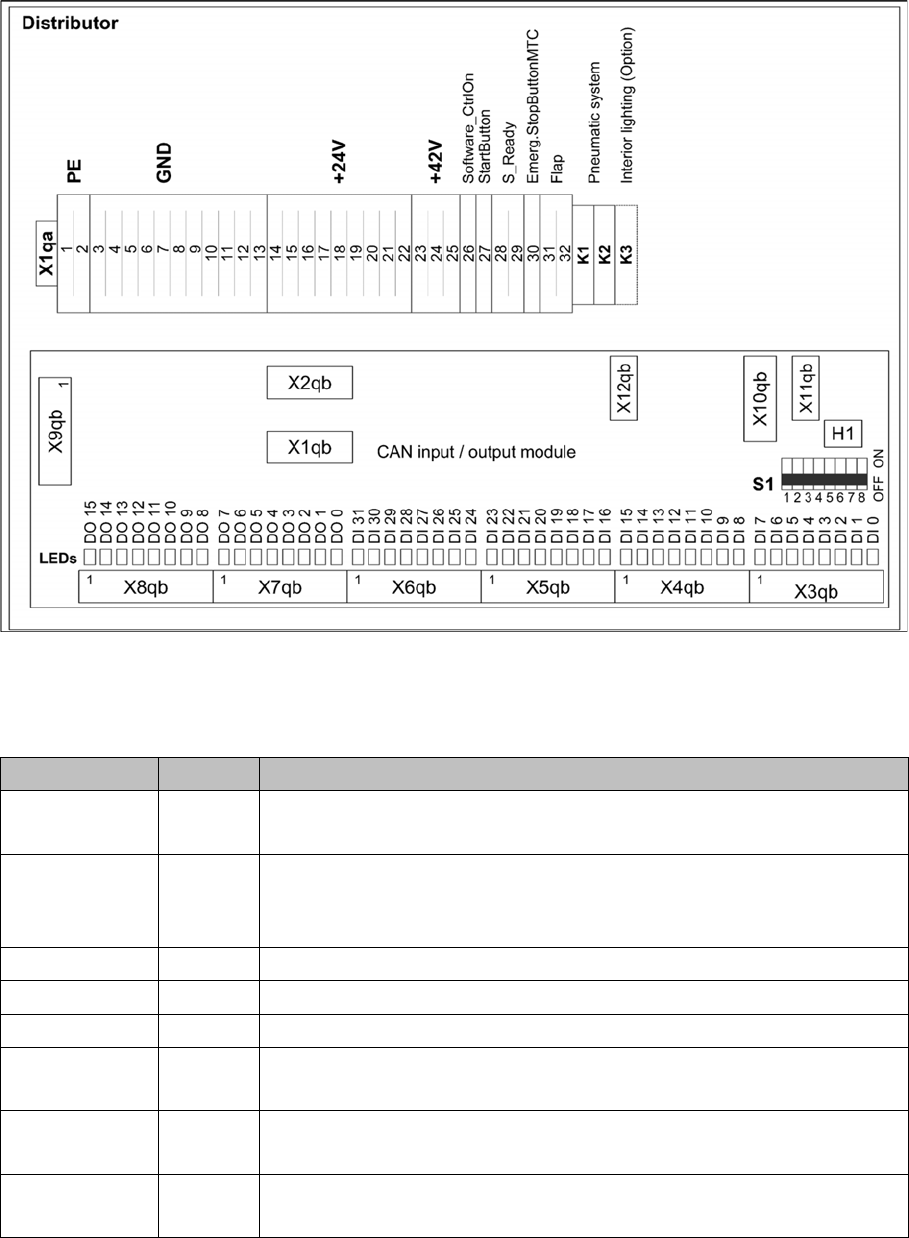

Übersicht 03052315-02
Einstellungen
DIP-Schalterblock S1 [03052315-02] [03116049-01]
Schalter Status Beschreibung
S1.1 ON/OFF ON: SX4/DX4, X-Serie S
OFF: SX1/SX2, DX1/DX2
S1.2 ON/OFF Ballastwiderstand
ON: SX1/SX2 ab Maschinen-Nr. N001
OFF: SX4/DX4; X-Serie S, SX1/SX2 bis Maschinen-Nr. Mxxx
S1.3 OFF Reserviert
S1.4 OFF Reserviert
S1.5 OFF Reserviert
S1.6 OFF ON: Serial Bootstrap-Modus, dabei muss S1.7 OFF sein
OFF: Standardmodus
S1.7 OFF ON: CAN-Bootstrap-Modus, dabei muss S1.6 OFF sein
OFF: Standardmodus
S1.8 OFF ON: Modul im RESET-Zustand
OFF: Standardmodus
