Platinenbeschreibung 5.1.4 Sicherungs- und Verbindu ngsplatine Elektrik und Steuerung Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 307 5.1.4 5 . 1 . 4 S ic h e r u n g s - u n d V e r b in d u n g s p la t in e Sicherun…
Platinenbeschreibung
Elektrik und Steuerung 5.1.3 I/O Control Unit [03116049-xx]
306 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
LEDs Inputs X3qb [03052315-02] [03116049-01]
LED Farbe Status Signalname Beschreibung
H10 GN ON DI7 Vakuumpumpe eingeschaltet
H11 GN DI6 Nicht benutzt
H8 GN ON DI5 Stopp-Taster betätigt
H9 GN ON DI4 Start-Taster betätigt
H6 GN ON DI3 Temperaturüberwachung Ballastwiderstand
H7 GN ON DI2 Vakuumpumpe OK
H4 GN ON DI1 Steuerung_Ein-Signal aktiv
H5 GN ON DI0 Sicherheitsschleife geschlossen
Platinenbeschreibung
5.1.4 Sicherungs- und Verbindungsplatine Elektrik und Steuerung
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 307
5.1.4

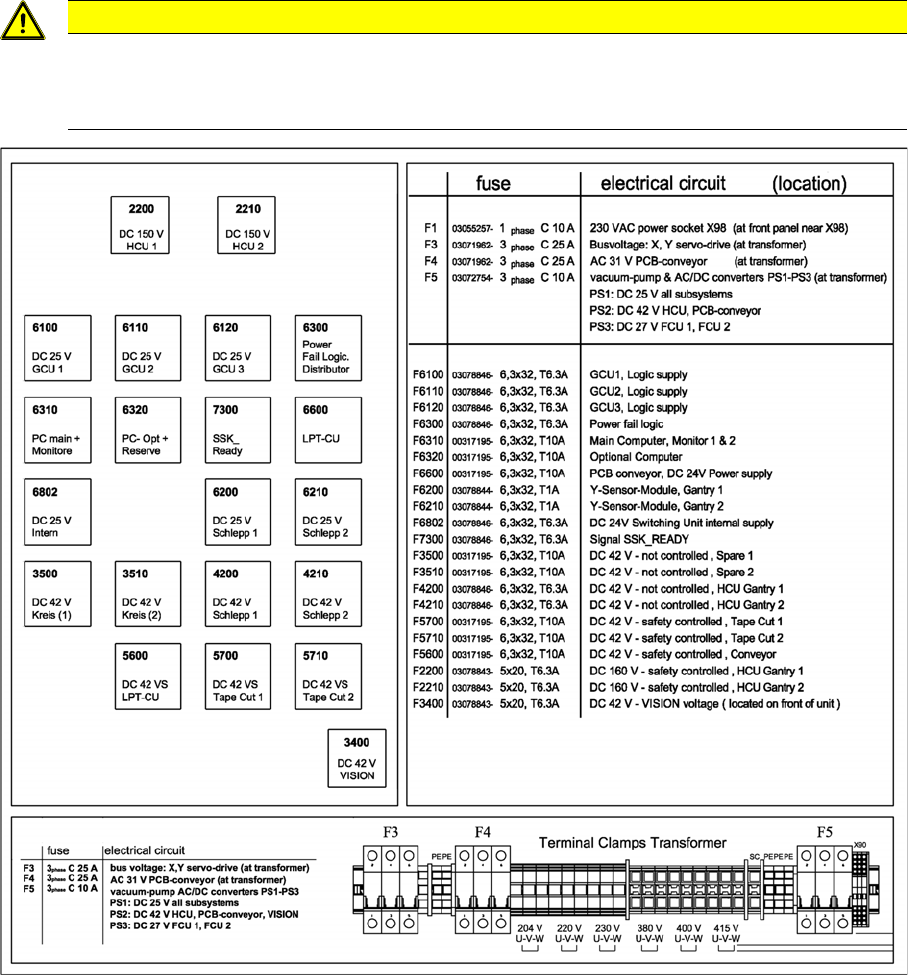

5.1.4 Sicherungs- und Verbindungsplatine
Sicherungs- und Verbindungsplatine
Ein Sicherungssatz [03078912-xx] für die Stromversorgung wird bei der Auslieferung dem Beipack zur
Maschine beigelegt bzw. befindet sich in der Stromversorgung.
VORSICHT
Wirkschaltplanmappe beachten!
Für genauere Informationen sehen Sie in der Wirkschaltplanmappe nach.
► Wirkschaltplanmappe SIPLACE SX1/SX2/DX1/DX2 [00196475-xx] (deutsch und englisch)
Platinenbeschreibung
Elektrik und Steuerung 5.1.5 Einschaltstrombegrenzer Trafo (A1) [03066830-xx]
308 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
5.1.5
5.1.5 Einschaltstrombegrenzer Trafo (A1) [03066830-xx]
Einschaltstrombegrenzer Trafo (A1) [03066830-xx]
03066830-01
Jumper J1:
HF/X-Serie: Jumper auf ON
SX4: Jumper auf OFF
SX1/SX2: Hier wird der Jumper nicht abgefragt. Die
Stellung des Jumpers ist daher gleichgültig.
