Platinenbeschreibung 5.2.1 Kopfinterface C700B [03055072-xx] Portal Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 309 5.2 5 . 2 P o r t a l Portal 5.2.1 5 . 2 . 1 K o p f in t e r f a c e C 7 0 0 B [ 0 3 0 5 5 0 7 2 - x …
Platinenbeschreibung
Elektrik und Steuerung 5.1.5 Einschaltstrombegrenzer Trafo (A1) [03066830-xx]
308 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
5.1.5

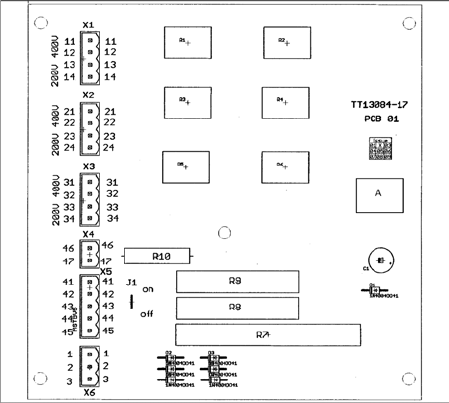

5.1.5 Einschaltstrombegrenzer Trafo (A1) [03066830-xx]
Einschaltstrombegrenzer Trafo (A1) [03066830-xx]
03066830-01
Jumper J1:
HF/X-Serie: Jumper auf ON
SX4: Jumper auf OFF
SX1/SX2: Hier wird der Jumper nicht abgefragt. Die
Stellung des Jumpers ist daher gleichgültig.
Platinenbeschreibung
5.2.1 Kopfinterface C700B [03055072-xx] Portal
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 309
5.2
5.2 Portal
Portal
5.2.1
5.2.1 Kopfinterface C700B [03055072-xx]
Kopfinterface C700B [03055072-xx]
Das "MODUL / Kopfinterface C700B" [03055072-xx] enthält u. a. die "Platine Kopfinterface C700B"
[03055071
-
xx] und das "Modul Powercube" [03055514
-
xx].

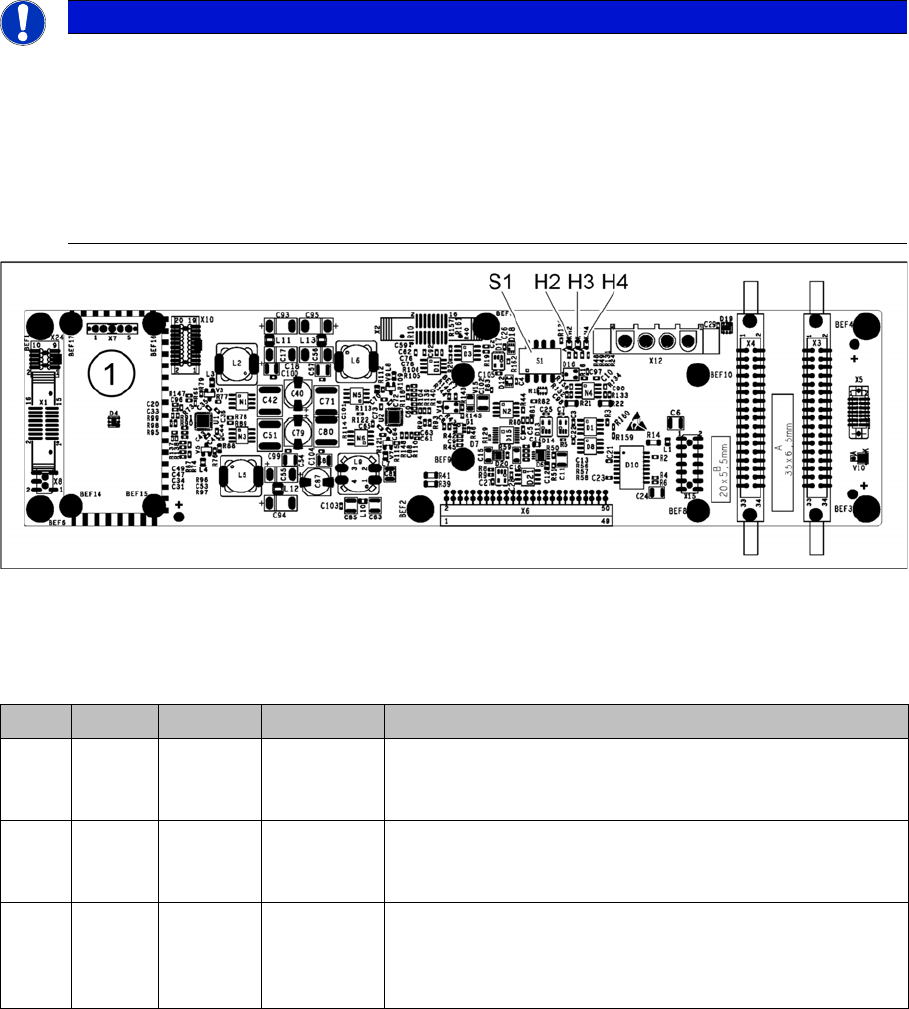

03055071-05
1. Montageposition MODUL / Powercube [03055514-xx]
LED [03055071-05]
HINWEIS
C&P20 P
Für den Betrieb eines C&P20 P müssen einige zusätzliche Voraussetzungen erfüllt sein:
► Das Kopfinterface muss mindestens Funktionsstand [03055072-05] haben (mit Platine
Kopfinterface [03055071-07]).
► Das MODUL / Powercube muss mindestens Funktionsstand [03055514-02] haben.
► Eine vollständige Liste der Voraussetzungen finden Sie im Abschnitt C&P20 P-Kopf tau
-
schen.
LED Farbe Status Signalname Beschreibung
H2 RD ON POWERFAI
L_BASE_3V
POWERFAIL-Signal vom Stromversorger aktiviert
PF - leuchtet wenn das PowerFailSignal vom Stromversor
-
ger aktiviert wird
H3 RD ON NOT-
AUS_3V
Haube geöffnet, NOT-HALT aktiviert
E_STOP - Emergency-Stop – leuchtet bei Haube auf und
Not-Aus
H4 GN ON P3V3 3,3 V-Spannung OK
FPGA - Field Programmable Gate Array – Überwacht den
Mikrocontroller auf der Basisadapterplatine (sollte immer
Grün sein)
Platinenbeschreibung
Portal 5.2.1 Kopfinterface C700B [03055072-xx]
310 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
DIP-Schalterblock S1 [03055071-05]
Anschlüsse (Auswahl)
Schalter S1
Schalter Status Signalname Beschreibung
S1.1 OFF DCDC_OFF Standardmodus, ON: RESET nur möglich, wenn
nicht alle Spannungen vorhanden sind
S1.2 OFF LUEFTER Standardmodus: Automatikbetrieb, wenn Haube
geöffnet, werden die Lüfter der X-/Y-Motoren abge
-
schaltet
ON: Lüfter immer an
Portal 1 Portal 2
S1.3 ON/OFF PORTAL_ID1 OFF ON
S1.4 ON/OFF PORTAL_ID0 OFF OFF
Anschluss Beschreibung
X3, X4 Portal-Interface
X5 Visionboard (CAN_H/L)
X6 Basisadapterplatine
X10 Option SPS
X14 Inkrementalgeber (neu)
X15 Inkrementalgeber (alt)
Schalter Beschreibung
1P0 Portalkodierung:
Portal 1: P1=OFF, P2=OFF – Portal 2: P1=OFF, P2=ON
2P1
3FANLüfter: OFF (Standard) Automatikbetrieb – ON: Lüfter immer an
4 DC/DC DC/DC-Wandler:
OFF: Standard
ON: Reset - Reset ist nur möglich wenn nicht alle Spannungen vorhanden sind
(PowerFail-LEDs auf der Basisadapterplatine).
