Modul-Übersicht 2.9.4 Pipettenwechsler TwinStar BE-Einzug SX1/SX2 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 31 2.9.4 2 . 9 . 4 P ip e t t e n w e c h s le r T w in S t a r Pipettenwechsler TwinStar 2.10 2 . 1 0 B E -…
Modul-Übersicht
Pipettenwechsler 2.9.1 Pipettenwechsler C&P20 P (kurz)
30 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
2.9
2.9 Pipettenwechsler
Pipettenwechsler
2.9.1
2.9.1 Pipettenwechsler C&P20 P (kurz)
Pipettenwechsler C&P20 P (kurz)
2.9.2
2.9.2 Pipettenwechsler C&P20 P (lang)
Pipettenwechsler C&P20 P (lang)
2.9.3
2.9.3 Pipettenwechsler C&P20/C&P20 M
Pipettenwechsler C&P20/C&P20 M
Pipettenwechsler C&P20 P (kurz) [03103649-xx] mit vier
Magazinen [03101503-xx]
Pipettenwechsler C&P20 P (lang) [03103514-xx] mit
sechs Magazinen [03101503-xx]
Pipettenwechsler C&P20 [03070123-xx] / C&P20 M
[03103514-xx] mit 6 Magazinen [00119715-xx]
Modul-Übersicht
2.9.4 Pipettenwechsler TwinStar BE-Einzug SX1/SX2
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 31
2.9.4
2.9.4 Pipettenwechsler TwinStar
Pipettenwechsler TwinStar
2.10
2.10 BE-Einzug SX1/SX2
BE-Einzug SX1/SX2
2.11
2.11 Schneidgerät
Schneidgerät

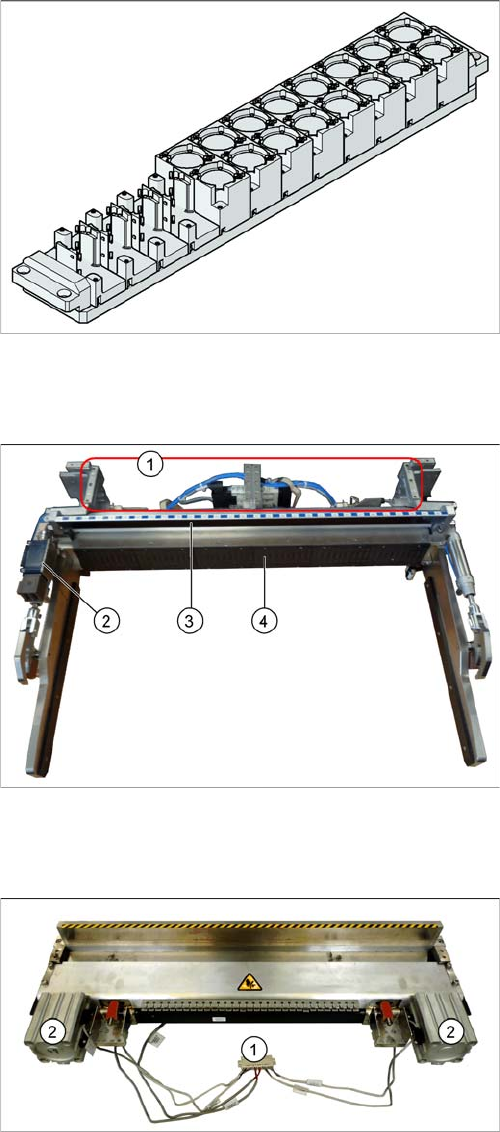

Pipettenwechsler TwinStar mit 1er [03001807-xx] und
2er Magazinen [03005191-xx]
1. Montagepositionen für die Pipettenwechsler
2. Sicherheitsschalter für den BE-Wagen
3. Leergurtleitkanal
4. Feeder-Control-Unit (FCU)
1. Anschluss Steuerung
2. Kurzhubzylinder
Modul-Übersicht
BE-Wagen SX1/SX2 2.9.4 Pipettenwechsler TwinStar
32 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
2.12
2.12 BE-Wagen SX1/SX2
BE-Wagen SX1/SX2
2.13
2.13 Manueller Tisch DX1/DX2
Manueller Tisch DX1/DX2
2.14
2.14 Pneumatikeinheit
Pneumatikeinheit

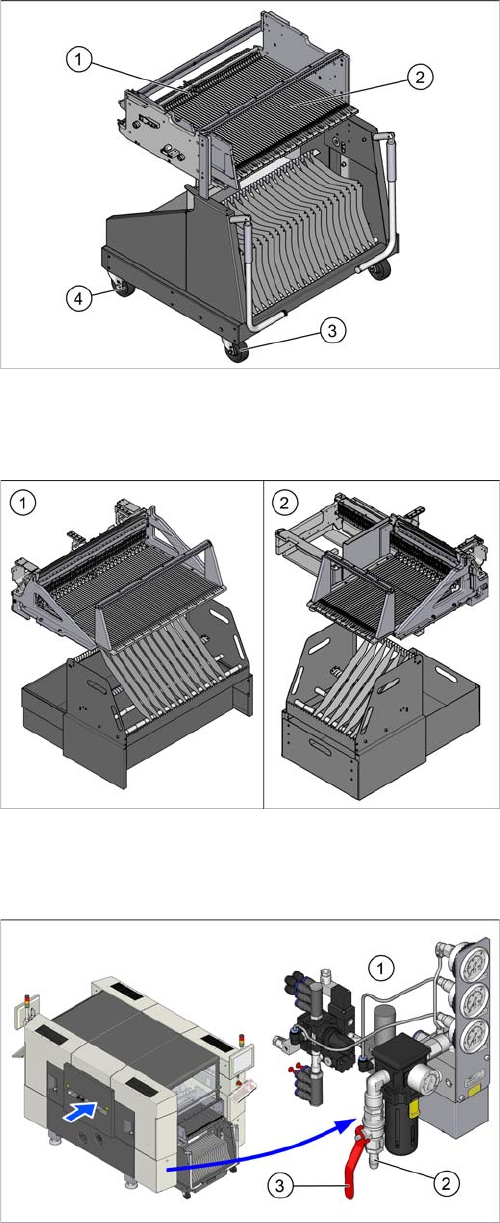

1. Verriegelungsleiste
2. Führungsprofil (Omega-Profil) zur Aufnahme der
Förderer
3. Lenkrolle
4. Bockrolle
1. Manueller Tisch mit 60 Spuren
2. Manueller Tisch mit 30 Spuren
Die Pneumatikeinheit ist im Sektor 1 untergebracht und
ist durch eine abschließbare Tür gesichert.
1. Pneumatikeinheit
2. Anschlusskupplung für Druckluftanschluss
3. Absperrhahn
