Platinenbeschreibung
Portal 5.2.2 Vision Board Spread Spectrum HCU1 [03067289-xx]
312 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
5.2.2
5.2.2 Vision Board Spread Spectrum HCU1 [03067289-xx]
Vision Board Spread Spectrum HCU1 [03067289-xx]
03067289-02
LED [03067289-02]
DIP-Schalter S1 [03067289-02]
Alle Schalter müssen auf OFF stehen. Im Bedarfsfall kann der CAN-Controller mit dem Reset-Schalter
zurückgesetzt werden.
LED Farbe Status Signalname Beschreibung
D9 GN ON LED_XC_OK RUN
D10 RD ON LED_XC_ERR ERROR
D12 RD ON XC_RESET RESET
D13 GN ON IO/LVDS51P BE-Kamera aktiv
D14 GN ON IO/LVDS51N LP-Kamera aktiv
D16 GN ON P12VCAM_I +12VDC für Kamera
D18 GN ON P5VCAM +5VDC für Kamera
D19 GN ON P2.5VCAM + 2.5 VDC für Kamera
D20 GN ON P3.3VCAM + 3.3VDC für Kamera
D23 GN ON P5V +5VDC
D25 GN ON P15V +15VDC
Schalter Status Signalname Beschreibung
S1.1 OFF HW_RESET ON: RESET CAN-Controller
S1.2 OFF CAN_ID Nicht benutzt
Platinenbeschreibung
5.2.2 Vision Board Spread Spectrum HCU1 [03067289-xx] Portal
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 313
Frühere Funktionsstände
03067289-01
LED [03067289-01]
Die Spannungsüberwachungen sprechen an, sobald die Sollspannung um 5 % unterschritten wird.
(1) LEDs – Spannungsüberwachung (2) LEDs – Kameras
(3) X1, X5 – LP-Kamera (4) X2, X6 – BE-Kamera
(5) DIP-Schalter S1 (6) LEDs
(7) X7 – Verbindung zur C700 (8) X4 – Anschluss Kabelschlepp
LED Beschreibung LED Beschreibung
15V Wird aus 24 V erzeugt 5V Spannungsüberwachung
5V Wird aus 24 V erzeugt 2.5V Spannungsüberwachung
RUN Blinkt wenn alles OK ist 3.3V Spannungsüberwachung
ERROR Leuchtet im Fehlerfall 12V Spannungsüberwachung
RESET Leuchtet wenn der Resetschalter am
DIP
-
Schalter S1 betätigt wurde.
C1 Leuchtet bei aktiver BE-Kamera
C2 Leuchtet bei aktiver LP-Kamera
Platinenbeschreibung
Portal 5.2.3 Sensormodul X-Achse [03068500-xx]
314 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
5.2.3

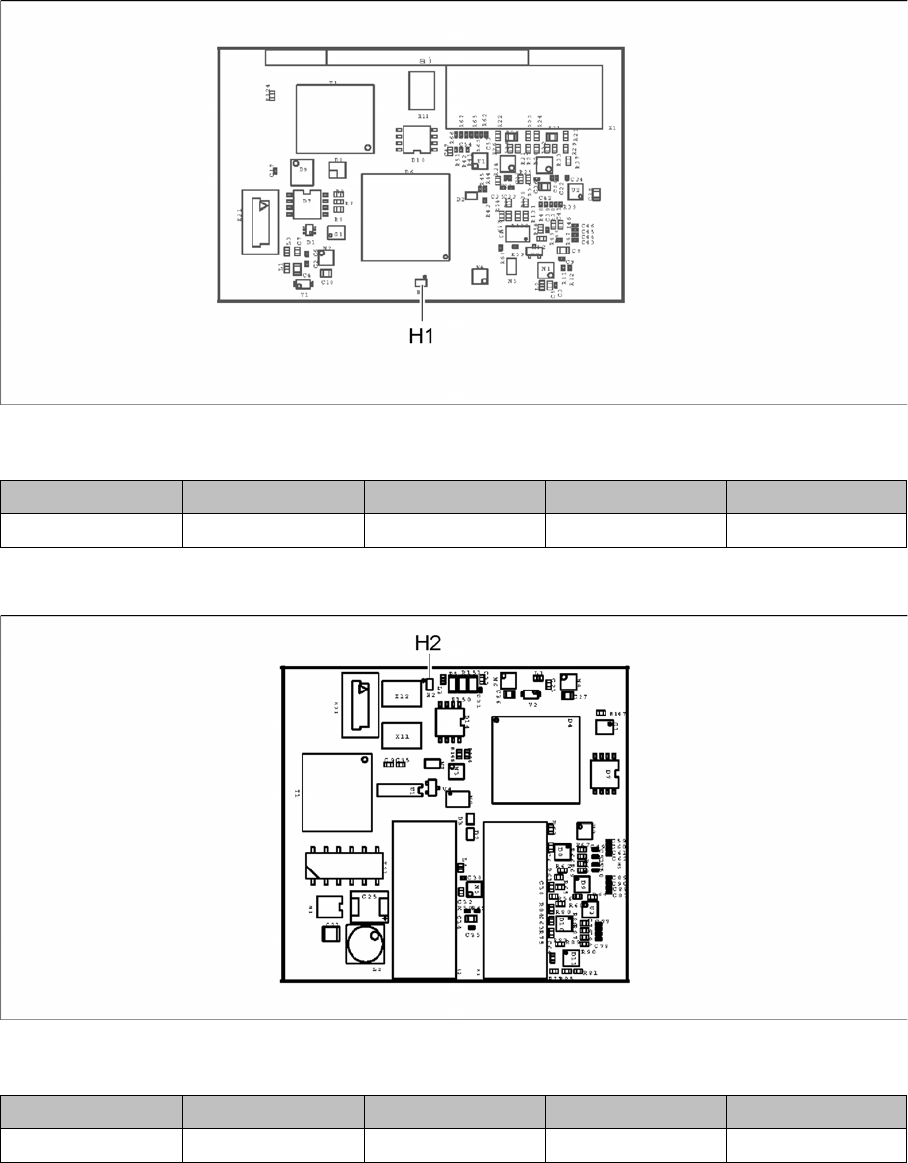

5.2.3 Sensormodul X-Achse [03068500-xx]
Sensormodul X-Achse [03068500-xx]
03068500-03
LED [03068500-03]
5.2.4
5.2.4 Sensormodul Y-Achse [03064608-xx]
Sensormodul Y-Achse [03064608-xx]
03064608-01
LED [03064608-01]
LED Farbe Status Signalname Beschreibung
H1 GN ON FPGA_RUN_N FPGA OK
LED Farbe Status Signalname Beschreibung
H2 GN ON FPGA_RUN_N FPGA OK
