Platinenbeschreibung Transport 5.3.1 TSP400 [03057341-xx] 320 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 Taster S1, S2 [03057341-02] DIP-Schalter S3 [03057341-02] Jumper [03057341-02] Jumper Taster Status Signalname B…
Platinenbeschreibung
5.3.1 TSP400 [03057341-xx] Transport
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 319
5.3
5.3 Transport
Transport
5.3.1

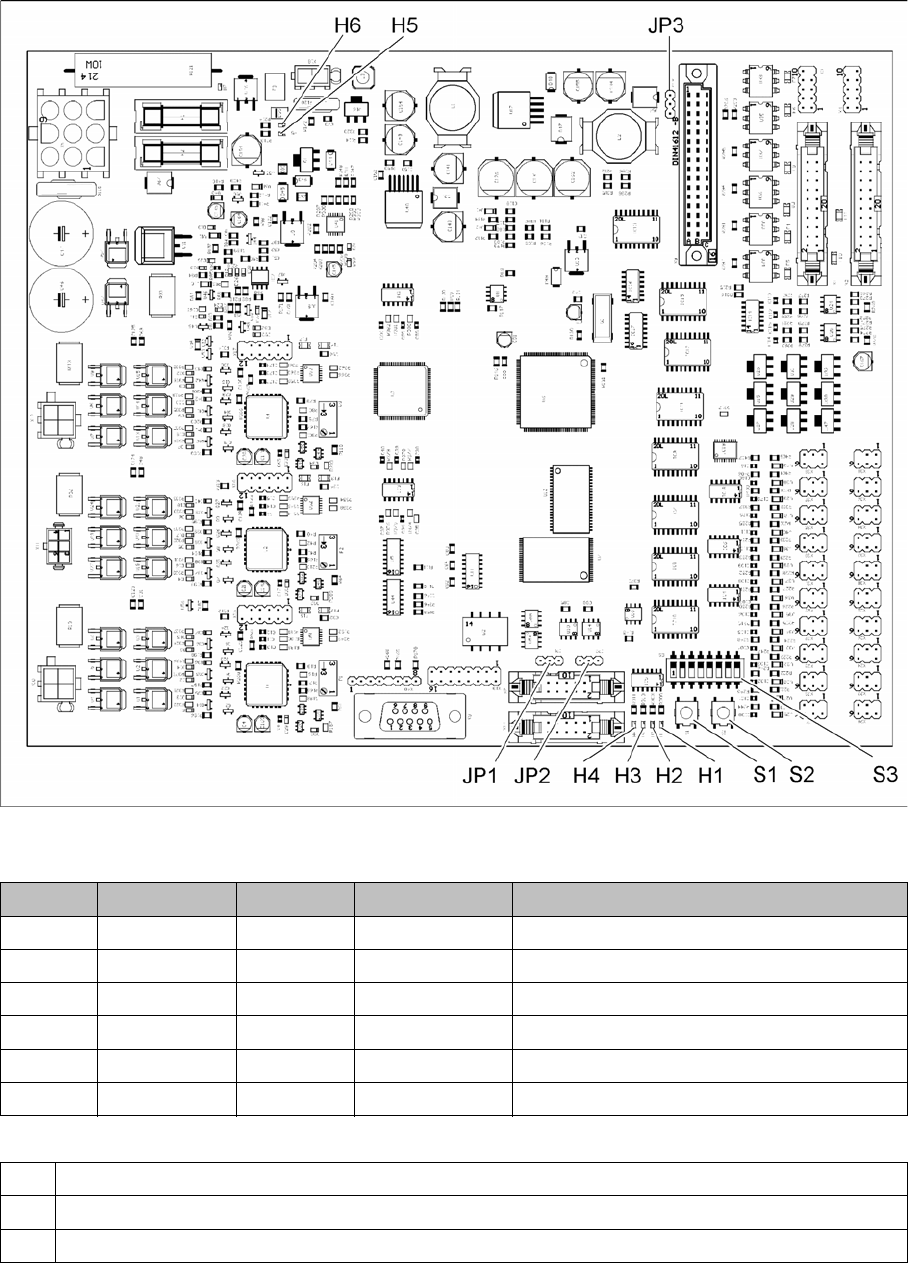

5.3.1 TSP400 [03057341-xx]
TSP400 [03057341-xx]
03057341-02
LED [03057341-02]
Schalter und Taster
LED Farbe Status Signalname Beschreibung
H1 RD ON LED_FAIL Fehler
H2 GN ON LED_RUN Läuft (Betrieb)
H3 YE ON LED_CAN1 CAN-Bus-Aktivität Automat
H4 YE ON LED_CAN2 CAN-Bus-Aktivität Transportspur1/2
H5 GN ON P40V +40VDC Spannungsversorgung liegt an
H6 GN ON +24V +24VDC Spannungsversorgung liegt an
S1 Reset XC167 (Verwendung nur für eSW-Entwicklung)
S2 Reset XC167 (Verwendung nur für eSW-Entwicklung)
S3 Konfiguration für Einzel- bzw. Doppeltransport
Platinenbeschreibung
Transport 5.3.1 TSP400 [03057341-xx]
320 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
Taster S1, S2 [03057341-02]
DIP-Schalter S3 [03057341-02]
Jumper [03057341-02]
Jumper
Taster Status Signalname Beschreibung
S1 Gedrückt /MR RESET
S2 Gedrückt /BSL BOOT
Schalter Status Funktion
LP-Transportkonfiguration
Einfachtransport Doppeltransport
Spur 1
Doppeltransport
Spur 2
S3.1 ON/OFF OFF OFF ON
S3.2 ON/OFF OFF ON OFF
S3.3 OFF -
S3.7 OFF -
S3.8 OFF Flash Memory intern, ON: Flash Memory extern
Stopperkonfiguration
Elektromagnetische
Stopper installiert,
Stopper-Rückmelde-
Sensoren installiert
Elektromagnetische
Stopper installiert,
Stopper-Rückmelde-
Sensoren nicht instal
-
liert
Elektromagnetische Stop
-
per nicht installiert
S3.4 ON/OFF OFF ON OFF
S3.5 ON/OFF OFF OFF ON
S3.6 ON/OFF OFF OFF OFF
Jumper Status Beschreibung
JP1 2 - 3 CAN-Bus Abschlusswiderstand Automat: OFF
JP2 1 – 2 CAN-Bus Abschlusswiderstand Spur 1 – 2: ON
JP3 1 - 2 Spannungsversorgung Stopper: intern
JP1 2-3 Abschlusswiderstand CAN-Bus Maschine: aus
JP2 1-2 Abschlusswiderstand CAN-Bus Transportspur 1 bzw. 2: ein
JP3 1-2 Triggersignal Stopper: intern
Platinenbeschreibung
5.3.1 TSP400 [03057341-xx] Transport
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 321
Übersicht
03057341-01
(1) DIP-Schalter S3 (2) Taster S1 und S2
(3) LEDs H1 bis H4 (4) Stecker X7, X8, X14, X19 und X40
(5) Stecker X15 bis X17 (6) Stecker X10 bis X12
(7) Stecker X5 (8) Sicherungen F1 und F2
(9) LED H7 (10) Sicherung F3
(11) Stecker X18 (12) Jumper JP3
(13) Stecker X9 (14) Stecker X1 und X2
(15) Stecker X20 bis X39 (16) Jumper JP1 und JP2
(17) Potentiometer P1 bis P3 (18) LED H5 und H6
