Platinenbeschreibung 5.5.2 Pipettenwechsler-Hauptplatine C&P20P [03107652-xx] Pipette nwechsler Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 327 LED [03069324-02] 5.5.2 5 . 5 . 2 P ip e t t e n w e c h s le r - H a …
Platinenbeschreibung
Pipettenwechsler 5.4.3 CAN-Bus-Abschluss BE-Tisch [03046863-xx]
326 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
5.4.3
5.4.3 CAN-Bus-Abschluss BE-Tisch [03046863-xx]
CAN-Bus-Abschluss BE-Tisch [03046863-xx]
Die Platine " CAN-Bus-Abschluss BE-Tisch" stellt sicher, dass der CAN-Bus auch bei einem installierten
WPC funktioniert. Beim Abdocken wird ein CAN-Abschlusswiderstand geschaltet, welcher die Funktion
und Kommunikation des CAN-Busses sicherstellt.
03046863-01
LED [03046863-01]
Schalter [03046863-01]
5.5
5.5 Pipettenwechsler
Pipettenwechsler
5.5.1
5.5.1 PPW Hauptplatine CPx [03069324-xx]
PPW Hauptplatine CPx [03069324-xx]
03069324-02
LED Farbe Status Beschreibung
LED 1 GN ON 24 VDC an Stecker X3:4
Schalter Signalname Stellplatz 1 (Portal 1) Stellplatz 2 (Portal 2)
S1.1 ADR_0 ON ON
S1.2 ADR_1 ON OFF
Platinenbeschreibung
5.5.2 Pipettenwechsler-Hauptplatine C&P20P [03107652-xx] Pipettenwechsler
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 327
LED [03069324-02]
5.5.2

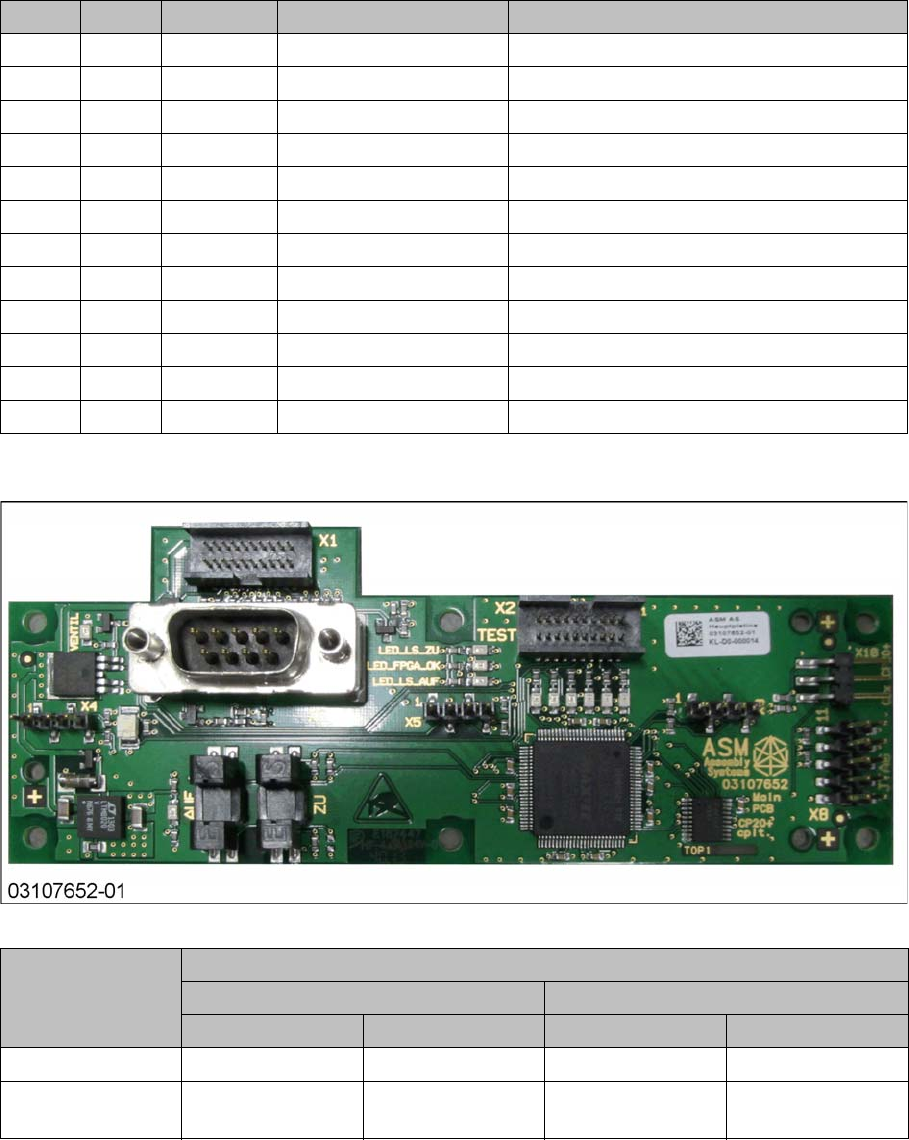

5.5.2 Pipettenwechsler-Hauptplatine C&P20P [03107652-xx]
Pipettenwechsler-Hauptplatine C&P20P [03107652-xx]
Pipettenwechsler CP20P - Jumper X10
Jumper X10
LED Farbe Status Signalname Beschreibung
H1 GN ON LED_Magazine_OK Magazine korrekt eingesetzt
H2 GN ON LED_LB_OPENED Betätiger Lichtschranke „offen“
H3 GN ON LED_LB_CLOSED Betätiger Lichtschranke „geschlossen“
H4 GN ON LED_FPGA_OK FPGA ist geladen und betriebsbereit
H5 GN ON SWITCH_VALVE Ventilspannung +24V vorhanden
H6 GN ON P3V3 Logikspannung +3.3V vorhanden
H7 RD ON FPGA_TEST_6 Interner FPGA-Status 1
H8 RD ON FPGA_TEST_2 Interner FPGA-Status 2
H9 RD ON FPGA_TEST_4 Interner FPGA-Status 3
H10 RD ON FPGA_TEST_1 Interner FPGA-Status 4
H11 RD ON FPGA_TEST_3 Interner FPGA-Status 5
H12 RD ON FPGA_TEST_5 Interner FPGA-Status 6
Kopf Jumper-Position
SW <= 706.x SW >= 707.x
E/A-Controller XFCU E/A-Controller XFCU
CPx, DLM 1-2 1-2 1-2 2-3
C&P20P --- --- --- 2-3 (Werkseinstel
-
lung)
Platinenbeschreibung
Stationäre Kameras 5.6.1 Vision-LED-Treiber VLT33 [03039244-xx]
328 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
5.6
5.6 Stationäre Kameras
Stationäre Kameras
5.6.1

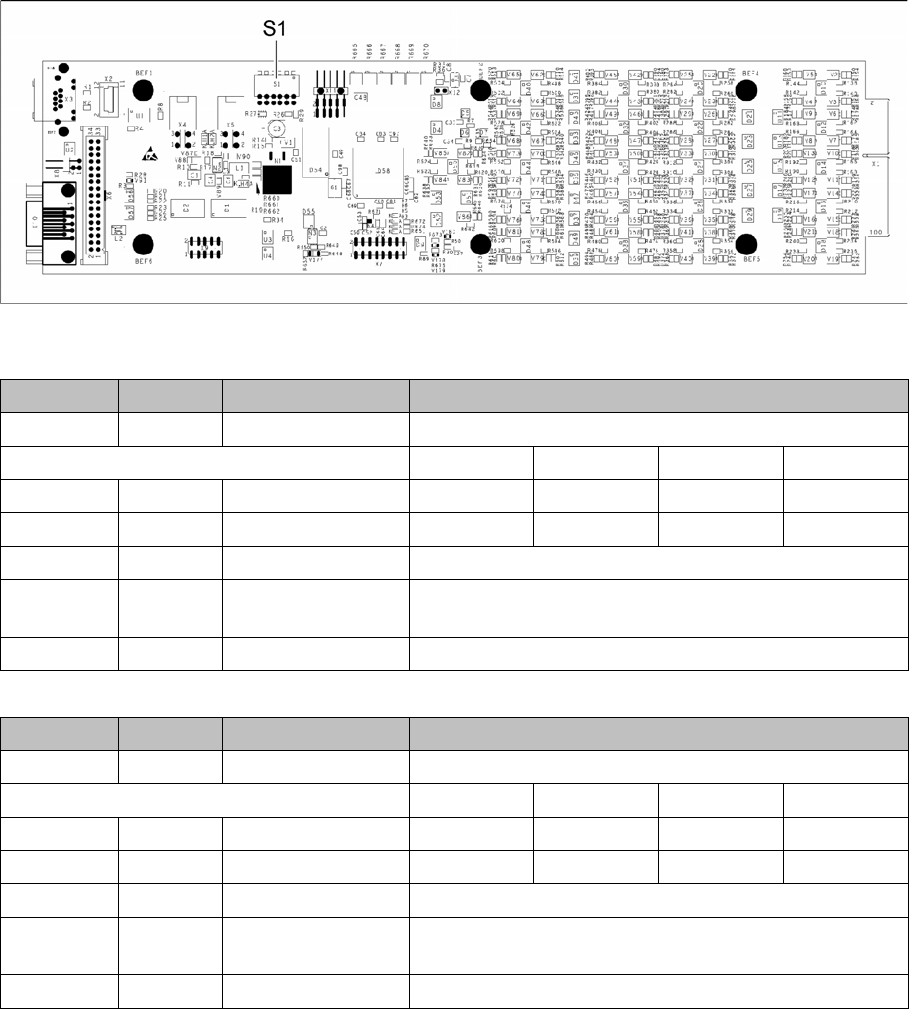

5.6.1 Vision-LED-Treiber VLT33 [03039244-xx]
Vision-LED-Treiber VLT33 [03039244-xx]
Diese Platine ist Bestandteil der stationären Kameras SST25, SST33 und SST36. Je nach Maschinen
-
typ können nur bestimmte stationäre Kameras verbaut werden.
03039244-03
DIP-Schalter S1 für SST25 [03039244-03]
DIP-Schalter S1 für SST33, 36 [03039244-03]
Schalter Status Signalname Beschreibung
S1.1 OFF VCU_CODE OFF: Normalbetrieb, ON: Reset
Portal 1 Portal 2 Portal 3 Portal 4
S1.2 ON/OFF PORTAL_ID_0 OFF ON OFF ON
S1.3 ON/OFF PORTAL_ID_1 OFF OFF ON ON
S1.4 OFF SMD_LED OFF: Standard-LED, ON: SMD-LED
S1.5 OFF CAN_H OFF: mit CAN-Abschlusswiderstand
ON: ohne CAN-Abschlusswiderstand
S1.6 OFF CAN_GRUPPE OFF: FC-Camera, ON: IC-Camera
Schalter Status Signalname Beschreibung
S1.1 OFF VCU_CODE OFF: Normalbetrieb, ON: Reset
Portal 1 Portal 2 Portal 3 Portal 4
S1.2 ON/OFF PORTAL_ID_0 OFF ON OFF ON
S1.3 ON/OFF PORTAL_ID_1 OFF OFF ON ON
S1.4 OFF SMD_LED OFF: Standard-LED, ON: SMD-LED
S1.5 OFF CAN_H OFF: mit CAN-Abschlusswiderstand
ON: ohne CAN-Abschlusswiderstand
S1.6 ON CAN_GRUPPE ON: IC-Camera, OFF: FC-Camera
