Servicearbeiten 3.1.1 Gasdruckfeder an den Hauben tauschen [03086 743-xx] Grundma schine Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 35 3.1.1.1 3 . 1 . 1 . 1 P r o b le m b e h a n d lu n g – L o s e V e r s c h r a u …
Servicearbeiten
Grundmaschine 3.1.1 Gasdruckfeder an den Hauben tauschen [03086743-xx]
34 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
Ausbau
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Schalten Sie die Maschine aus, trennen Sie diese
vom Stromversorgungsnetz und sichern Sie die Ma
-
schine gegen Wiedereinschalten. Beachten Sie dazu
Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun
ist..." [ ➙ 13].
► Öffnen Sie die Haube und fixieren Sie diese in einer
geeigneten Arbeitsposition, so dass diese sich nicht
mehr selbständig schließen kann.
► Lösen Sie den Sicherungsring (1) am unteren Halter
der Gasdruckfeder und nehmen Sie den Sicherungs
-
ring heraus.
VORSICHT!
Sobald ein Sicherungsring gelöst ist kann die Haube
ohne ausreichende Fixierung herunterfallen.
► Lösen Sie den Sicherungsring am oberen Halter der
Gasdruckfeder und nehmen Sie den Sicherungsring
heraus.
► Ziehen Sie die Gasdruckfeder oben und unten vom
Kugelkopf herunter.
VORSICHT
Einbauhinweise
► Achten Sie auf die korrekte Einbaurichtung der Gasdruckfeder.
► Möglicherweise müssen Sie die Gasdruckfeder für den Einbau etwas stauchen.
Servicearbeiten
3.1.1 Gasdruckfeder an den Hauben tauschen [03086743-xx] Grundmaschine
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 35
3.1.1.1
3.1.1.1 Problembehandlung – Lose Verschraubungen an den Gasdruckfedern
Problembehandlung – Lose Verschraubungen an den Gasdruckfedern
Problem
Aufgrund gelöster Verschraubungen an den Gasdruckfedern kann es zum Portalcrash kommen.
Ursache
Teile, Hilfsmittel und Werkzeug
▪ Ggf. Loctite 638 [00317731-xx]
Problembehebung für FS01
An älteren Versionen der Gasdruckfedern mit FS01
können sich die Verschraubungen (1) zwischen Gas
-
druckfeder und den Endstücken lösen.
SX1/SX2/DX1/DX2:
Gasdruckfeder 08/19 175N [03057763
-
01]
SIPLACE SX4/DX4/X-Serie S:
Gasdruckfeder D3D3B90-135-430-004/230N
[03086743
-
01]
Betroffene Maschinen:
SX1/SX2, DX1/DX2: K001G- bis K800G-,
L001G- bis L059G-, L200G- bis L499G-
SX4/DX4: F001- bis F186-
X-Serie S: G001- bis G102-
HINWEIS!
Seit KW30/2013 und an neueren Versionen der Gas
-
druckfedern mit FS02 besteht dieses Problem nicht
mehr.
► Überprüfen Sie die Verschraubungen an den Gas
-
druckfedern.
► Hat sich die Verschraubung gelöst, dann gehen Sie
wie folgt vor:
► Bauen Sie die Gasdruckfeder aus (siehe vorherge
-
hendes Kapitel).
► Demontieren Sie die beiden Endstücke.
► Stellen Sie sicher dass die Gewinde fett- und staub
-
frei sind.
► Benetzen Sie die Gewinde der Gasdruckfeder mit
Loctite 638 und drehen Sie die Endstücke wieder auf
die Gasdruckfeder auf.
► Bauen Sie die Gasdruckfeder wieder ein (siehe vor
-
hergehendes Kapitel).
Servicearbeiten
Grundmaschine 3.1.2 Führungsrollen an den Hauben tauschen
36 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.1.2
3.1.2 Führungsrollen an den Hauben tauschen
Führungsrollen an den Hauben tauschen
Teile, Hilfsmittel und Werkzeug
▪ Pro Maschine:
– 4x Rollekomplett - Pack zu 20 Stück [03078561-xx]
– 4x DIN915-M8x16 - Pack zu 10 Stück [00304354-xx]
oder
4x DIN EN ISO4026-M8x16-A2-21H - Pack zu 10 Stück [03025582-xx]
▪ Gabelschlüssel Größe 10
▪ Inbusschlüssel
Vorgehensweise
► Um die Arbeiten zu erleichtern gehen Sie wie folgt vor:
SX1/SX2: Öffnen Sie die beiden Portalwechseltüren und bewegen Sie die Hauben aus der Führung
heraus.
X-Serie (S), SX4/DX4: Demontieren Sie den unteren Anschlag.

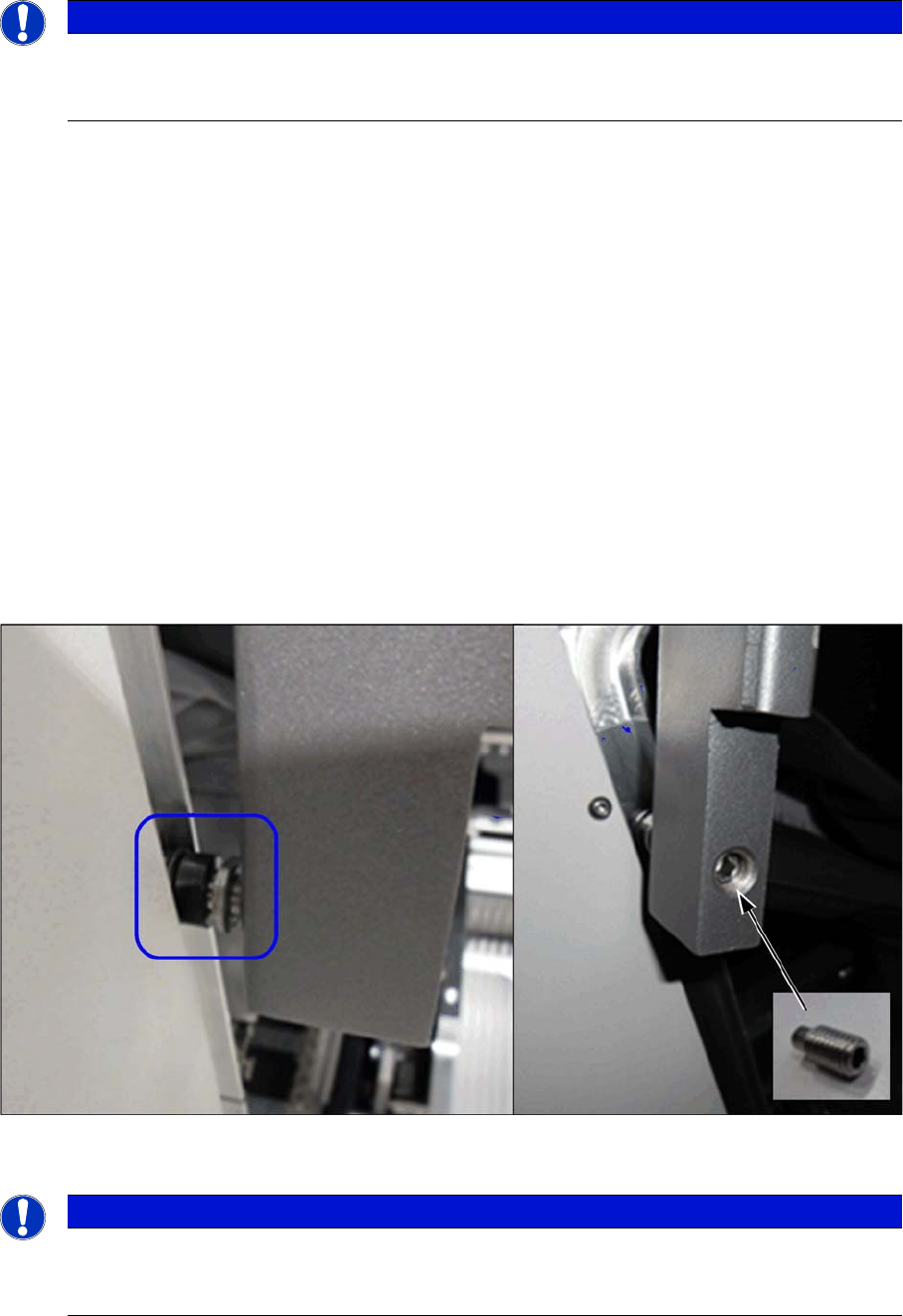

► Lockern Sie die Verschraubung der Rolle (Gabelschlüssel Größe 10). Drehen Sie diese soweit wie
nötig heraus.
► Drehen Sie von innen einen Gewindestift zum Kontern ein und ziehen Sie diesen fest.
Kontrolle
► Überprüfen Sie, ob die Haube über den gesamten Bereich leichtgängig zu bewegen ist. Stellen Sie
die Hauben ggf. neu ein (siehe "4.2.1 Einstellung der Maschinenhauben" [ ➙ 249]).
HINWEIS
Beispielhafte Darstellung
Der die folgenden Abschnitte sind am Beispiel einer SX1/SX2 beschrieben. Die Vorgehenswei
-
se an anderen Maschinen ist analog. Auf relevante Unterschiede wird explizit hingewiesen.
HINWEIS
Überdeckung
Zwischen Rolle und Führung muss über die gesamte Länge der Führungsschienen mindestens
75 % Überdeckung bestehen.
