Servicearbeiten
3.2.3 Eingangsspannung an der Einschaltstrombegrenzung (A1) kontrollieren Elektrik
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 41
3.2.3
3.2.3 Eingangsspannung an der Einschaltstrombegrenzung (A1) kontrollieren
Eingangsspannung an der Einschaltstrombegrenzung (A1) kontrollieren
GEFAHR – Spannungen (ohne SMPS)
Kontrolle/Einstellung
► Demontieren Sie das Schutzgitter über den Platinen. Lösen Sie dazu die vier Schrauben seitlich am
Gitter.
► Überprüfen Sie die Brückenbelegung und korrigieren Sie diese, wenn nötig.
Beachten Sie hierzu ggf. auch die Stellung des Jumpers J1 (siehe "5.1.5 Einschaltstrombegrenzer
Trafo (A1) [03066830-xx]" [ ➙ 308]).
► Montieren Sie das Schutzgitter wieder.
Sehen Sie dazu auch...
1.1.3 Sicherheitshinweise zur Stromversorgung [ ➙ 10]
GEFAHR
Spannungen
Bei einer zu Messzwecken oder Brückenkontrolle frei zugänglichen und angeschlossenen
Stromversorgung besteht das Risiko gefährlicher Berührspannungen und der Kurzschlussbil
-
dung.
Bei Nichtbeachtung der Sicherheitshinweise besteht Gefahr für Mensch und Maschine!
Die Messungen sind nur durch speziell geschulte Servicetechniker zu leisten und erfordern da
-
her eine entsprechende Zusatzqualifikation und -kenntnisse.
► Beachten Sie insbesondere Abschnitt Sicherheitshinweise zur Stromversorgung (ohne
SMPS).

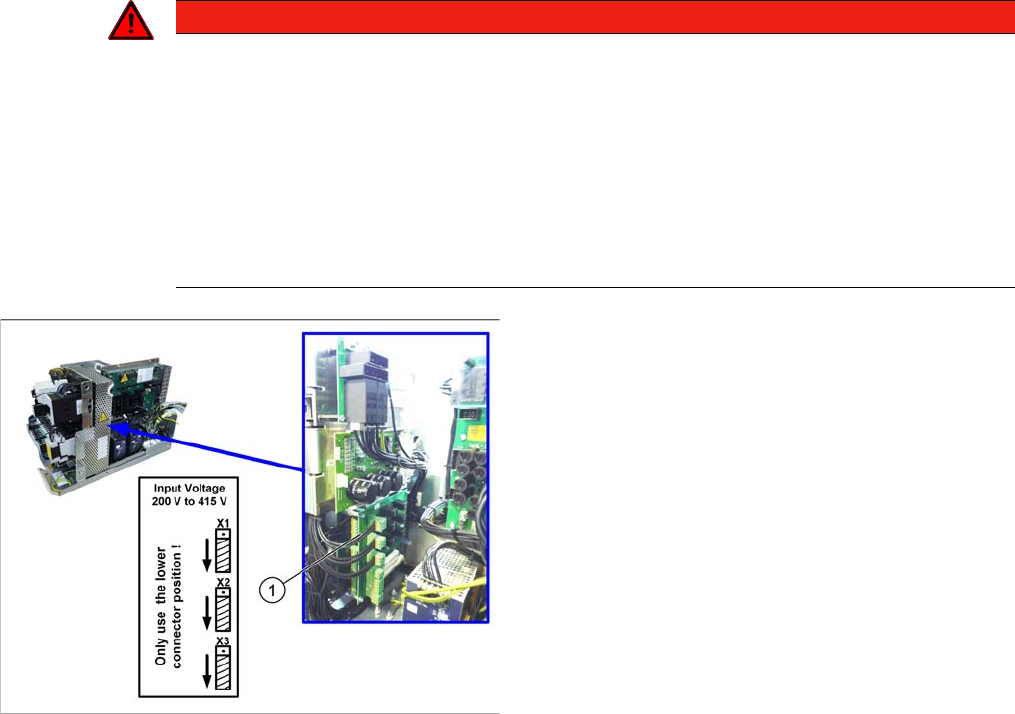

1. Platine A1 für die Einschaltstrombegrenzung Trafo
X1, X2, X3: Stecker zur Konfiguration der Einschalt
-
strombegrenzung
Die Einschaltstrombegrenzung muss unabhängig von
der Versorgungsspannung immer auf 400 V eingestellt
sein. Dies geschieht mit Hilfe von steckbaren Brücken auf
der Platine für die Einschaltstrombegrenzung (1).
► Überprüfen Sie die Brückenbelegung und korrigieren
Sie diese, wenn nötig.
Servicearbeiten
Elektrik 3.2.4 Eingangsspannung am Trafomodul prüfen
42 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.2.4
3.2.4 Eingangsspannung am Trafomodul prüfen
Eingangsspannung am Trafomodul prüfen
Die Primärseite des Drehstromtransformators muss für die jeweilige Versorgungsspannung konfiguriert
sein.
Vorgehensweise
GEFAHR – Spannungen (ohne SMPS)
► Überprüfen Sie am Klemmenfeld (1), ob die Primärseite des Drehstromtransformators (Kabel zu (2))
für die jeweilige Versorgungsspannung korrekt angeschlossen ist.
In der nachfolgenden Übersicht sehen Sie die Anschlussmöglichkeiten für die Primärspannungen des
Drehstromtransformators:
Sehen Sie dazu auch...
1.1.3 Sicherheitshinweise zur Stromversorgung [ ➙ 10]

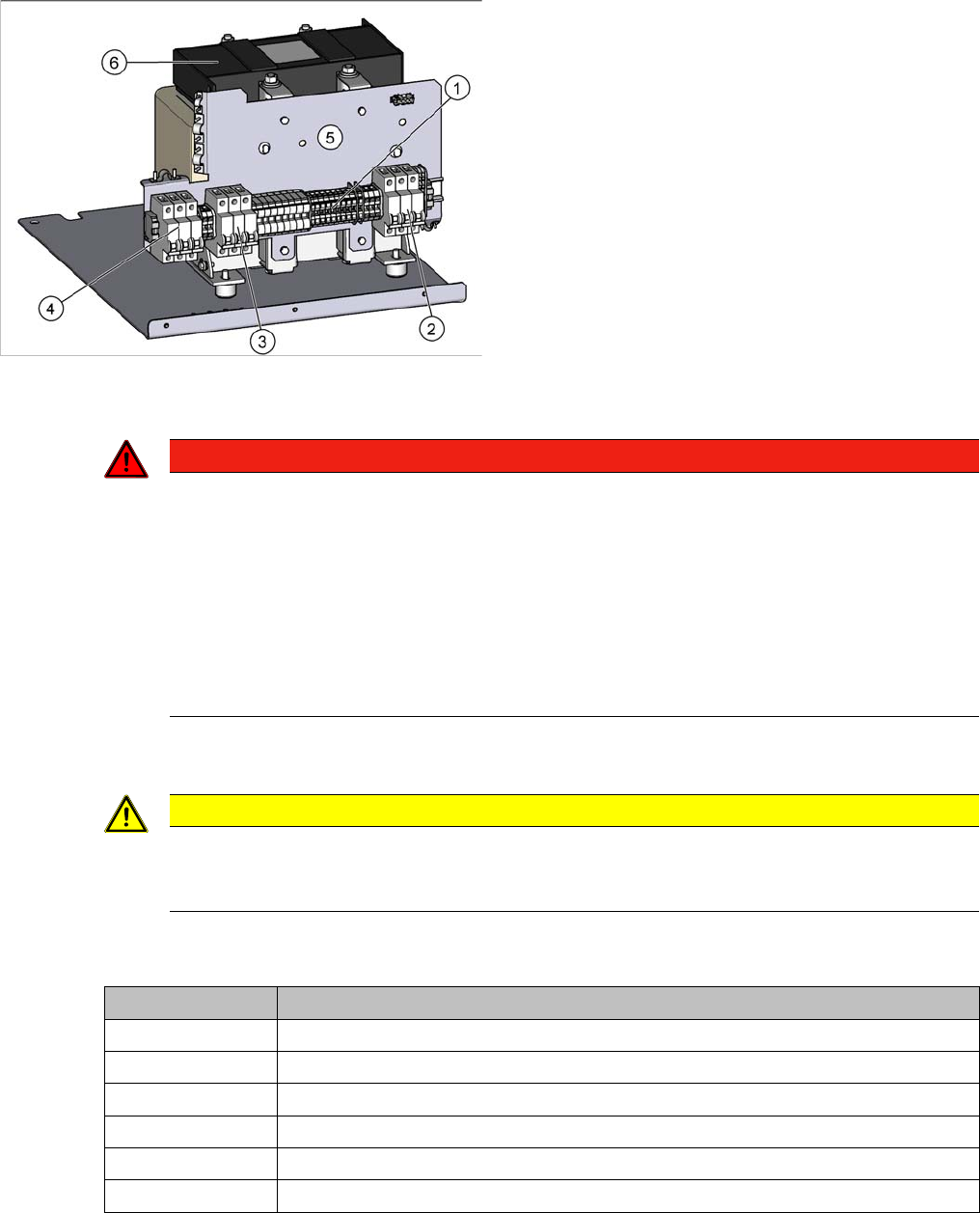

1. Klemmenfeld mit Primäranschlüssen des Drehstrom
-
transformators
2. Sicherungen
3. Sicherungen
4. Sicherungen
5. Einbauplatz für die Elektrik für die Option Vakuum
-
pumpe
6. Drehstromtransformator
GEFAHR
Spannungen
Bei einer zu Messzwecken oder Brückenkontrolle frei zugänglichen und angeschlossenen
Stromversorgung besteht das Risiko gefährlicher Berührspannungen und der Kurzschlussbil
-
dung.
Bei Nichtbeachtung der Sicherheitshinweise besteht Gefahr für Mensch und Maschine!
Die Messungen sind nur durch speziell geschulte Servicetechniker zu leisten und erfordern da
-
her eine entsprechende Zusatzqualifikation und -kenntnisse.
► Beachten Sie insbesondere Abschnitt Sicherheitshinweise zur Stromversorgung (ohne
SMPS).
VORSICHT
3x 200 V, 3x 208 V
Die japanischen Versorgungsnetze (3x 200 V~) und Versorgungsnetze in den USA
(3x 208 V~) werden an die Klemmen für 3x 204 V~ angeschlossen.
Klemmenfeld Spannung
1U1, 1V1, 1W1 415 VAC
3U3, 3V3, 3W3 400 VAC
4U4, 4V4, 4W4 380 VAC
5U5, 5V5, 5W5 230 VAC
6U6, 6V6, 6W6 220 VAC
7U7, 7V7, 7W7 204 VAC
Servicearbeiten
3.2.5 AC/DC-Konverter (PS1) 25 V tauschen [03055232-xx] Elektrik
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 43
3.2.5
3.2.5 AC/DC-Konverter (PS1) 25V tauschen [03055232-xx]
AC/DC-Konverter (PS1) 25 V tauschen [03055232-xx]
Teile, Hilfsmittel und Werkzeug
▪ AC/DC-Konverter DC24V/20A 3-Phasen, eingestellt auf DC25 V [03055232-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie alle Verbindungen zum Modul. Markieren Sie sich ggf. deren Position, um diese später
wieder eindeutig zuordnen zu können.
► Drücken Sie zur Entriegelung den Hebel hinten am Modul nach unten und ziehen Sie das Modul von
der Schiene ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:

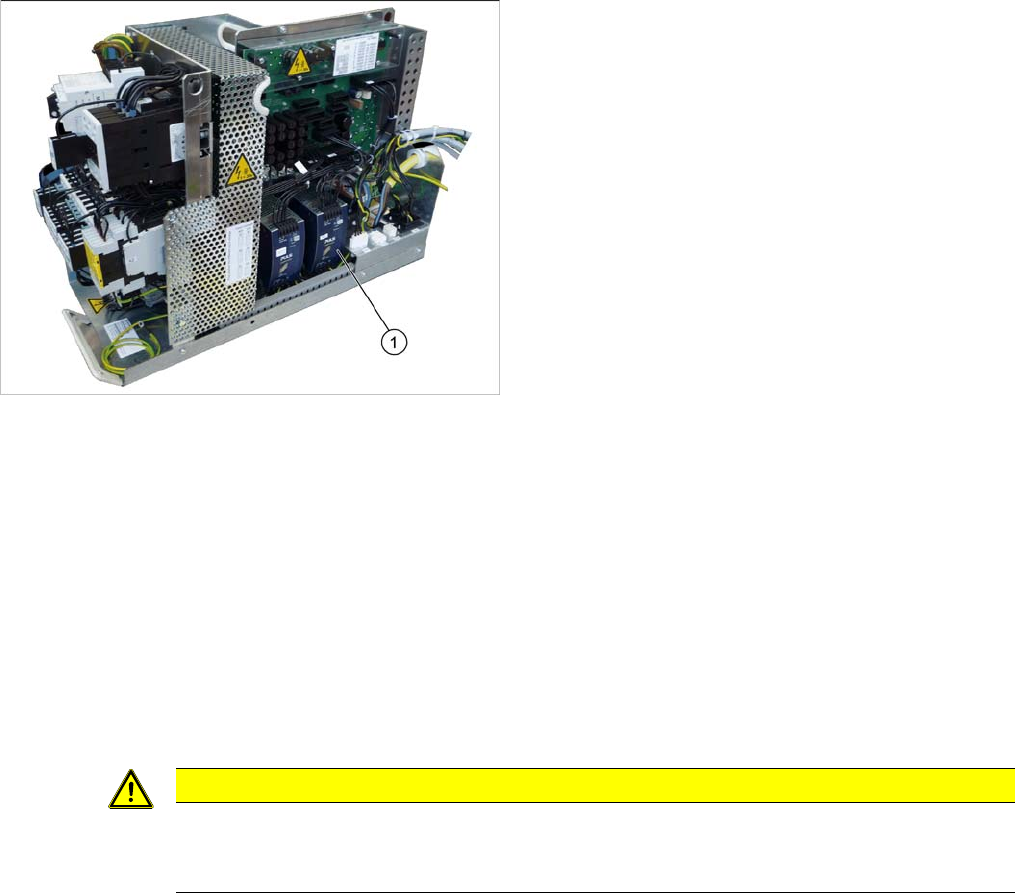

1. AC/DC-Konverter (PS1) 25 V
VORSICHT
Einbauhinweise
► Stellen Sie die Spannung auf 25 V ein. (Siehe "4.3.2 Spannung an den AC/DC-Konvertern
einstellen" [ ➙ 255])
