Servicearbeiten
3.2.7 Einschaltstrombegrenzer Servo (A2) tauschen [03058951-xx] Elektrik
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 45
3.2.7
3.2.7 Einschaltstrombegrenzer Servo (A2) tauschen [03058951-xx]
Einschaltstrombegrenzer Servo (A2) tauschen [03058951-xx]
Teile, Hilfsmittel und Werkzeug
▪ Einschaltstrombegrenzer Servo [03058951-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie die Befestigungsschrauben der Gitterabdeckung und nehmen Sie diese ab.
► Lösen Sie alle Verbindungen zur Platine A1. Markieren Sie sich ggf. deren Position, um diese später
wieder eindeutig zuordnen zu können.
► Lösen Sie die Befestigungsschrauben der Platine A1 und nehmen Sie diese ab.
► Lösen Sie alle Verbindungen zur Platine A2. Markieren Sie sich ggf. deren Position, um diese später
wieder eindeutig zuordnen zu können.
► Lösen Sie die Befestigungsschrauben der Platine A2 und nehmen Sie diese ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
1. Hier sind zwei Platinen übereinander montiert.
Vorne: Einschaltstrombegrenzer Trafo (A1)
Dahinter: Einschaltstrombegrenzer Servo (A2)
Servicearbeiten
Elektrik 3.2.8 Gleichrichter-Platine (A7) tauschen [03069283-xx]
46 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.2.8
3.2.8 Gleichrichter-Platine (A7) tauschen [03069283-xx]
Gleichrichter-Platine (A7) tauschen [03069283-xx]
Teile, Hilfsmittel und Werkzeug
▪ Gleichrichter-Platine [03069283-xx]
▪ Wärmeleitpaste
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie die Befestigungsschrauben der Gitterabdeckung und nehmen Sie diese ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
1. Gleichrichter-Platine (A7)
2. Befestigungsschrauben Gitterabdeckung
► Lösen Sie alle Verbindungen zur Platine A7. Markie
-
ren Sie sich ggf. deren Position, um diese später wie
-
der eindeutig zuordnen zu können.
► Lösen Sie die Befestigungsschrauben der Platine A7.
Nun ist die Platine noch mit den Gleichrichtern ver
-
bunden.
► Die Gleichrichter sind mit Schrauben auf einer
Kühlfläche befestigt. Lösen Sie die Befestigungs
-
schrauben der Gleichrichter (1) und (2).
► Nehmen Sie die Platine und die Gleichrichter ab.
VORSICHT
Einbauhinweise
► Reinigen Sie die Kühlkörperflächen vor dem Wiedereinbau.
► Tragen Sie die Wärmeleitpaste in einer dünnen Schicht auf die Gleichrichter auf. Orientie
-
ren Sie sich dabei ggf. an der alten Platine.
Servicearbeiten
3.2.9 Lastzuschaltung (A6) tauschen [03094585-xx] Elektrik
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 47
3.2.9
3.2.9 Lastzuschaltung (A6) tauschen [03094585-xx]
Lastzuschaltung (A6) tauschen [03094585-xx]
Teile, Hilfsmittel und Werkzeug
▪ FBG dyn. Lastzuschaltung Zwischenkreis [03094585-xx] (ersetzt: Lastzuschaltung LZS260/1000
[03061114
-
xx])
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie die Befestigungsschrauben der Gitterabdeckung und nehmen Sie diese ab.
► Ziehen Sie die Lastzuschaltung aus dem Steckplatz.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.

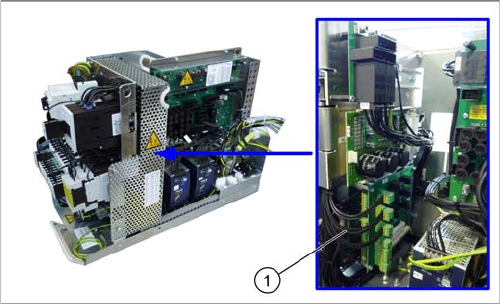

1. Lastzuschaltung (A6)
