Servicearbeiten 3.2.9 Lastzuschaltung (A6) tauschen [03094585-xx] Elektrik Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 47 3.2.9 3 . 2 . 9 L a s t z u s c h a lt u n g ( A 6 ) t a u s c h e n [ 0 3 0 9 4 5 8 5 - x x ] L…
Servicearbeiten
Elektrik 3.2.8 Gleichrichter-Platine (A7) tauschen [03069283-xx]
46 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.2.8
3.2.8 Gleichrichter-Platine (A7) tauschen [03069283-xx]
Gleichrichter-Platine (A7) tauschen [03069283-xx]
Teile, Hilfsmittel und Werkzeug
▪ Gleichrichter-Platine [03069283-xx]
▪ Wärmeleitpaste
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie die Befestigungsschrauben der Gitterabdeckung und nehmen Sie diese ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:

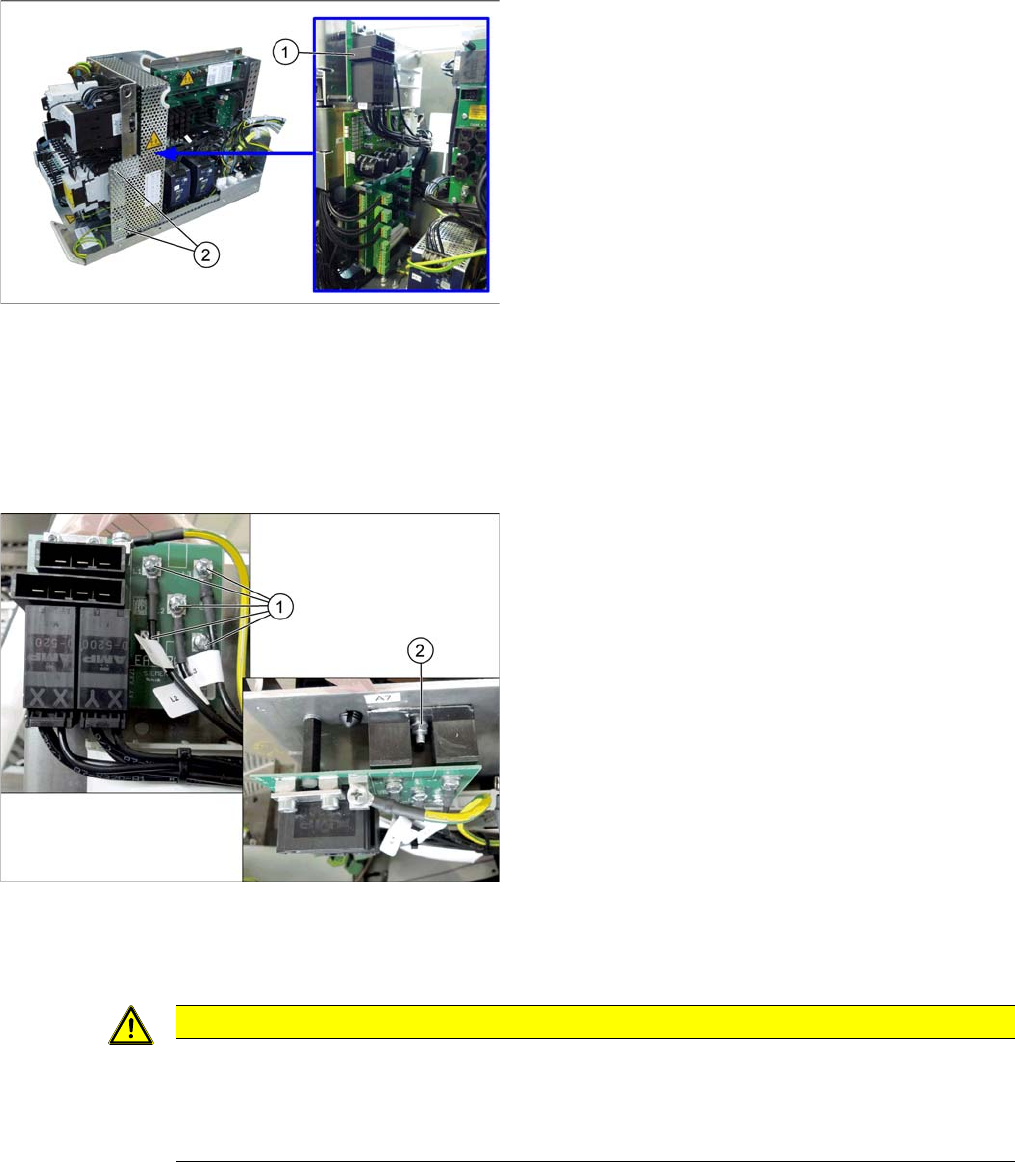

1. Gleichrichter-Platine (A7)
2. Befestigungsschrauben Gitterabdeckung
► Lösen Sie alle Verbindungen zur Platine A7. Markie
-
ren Sie sich ggf. deren Position, um diese später wie
-
der eindeutig zuordnen zu können.
► Lösen Sie die Befestigungsschrauben der Platine A7.
Nun ist die Platine noch mit den Gleichrichtern ver
-
bunden.
► Die Gleichrichter sind mit Schrauben auf einer
Kühlfläche befestigt. Lösen Sie die Befestigungs
-
schrauben der Gleichrichter (1) und (2).
► Nehmen Sie die Platine und die Gleichrichter ab.
VORSICHT
Einbauhinweise
► Reinigen Sie die Kühlkörperflächen vor dem Wiedereinbau.
► Tragen Sie die Wärmeleitpaste in einer dünnen Schicht auf die Gleichrichter auf. Orientie
-
ren Sie sich dabei ggf. an der alten Platine.
Servicearbeiten
3.2.9 Lastzuschaltung (A6) tauschen [03094585-xx] Elektrik
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 47
3.2.9
3.2.9 Lastzuschaltung (A6) tauschen [03094585-xx]
Lastzuschaltung (A6) tauschen [03094585-xx]
Teile, Hilfsmittel und Werkzeug
▪ FBG dyn. Lastzuschaltung Zwischenkreis [03094585-xx] (ersetzt: Lastzuschaltung LZS260/1000
[03061114
-
xx])
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie die Befestigungsschrauben der Gitterabdeckung und nehmen Sie diese ab.
► Ziehen Sie die Lastzuschaltung aus dem Steckplatz.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.

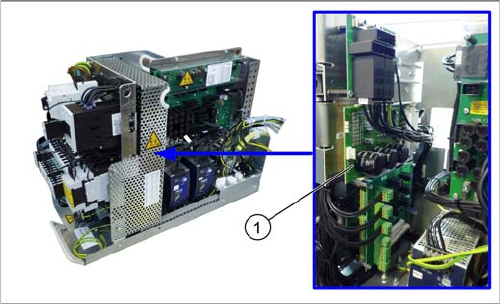

1. Lastzuschaltung (A6)
Servicearbeiten
Elektrik 3.2.10 AC/DC-Konverter (PS2) 42 V tauschen [03052547-xx]
48 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.2.10
3.2.10 AC/DC-Konverter (PS2) 42V tauschen [03052547-xx]
AC/DC-Konverter (PS2) 42 V tauschen [03052547-xx]
Teile, Hilfsmittel und Werkzeug
▪ AC/DC-Konverter DC36 V - eingestellt auf 42V - 13,3A 3-Phasen [03076588-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie alle Verbindungen zum Modul. Markieren Sie sich ggf. deren Position, um diese später
wieder eindeutig zuordnen zu können.
► Drücken Sie zur Entriegelung den Hebel hinten am Modul nach unten und ziehen Sie das Modul von
der Schiene ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:

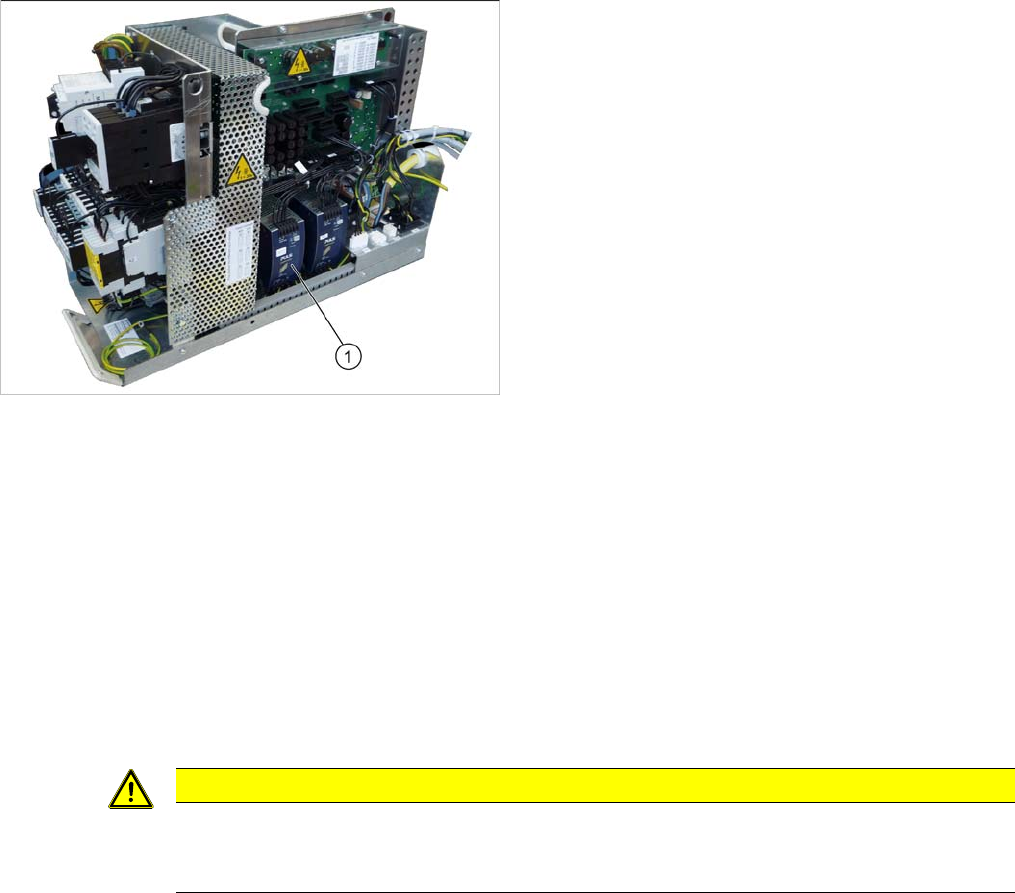

1. AC/DC-Konverter (PS2) – eingestellt auf 42 V
VORSICHT
Einbauhinweise
► Stellen Sie die Spannung auf 42 V ein. (Siehe "4.3.2 Spannung an den AC/DC-Konvertern
einstellen" [ ➙ 255])
