Servicearbeiten Elektrik 3.2.12 Motorschutzschalter PKZ2 tauschen [00342494-xx] 50 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 3.2.12 3 . 2 . 1 2 M o t o r s c h u t z s c h a lt e r P K Z 2 t a u s c h e n [ 0 0 3 4 2…
Servicearbeiten
3.2.11 Motorschutzschalter/Motorschutz-Auslöserblock tauschen Elektrik
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 49
3.2.11
3.2.11 Motorschutzschalter/Motorschutz-Auslöserblock tauschen
Motorschutzschalter/Motorschutz-Auslöserblock tauschen
Übersicht
► Wählen Sie das passende Kapitel:
▪ "3.2.12 Motorschutzschalter PKZ2 tauschen [00342494-xx]" [ ➙ 50]
▪ "3.2.13 Motorschutz-Auslöserblock (PKZ2) tauschen" [ ➙ 52]
▪ "3.2.14 Motorschutzschalter PKE32/XTU-32 tauschen [03098183-xx]" [ ➙ 55]

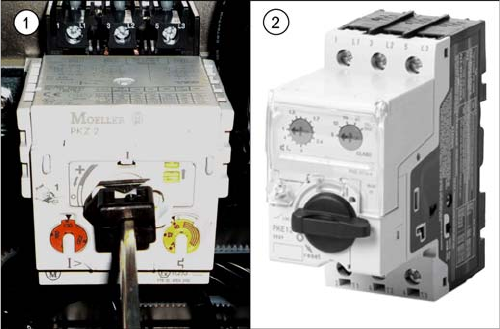

1. Motorschutzschalter – alte Version mit Motorschutz-
Auslöserblock (abgekündigt)
2. Motorschutzschalter – neue Version ohne Motor
-
schutz-Auslöserblock
Servicearbeiten
Elektrik 3.2.12 Motorschutzschalter PKZ2 tauschen [00342494-xx]
50 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.2.12
3.2.12 Motorschutzschalter PKZ2 tauschen [00342494-xx]
Motorschutzschalter PKZ2 tauschen [00342494-xx]
Teile, Hilfsmittel und Werkzeug
▪ Motorschutzschalter PKZ2 Grundgerät 3 polig [00342494-xx]
Dazu gehört ein Motorschutz-Auslöseblock:
– Motorschutz-Auslöseblock ZM-32-PKZ2 (US Version) [00342496-xx]
– Motorschutz-Auslöseblock ZM-16-PKZ2 (alle außer US) [00342495-xx]
Übersicht
HINWEIS
Alte Version [00342494-xx]
Diese Version des Motorschutzschalters ist abgekündigt und muss ggf. gegen die neue Version
"Motorschutzschalter PKE32/XTU-32 komplett 3polig" [03098183-xx] getauscht werden.
► Lesen Sie dazu auch Abschnitt "3.2.14 Motorschutzschalter PKE32/XTU-32 tauschen
[03098183-xx]" [➙55] und die technische Information "Abkündigung 'Motorschutzschalter
PKZ2 Grundgerät 3pol' [00342494-xx]" [TI2015-03D02] [EN: TI2015-03E02].
HINWEIS
Motorschutz-Auslöseblock
Zum Motorschutzschalter gehört der passende Motorschutz-Auslöseblock.
► Für den Tausch des Motorschutz-Auslöseblocks lesen Sie Abschnitt "3.2.13 Motorschutz-
Auslöserblock (PKZ2) tauschen" [➙52]. Achten Sie insbesondere auf die richtigen Einstel
-
lungen.
Motorschutz- und Hauptschalter (am Beispiel X-Serie,
US-Version)
1. Motorschutzschalter
2. Hauptschalter (nur US-Version)
Bei Nicht-US-Versionen fungiert der Motorschutzschalter
zusätzlich als Hauptschalter.
Servicearbeiten
3.2.12 Motorschutzschalter PKZ2 tauschen [00342494-xx] Elektrik
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 51
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
Stromversorgung auf Spannungsfreihe it prüfen
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und beachten Sie
die Wartezeiten.
► Lösen Sie alle Verbindungen zum Motorschutzschalter. Markieren Sie sich ggf. deren Position, um
diese später wieder eindeutig zuordnen zu können.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
1. Motorschutzschalter PKZ2 Grundgerät 3pol
[00342494-xx]
(abgekündigt, nicht Rückwärtskompatibel)
2. Motorschutz-Auslöser A-PKZ2-A [03078388-xx]
(abgekündigt, nicht Rückwärtskompatibel)
3. Motorschutz-Auslöserblock ZM-16-PKZ2 [00342495-
xx]
oder
Motorschutz-Auslöserblock ZM-32-PKZ2 [00342496-
xx]
(abgekündigt, nicht Rückwärtskompatibel)
► Entfernen Sie die Stange, welche den
Motorschutzschalter (1) mit dem äußeren Haupt
-
schaltergriff verbindet. Drücken Sie dazu die weißen
Kunststoffklammern zusammen (2) und ziehen Sie
die Stange ab (3).
► Nehmen Sie den Motorschutzschalter von der Schie
-
ne ab.
HINWEIS
Einbauhinweise
► Prüfen Sie die Einstellung des Motorschutz-Auslöserblocks (siehe "3.2.13 Motorschutz-
Auslöserblock (PKZ2) tauschen" [ ➙ 52]).
