Servicearbeiten
3.2.13 Motorschutz-Auslöserblock (PKZ2) tauschen Elektrik
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 53
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
Stromversorgung auf Spannungsfreihe it prüfen
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und beachten Sie
die Wartezeiten.
► Drehen Sie Schalter (1) im Gegenuhrzeigersinn in
Stellung "0"
► Klappen Sie die Schutzklappe (1) auf.
► Schieben Sie die gelbe Sicherungslasche (1) mit
dem Schraubendreher nach oben.
► Ziehen Sie den Motorschutz-Auslöserblock (1) her
-
aus.
Servicearbeiten
Elektrik 3.2.13 Motorschutz-Auslöserblock (PKZ2) tauschen
54 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
Einbau
Einstellungen des Motorschutz-Auslöseblocks
Motorschutz-
Auslöseblock
Gelbe Einstellscheibe
für Überstrom-
Auslöseschwelle
Rote Einstellscheibe
für Kurzschlussstrom-
Auslöseschwelle
X-Serie/SX4/DX4 bei 3x208V~ +/
-
5%
(US Version)
ZM-32-PKZ2 24 A 375 A
X-Serie/SX4/DX4 bei 3x400V~ +/
-
5% ZM-16-PKZ2 16 A 200 A
SX1/SX2/DX1/DX2 bei 3x208V~ +/-5% ZM-16-PKZ2 16 A 130 A
SX1/SX2/DX1/DX2 bei 3x400V~ +/-5% ZM-16-PKZ2 10 A 130 A

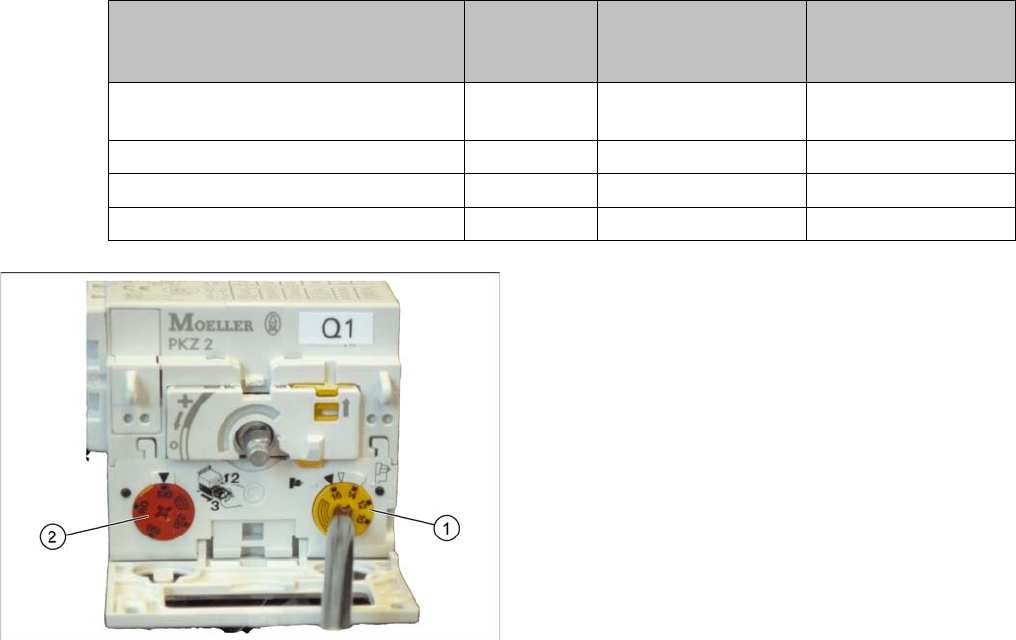

► Prüfen Sie die Auslöseschwelle für den Überstrom
(gelbe Einstellscheibe (1)).
► Prüfen Sie die Auslöseschwelle für den Kurzschluss
-
strom (rote Einstellscheibe (2)).
► Setzen Sie den Motorschutz-Auslöserblock ein.
► Schieben Sie die gelbe Sicherungslasche nach un
-
ten.
► Schließen Sie die graue Schutzklappe.
► Drehen Sie den Drehschalter im Uhrzeigersinn bis
zum Anschlag.
Servicearbeiten
3.2.14 Motorschutzschalter PKE32/XTU-32 tauschen [03098183-xx] Elektrik
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 55
3.2.14
3.2.14 Motorschutzschalter PKE32/XTU-32 tauschen [03098183-xx]
Motorschutzschalter PKE32/XTU-32 tauschen [03098183-xx]
Fehlende Achsstütze – TI2013-07D10
Teile, Hilfsmittel und Werkzeug
▪ Motorschutzschalter PKE32/XTU-32 komplett 3p. [03098183-xx]
Der Motorschutzschalter wird inkl. Auslöseblock geliefert.
▪ Technische Information "Nachrüstanleitung Achsstütze Motorschutzschalter PKE32/XTU-32 kom
-
plett 3p. (Hauptschalter)" [DE: TI2013-07D10] [EN: TI2013-07E10].
Übersicht
VORSICHT
Neue Version
Verwechseln Sie diese Version des Motorschutzschalters nicht mit der alten Version. Achten
Sie insbesondere auf die Einstellungen.
HINWEIS
Fehlende Achsstütze
Die Maschine wird mit Hilfe einer Verlängerungsachse über den Motorschutzschalters ein-
bzw. ausgeschaltet. Beim Einfädeln des Türkupplungsgriffs auf die Verlängerungsachse des
Motorschutzschalters kann es zu einer Schrägstellung der Achse kommen. Dadurch wirkt eine
hohe Querkraft auf die Achskupplung des Motorschutzschalters, die dadurch brechen kann.
Dies kann dazu führen das die Maschine weder ein- bzw. ausgeschaltet werden kann.
An einigen Maschinen fehlt die zusätzliche Achsstütze am Maschinenschutzschalter. Diese
Achsstütze dient dazu die Schrägstellung der Verlängerungsachse zu begrenzen und somit die
Querkraft auf die Achskupplung zu reduzieren.
► Die Achsstütze kann nachgerüstet werden. Lesen Sie dazu die technische Information
"Nachrüstanleitung Achsstütze Motorschutzschalter PKE32/XTU-32 komplett 3p. (Haupt
-
schalter)" [DE: TI2013-07D10] [EN: TI2013-07E10].

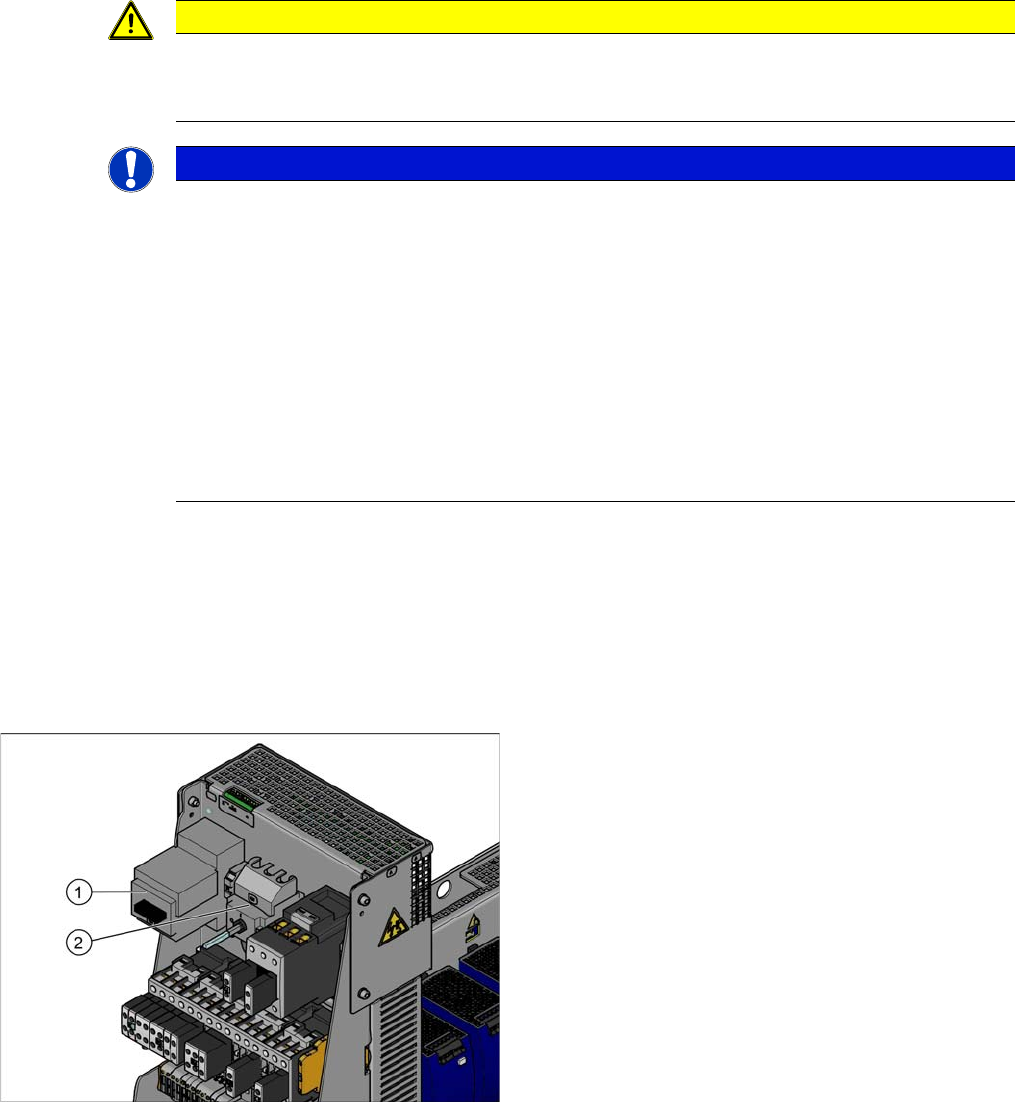

Motorschutz- und Hauptschalter (am Beispiel X-Serie,
US-Version)
1. Motorschutzschalter
2. Hauptschalter (nur US-Version)
Bei Nicht-US-Versionen fungiert der Motorschutzschalter
zusätzlich als Hauptschalter.
