Servicearbeiten Elektrik 3.2.14 Motorschutzschalter PKE32/XTU-32 tauschen [0 3098 183-xx] 58 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 Achsstütze montieren ► Setzen Sie die Achsstütze lock er auf und stecken Sie die …
Servicearbeiten
3.2.14 Motorschutzschalter PKE32/XTU-32 tauschen [03098183-xx] Elektrik
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 57
► Lösen Sie die elektrischen Verbindungen zum Motorschutzschalter. Markieren Sie sich ggf. deren
Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
► Markieren Sie die Position des Motorschutzschalters auf der Hutschiene.
► Nehmen Sie den Motorschutzschalter von der Hutschiene ab.
Einbau
► Bauen Sie den Arbeitsstromauslöser vom alten auf den neuen Motorschutzschalter um. Lesen Sie
dazu Abschnitt "3.2.15 Arbeitsstromauslöser A-PKZ0 24VDC tauschen [03102397-xx]" [ ➙ 61].
► Montieren Sie den neuen Motorschutzschalter inkl. Arbeitsstromauslöser auf die Hutschiene. Achten
Sie auf die vorher markierte Position und die Orientierung.
► Stellen Sie die elektrischen Verbindungen wieder her.
Die Klemmschrauben werden mit einem Drehmoment angezogen. Die gültigen Drehmomente fin
-
den Sie auf der Verpackung des Motorschutzschalters:
Flexibles Kabel 1,5 - 4 mm² → 1,7 Nm
Achsstütze demontieren
► Entfernen Sie dazu Schraube (1) und entfernen Sie
die Positionsanzeige an der Achse.
► Entfernen Sie die Schraube (2).
► Drehen Sie die Achsstütze leicht nach links bis die
Rastnasen (3) sichtbar werden.
► Ziehen Sie die Achsstütze nach vorne ab.
HINWEIS!
Die Rastnasen brechen leicht ab.
HINWEIS
Orientierung des Motorschutzschalters
Bei älteren Maschinen wird der Motorschutzschalter um 180° gedreht montiert. In diesem Fall
befinden sich die Anschlüsse T1 bis T3 oben.
Wellenstabilisierung montieren (am Beispiel SX1)
► Montieren Sie die beiden Wellenstabilisierungs-
Bleche (1) auf der Hutschiene. Rasten Sie dazu die
grauen Klemmblöcke auf der Hutschiene ein.
Servicearbeiten
Elektrik 3.2.14 Motorschutzschalter PKE32/XTU-32 tauschen [03098183-xx]
58 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
Achsstütze montieren
► Setzen Sie die Achsstütze locker auf und stecken Sie die Schaltachse auf (noch nicht festschrau
-
ben).
Achten Sie dabei darauf, dass die beiden Rastnasen (1) der Achsstütze durch leichtes Drehen
(grüner Pfeil) der Achsstütze in den Motorschutzschalter einrasten können. Das Loch in der Basis
der Achsstütze (2) liegt jetzt über einer Bohrung im PKE Schalter.
► Fixieren Sie die Achsstütze mit der beiliegenden Schraube (3) auf dem Motorschutzschalter. Ziehen
Sie diese mit einem Drehmoment von 0,5 bis 1 Nm fest. Die Schraube ist selbstschneidend.
Wellenstabilisierung montiert (am Beispiel SX1)
► Sichern Sie die beiden Wellenstabilisierungs-Bleche
mit der Befestigungsschraube (1).
HINWEIS
Die Rastnasen brechen leicht ab.
Gehen Sie vorsichtig vor, da die Rastnasen leicht abbrechen.
Servicearbeiten
3.2.14 Motorschutzschalter PKE32/XTU-32 tauschen [03098183-xx] Elektrik
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 59
► Richten Sie die Positionsanzeige an der Achse ein. In ausgeschalteter Position zeigt der Pfeil nach
links, wenn die Einstellschrauben des PKZ oben sind. Fixieren Sie die Positionsanzeige mit der
Schraube (4). Ziehen Sie diese mit einem Drehmoment von 0,5 bis 1 Nm fest.
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:

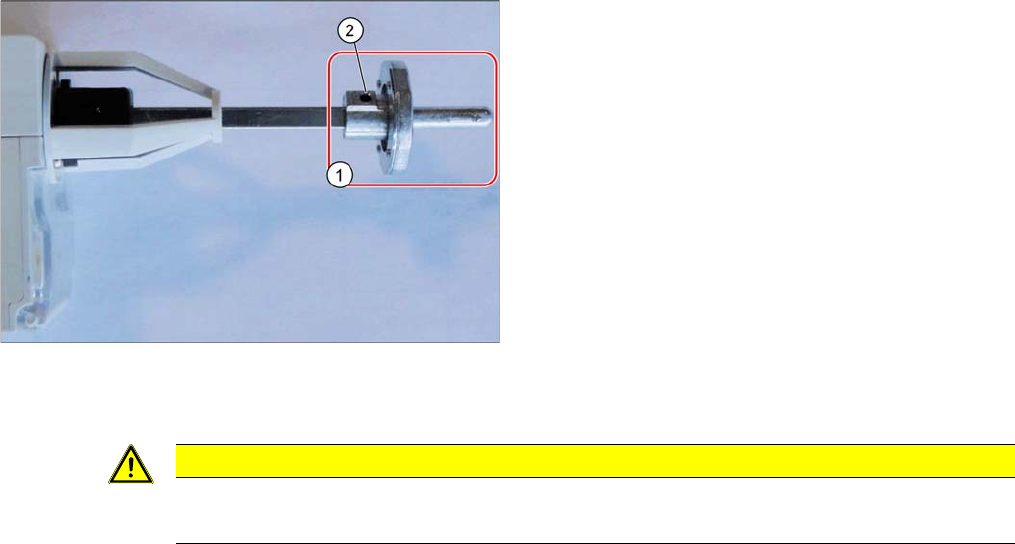

Schalteraufnahme montieren
► Montieren Sie die Schalteraufnahme (1) mit der
Madenschraube (2). Ziehen Sie diese mit einem
Drehmoment von 0,6 Nm fest.
VORSICHT
Einbauhinweise
► Stellen Sie Nennstrom und Überstrom ein (s. u.).
