Servicearbeiten 3.2.18 Meldeleuchte und Leuchtmittel Elektrik Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 67 Umbau 2-/3-teilig e Meldeleuchte Teile, Hilfsmittel und Werkzeug ▪ Für einen Umbau v on 2- auf 3-teilig: Sign…
Servicearbeiten
Elektrik 3.2.18 Meldeleuchte und Leuchtmittel
66 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.2.18.2
3.2.18.2 Meldeleuchte tauschen (Variante 2)
Meldeleuchte tauschen (Variante 2)
Teile, Hilfsmittel und Werkzeug
▪ Signalsäule Standard [03103121-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Demontieren Sie den Monitor. Lösen Sie dazu alle elektrischen Verbindungen und die Befestigungs
-
schrauben an der Monitorhalterung.
► Lockern Sie die beiden Schrauben an der Monitorhalterung [03116272Sxx].
► Ziehen Sie die Meldeleuchte zusammen mit dem Haltewinkel nach oben aus der Monitorhalterung
heraus.
► Stecken Sie die Meldeleuchte ab.
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge.
Achten Sie beim Einsetzen des Leuchtmittels auf die Kennzeichnung am Gehäuse.
► Prüfen Sie die Funktion der Meldeleuchte.
HINWEIS
Zwei- und dreiteilige Hauptstörleuchte
Die Hauptstörleuchte besteht aus einem grünen Grundmodul und kann entweder als zwei- oder
als dreiteilige Version konfiguriert werden:
► Signalleuchte zwei Farben [00519895Sxx] (mit zusätzlichem weißen Dauerlichtelement)
► Signalleuchte drei Farben [00519896Sxx] (mit zusätzlichem roten und gelben Dauerlichte
-
lement)
1. Meldeleuchte (Variante 2)
2. Haltewinkel Meldeleuchte
3. Monitorhalterung
Der Haltewinkel der Meldeleuchte wird durch die Befesti
-
gungsschrauben an der Monitorhalterung fixiert.
Servicearbeiten
3.2.18 Meldeleuchte und Leuchtmittel Elektrik
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 67
Umbau 2-/3-teilige Meldeleuchte
Teile, Hilfsmittel und Werkzeug
▪ Für einen Umbau von 2- auf 3-teilig:
Signalleuchte drei Farben [00519896Sxx]
▪ Für einen Umbau von 3- auf 2-teilig:
Signalleuchte zwei Farben [00519895Sx]
Vorgehensweise
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
Die farbigen Segmente (= Anschlusssockel) der Meldeleuchte können einzeln abgenommen werden.
► Nehmen Sie das weiße Leuchtsegment mit einer kurzen Drehung ab.
► Setzen Sie in die neuen Leuchtsegmente ggf. Leuchtmittel ein.
Achten Sie beim Einsetzen des Leuchtmittels auf die Kennzeichnung am Gehäuse.
► Setzen Sie das gelbe und das grüne Leuchtsegment mit je einer kurzen Drehung auf.
► Prüfen Sie die Funktion der Meldeleuchte.
3.2.18.3
3.2.18.3 Leuchtmittel in Meldeleuchte tauschen
Leuchtmittel in Meldeleuchte tauschen
SXDX12V1V2 - Hinweis
Teile, Hilfsmittel und Werkzeug
▪ Glühlampe BA15d 24V/5W [03005204-xx]
oder
LED-Lampe B15d Sockel 24V AC/DC klar [03099236-xx]
Aus-/Einbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
Die farbigen Segmente (= Anschlusssockel) der Meldeleuchte können einzeln abgenommen werden.
► Nehmen Sie das entsprechende Leuchtsegment mit einer kurzen Drehung ab.
► Nehmen Sie das Leuchtmittel heraus und setzen Sie ein neues Leuchtmittel ein.
Achten Sie beim Einsetzen des Leuchtmittels auf die Kennzeichnung am Gehäuse.
► Setzen Sie das Leuchtsegment wieder mit einer kurzen Drehung auf.
► Prüfen Sie die Funktion der Meldeleuchte.
HINWEIS
Beispielhafte Beschreibung
Nachfolgend wird der Umbau einer 2-teiligen zu einer 3-teiligen Meldeleuchte beschrieben. Der
Umbau einer 3-teiligen zu einer 2-teiligen Meldeleuchte erfolgt analog.
HINWEIS
Nur Variante 1
Dieser Abschnitt beschreibt den Tausch von Leuchtmitteln an Meldeleuchten der Variante 1.
Servicearbeiten
Steuerung 3.3.1 Videomultiplexer-Splitter / VGA-Splitterkabel tauschen (nur Maschinen-Nr.
68 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.3
3.3 Steuerung
Steuerung
Sehen Sie dazu auch...
5 Platinenbeschreibung [ ➙ 297]
3.3.1
3.3.1 Videomultiplexer-Splitter / VGA-Splitterkabel tauschen (nur Maschinen-Nr. Kxxx/Lxxx/Mxxx)
Videomultiplexer-Splitter / VGA-Splitterkabel tauschen (nur Maschinen-Nr. Kxxx/Lxxx/
Mxxx)
Teile, Hilfsmittel und Werkzeug
Der Videomultiplexer-Splitter [03057965-xx] wird durch einen neuen Videosplitter ersetzt. Im Falle eines
Ersatzteiltausches benötigen Sie folgendes Ersatzteilpaket:
▪ Ersatzteilpaket VGA-Splitterkabel [03082983-xx]
Inhalt:
– 1x Splitterkabel VGA 2 Port [03076910-xx]
– 1x Mini-Gender-Changer HD15 Bu - HD15 Bu [03082986-xx]
– 1x USB Verlängerungskabel A-St - A-Bu 1,5 m [03074536-xx]
– 20x Kabelbinder (B = 3,6 mm, L = 140 mm) TY 24M [00805141-xx]
Dazu benötigen Sie folgendes Werkzeug:
▪ Inbus Schraubendreher Gr. 2,5
▪ Seitenschneider
Ausbau
HINWEIS
Nur für Maschinen-Nr. Kxxx, Lxxx und Mxxx
Ab Maschinen-Nr. N001 werden die Kabel direkt am BoxPC angesteckt.
► Schalten Sie die Maschine aus, trennen Sie diese
vom Stromversorgungsnetz und sichern Sie die Ma
-
schine gegen Wiedereinschalten. Beachten Sie dazu
Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun
ist..." [ ➙ 13].

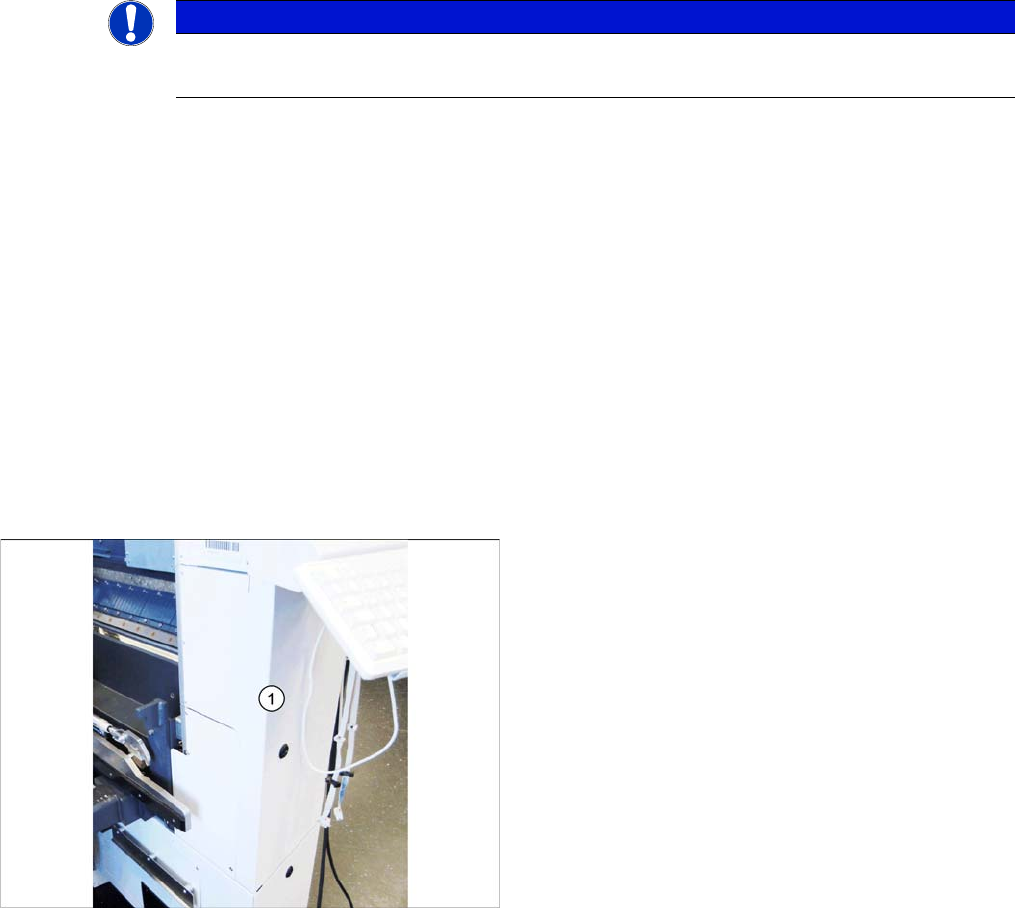

► Öffnen Sie die Abdeckung unterhalb des Monitors an
Stellplatz 2.
