Servicearbeiten
3.3.1 Videomultiplexer-Splitter / VGA-Splitterkabel tauschen (nur Maschinen-Nr. Kxxx/Lxxx/Mxxx) Steuerung
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 69
Einbau

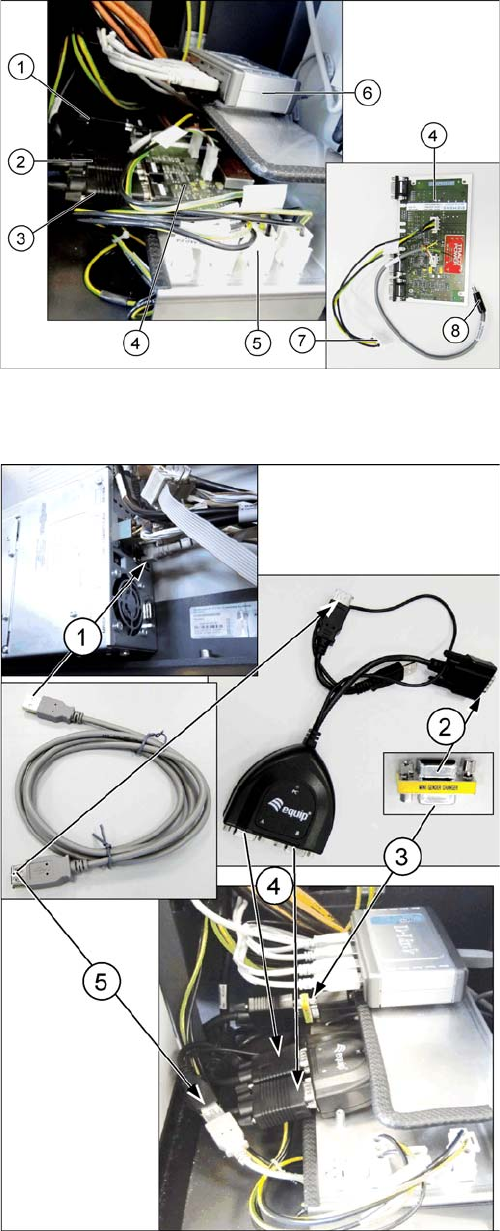

► Stecken Sie alle Kabel ((1), (2), (3)) vom defekten Vi
-
deomultiplexer-Splitter (4) ab.
► Entfernen Sie das Kabel (7) vom Anschluss X2qv (5).
► Stecken Sie das Spannungsversorgungskabel (8)
am USB-Hub (6) ab. Dieses Kabel wird nicht mehr
benötigt. Die Versorgungsspannung erfolgt zukünftig
über das vorhandene USB-Kabel vom BoxPC.
► Lösen Sie die vier Befestigungsschrauben (Inbus)
des Videomultiplexer-Splitters und entfernen Sie die
-
sen.
► Entfernen Sie alle nicht benötigten Kabel.
► (1) Stecken Sie das USB-Verlängerungskabel an ei
-
nen freien USB-Eingang des BoxPC und verlegen
Sie das Kabel durch den Kabelkanal zum Einbauort
des Videosplitters.
► (2) Stecken Sie den Mini-Gender-Changer am PC-
Eingangskabel des "Splitterkabels VGA 2 Port" an.
► (3) Stecken Sie dann das Kabel "Computer 1 – Video
-
multiplexer [03055251-xx]" an der anderen Seite des
Mini-Gender-Changers an.
► (4) Stecken Sie die Kabel "Monitor 1 – Videomultiple
-
xer [03055254-xx]" und "Monitor 2 – Videomultiplexer
[03055253-xx]" an die Eingänge A und B des "Split
-
terkabels VGA 2 Port" an.
► (5) Stecken Sie das USB-Kabel am USB-Stecker des
"Splitterkabels VGA 2 Port" an. Dies ist die Span
-
nungsversorgung für das "Splitterkabel VGA 2 Port".
Bei eingeschalteter Maschine zeigt die grüne LED
anliegende Spannung an.
► Verfahren Sie für den weiteren Einbau in umgekehr
-
ter Reihenfolge.
Servicearbeiten
Steuerung 3.3.2 I/O-Control-Unit tauschen [03116049-xx]
70 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.3.2
3.3.2 I/O-Control-Unit tauschen [03116049-xx]
I/O-Control-Unit tauschen [03116049-xx]
Teile, Hilfsmittel und Werkzeug
▪ I/O-Control-Unit II [03116049-xx]
(ersetzt: I/O-Control-Unit [03052315-xx])
Übersicht
Ausbau
► Notieren Sie sich den Zählerstand des Bauelemente-Zählers an der Bedienoberfläche der Software.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie alle Steckverbindungen. Markieren Sie sich ggf. deren Position um diese später wieder
eindeutig zuordnen zu können.
► Ziehen Sie die I/O-Control-Unit aus der Halterung heraus.

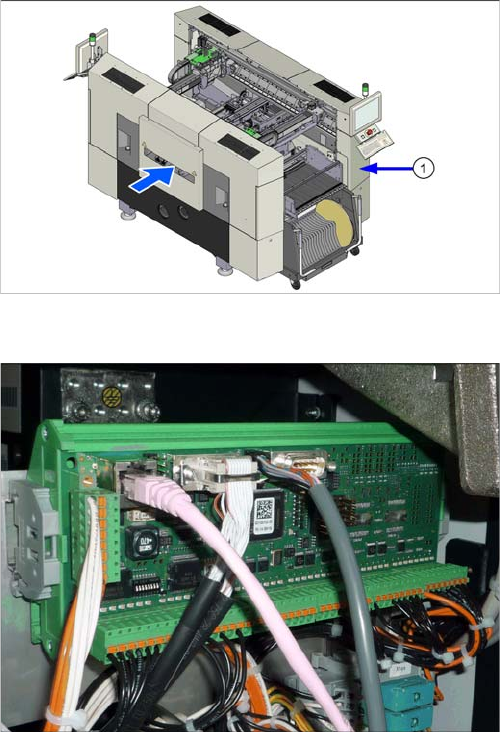

Einbauort I/O-Control-Unit
Die I/O-Control-Unit befindet sich in Transportrichtung
rechts unter der Abdeckung (1).
I/O-Control-Unit II [03116049-xx]
I/O-Control-Unit
Platinenbeschreibung siehe "5.1.3 I/O Control Unit
[03116049-xx]" [ ➙ 301]
Servicearbeiten
3.3.2 I/O-Control-Unit tauschen [03116049-xx] Steuerung
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 71
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
VORSICHT
Einbauhinweise
► Achten Sie auf die richtige Konfiguration der DIP-Schalter (siehe "5.1.3 I/O Control Unit
[03116049-xx]" [ ➙ 301]).
► Kontrollieren Sie ob der Bauelemente-Zähler an der Software noch mit dem notierten Wert
übereinstimmt. Ist dies nicht der Fall so setzen Sie sich mit dem SIPLACE-Service in Ver
-
bindung.
