Servicearbeiten Steuerung 3.3.3 Steuerrechner BoxPC tauschen 72 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 3.3.3 3 . 3 . 3 S t e u e r r e c h n e r B o x P C t a u s c h e n Steuerrechner BoxPC tauschen Teile, Hilfsm…
Servicearbeiten
3.3.2 I/O-Control-Unit tauschen [03116049-xx] Steuerung
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 71
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
VORSICHT
Einbauhinweise
► Achten Sie auf die richtige Konfiguration der DIP-Schalter (siehe "5.1.3 I/O Control Unit
[03116049-xx]" [ ➙ 301]).
► Kontrollieren Sie ob der Bauelemente-Zähler an der Software noch mit dem notierten Wert
übereinstimmt. Ist dies nicht der Fall so setzen Sie sich mit dem SIPLACE-Service in Ver
-
bindung.
Servicearbeiten
Steuerung 3.3.3 Steuerrechner BoxPC tauschen
72 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.3.3
3.3.3 Steuerrechner BoxPC tauschen
Steuerrechner BoxPC tauschen
Teile, Hilfsmittel und Werkzeug
▪ Maschinen bis Serien-Nr. Mxxx:
– BoxPC 627B mit "Hotlink-Interface/Power"-Kabel [03084494-xx] oder
– Steuerrechner BoxPC 627C [03094731Sxx] (Stationsrechner und Option 3D-Koplan)
▪ Maschinen ab Serien-Nr. N001:
– BoxPC ABP402-A CPU1020E 2xPCI SSD-80GB [03120423-xx] (iBase)
1)
Berücksichtigen Sie, dass bei der neuen CAN-Karte ggf. ein neuer Treiber benötigt wird. Beachten Sie
dazu den Abschnitt "4.3.4 Treiberinstallation der CAN-Karte" [ ➙ 258].
▪ Betriebssystem Windows Embedded Standard 7 Installationsanleitung [00197737
-
xx]
Übersicht
HINWEIS
Zusätzliche Hardware für BoxPC
Der BoxPC wird ohne folgende Teile geliefert. Diese müssen ggf. vom alten in den neuen Box
-
PC umgebaut oder dazu bestellt werden:
DX1/DX2,
SX1/SX2 bis Mxxx
SX1/SX2 ab N001
Hotlink-Interface PCI-A24-K01 [03052135
-
xx]
Hotlink-Interface/Power-Kabel [03042074
-
xx]
CAN-Karte CAN-Karte PowerCAN-
PCI [03079973
-
xx]
1)
(ersetzt: 03052590
-
xx])
Diese Aufgabe übernimmt das CAN-Interface CINX
(siehe CAN-Interface CINX tauschen [03108598-xx]
(ab Maschinen-Nr. N001))
Arbeitsspeicher Siehe "3.3.7 Arbeitsspeicher BoxPC tauschen" [ ➙ 80]
Ethernet-Adapter Fest installiert Fest installiert.
Bei installiertem 3D-Koplan oder Barcodescanner
wird zusätzlich die "LAN-Karte PCI Gigabit SEMPRE
NC1000-1" [03112190-xx] benötigt.

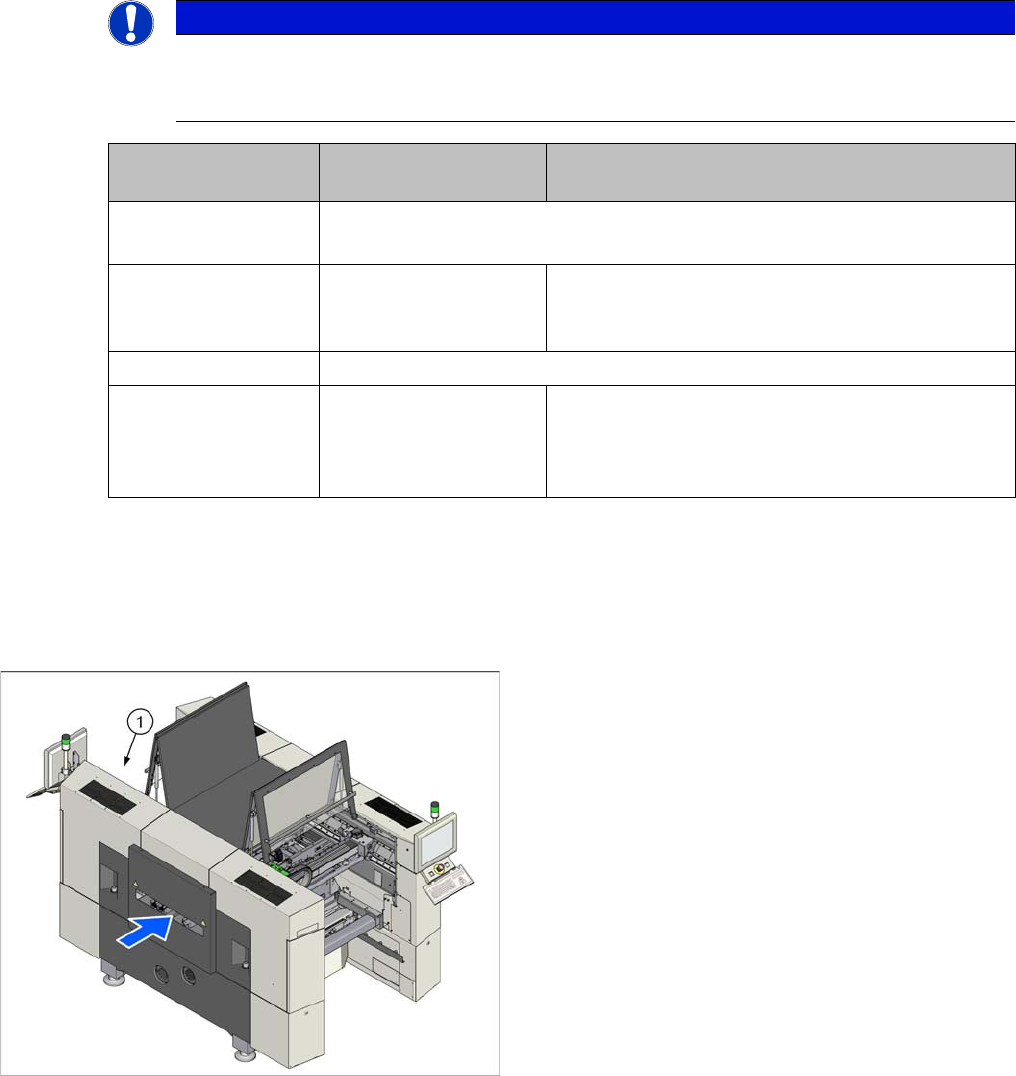

Der BoxPC (1) befindet sich am Stellplatz 2 rechts oben.
Servicearbeiten
3.3.3 Steuerrechner BoxPC tauschen Steuerung
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 73
BoxPC ABP402-A CPU1020E 2xPCI SSD-80GB (iBase) [03120423-xx] - ab Maschinen-Nr. N001
Ausbau
► Notieren Sie sich den Zählerstand des Bauelemente-Zählers an der Bedienoberfläche der Software.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie alle Steckverbindungen zum BoxPC. Markieren Sie sich deren Position, um diese später
wieder eindeutig zuordnen zu können.
BoxPC 627C [03094731-xx] – bis Maschinen-Nr. Mxxx
1. Stromversorgung DC 24 V
2. CAN 1 auf der CAN-Bus-Karte
3. CAN 2 auf der CAN-Bus-Karte
4. Hotlink-Karte
5. LAN 2 – Verbindung zum Visionrechner
(optionaler zweiter BoxPC 3D-Koplan)
6. LAN 1 – Verbindung zu SIPLACE Pro
(Verbindung zum Linien-Hub)
7. USB 0 – Anschluss für Tastatur/Touchscreen
(Verbindung zum USB
-
Hub)
8. USB 2 – Anschluss externes DVD
-
Laufwerk
9. DVI/VGA-Monitoranschluss
(Verbindung zum Video-Multiplexer)
10. USB-Video-Multiplexer
