Servicearbeiten
Steuerung 3.3.3 Steuerrechner BoxPC tauschen
74 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Lösen Sie die Befestigungsschrauben (1) am Halte
-
winkel für den BoxPC. Daraufhin können Sie den
BoxPC nach unten wegklappen.
VORSICHT!
Magnete (400 Nm Magnetkraft)
Achten Sie darauf, den BoxPC nicht zu dicht an die Mag
-
nete zu bringen.
HINWEIS!
Unten am BoxPC befinden sich Gummifüße. Diese sitzen
in speziellen Aussparungen.
► Schrauben Sie den Haltewinkel vom BoxPC ab.
HINWEIS
Einbauhinweise
► Ggf. müssen verschiedene Teile vom alten zum neuen BoxPC umgebaut oder ergänzt wer
-
den:
⇨ CAN-Karte (siehe "3.3.4 CAN-Karte tauschen [03079973-xx] (nur Maschinen-Nr. Kxxx,
Lxxx und Mxxx)" [ ➙ 75])
⇨ Hotlink-Interface (siehe "3.3.5 Hotlink-Interface-Karte tauschen [03052135-xx]" [➙76])
⇨ Gummifüße (ggf. mit Adapterblech)
⇨ Halterung
► Beim Einsetzen des BoxPC in die Maschine muss dieser wieder in die Aussparungen auf
dem Maschinenständer eingesetzt werden.
► Der BoxPC muss nach dem Einbau installiert werden: BIOS-Einstellungen, Betriebssys
-
tem, Stationssoftware (siehe auch folgende Hinweise)
► Überprüfen Sie, nachdem Sie die Stationssoftware installiert und einen Reboot
durchgeführt haben, den Zählerstand des Bauelemente-Zählers. (Der Zählerstand wird
zusätzlich auf dem E/A-Modul gespeichert und nach dem Reboot auf den Stationsrechner
zurückgeschrieben.)
HINWEIS
Hinweise zur Installation des BoxPC
Der BoxPC muss nach dem Einbau installiert werden. Beachten Sie dabei folgende Hinweise:
► Lesen Sie dazu die entsprechende Installationsanleitung.
► BIOS-Update und Settings-Images sind nicht mehr Bestandteil der Stationssoftware-CD.
Die CDs für die BIOS- Einstellungen sind nur über das SIPLACE Software Download Cen
-
ter (SDC) zu beziehen.
Servicearbeiten
3.3.4 CAN-Karte tauschen [03079973-xx] (nur Maschinen-Nr. Kxxx, Lxxx und Mxxx) Steuerung
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 75
3.3.4
3.3.4 CAN-Karte tauschen [03079973-xx] (nur Maschinen-Nr. Kxxx, Lxxx und Mxxx)
CAN-Karte tauschen [03079973-xx] (nur Maschinen-Nr. Kxxx, Lxxx und Mxxx)

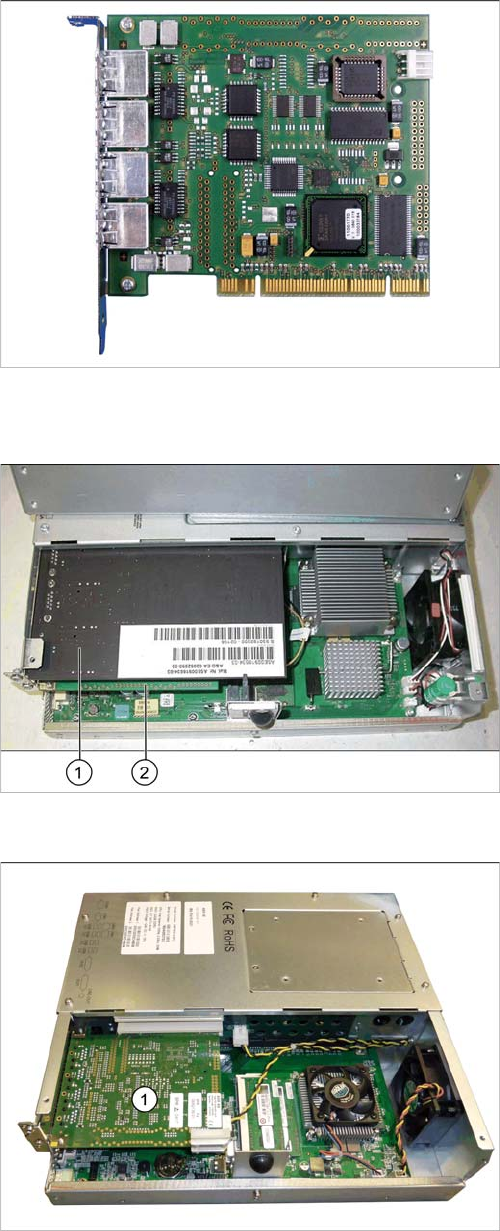

Teile, Hilfsmittel und Werkzeug
▪ 1x CAN-Karte COM168V2-PCI [alt: 03052590-xx] [neu: 03079973-xx]
▪ Ggf. Treiber (s. u.)
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Bauen Sie den BoxPC aus der Maschine aus.
(Siehe "3.3.3 Steuerrechner BoxPC tauschen" [ ➙ 72])
► Öffnen Sie die Abdeckung über den Steckkarten.
► Lösen Sie die Befestigungsschraube der CAN-Karte und nehmen Sie diese heraus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
HINWEIS
Nur BoxPC 627B
Diese CAN-Karte wird nur in Maschinen mit BoxPC 627B [03084494-xx] oder BoxPC 627C
[03094731Sxx] verwendet.
Diese BoxPCs befinden sich in Maschinen mit der Serien-Nr. Kxxx, Lxxx und Mxxx.
1. CAN-Bus-Karte
2. Hotlink-Karte (unter der CAN-Bus-Karte)
VORSICHT
Einbauhinweise
Bei Maschinen mit SW60x und SW<705.04 muss zusätzlich die Treiberversion 7.4.14 oder
besser installiert werden. Der Treiber ist im Software-Download-Center zu finden.
Steht Ihnen diese Treiberversion nicht zur Verfügung, dann wenden Sie sich bitte an die SI
-
PLACE-Hotline.
Ab SW705.04 wird diese Treiberversion automatisch installiert.
► Beachten Sie dazu den Abschnitt "4.3.4 Treiberinstallation der CAN-Karte" [ ➙ 258].
► Achten Sie darauf, dass die Steckkarte korrekt im Steckplatz sitzt.
Servicearbeiten
Steuerung 3.3.5 Hotlink-Interface-Karte tauschen [03052135-xx]
76 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.3.5
3.3.5 Hotlink-Interface-Karte tauschen [03052135-xx]
Hotlink-Interface-Karte tauschen [03052135-xx]
Teile, Hilfsmittel und Werkzeug
Übersicht
▪ Hotlink-Interface PCI-A24-K01 [03052135-xx]
BoxPC 627B/C
1. CAN-Bus-Karte
2. Hotlink-Karte (unter der CAN-Bus-Karte)
BoxPC ABP402-A iBase
1. Hotlink-Karte
