Servicearbeiten
Steuerung 3.3.6 LAN-Karte tauschen [03112190-xx]
78 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.3.6
3.3.6 LAN-Karte tauschen [03112190-xx]
LAN-Karte tauschen [03112190-xx]
Bei installiertem 3D-Koplan oder Barcodescanner wird zusätzlich die "LAN-Karte PCI Gigabit SEMPRE
NC1000-1" [03112190-xx] benötigt.
Diese LAN-Karte wird im "BoxPC ABP402-A CPU1020E 2xPCI SSD-80GB (iBase)" [03120423-xx] an
Maschinen ab Seriennummer N001 eingesetzt.
Teile, Hilfsmittel und Werkzeug
▪ LAN-Karte PCI Gigabit SEMPRE NC1000-1 [03112190-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Bauen Sie den BoxPC aus der Maschine aus.
(Siehe "3.3.3 Steuerrechner BoxPC tauschen" [ ➙ 72])
► Öffnen Sie die Abdeckung über den Steckkarten.
► Lösen Sie die Befestigungsschraube der LAN-Karte und nehmen Sie diese heraus.
BoxPC ABP402-A iBase
1. Freier Steckplatz für LAN-Karte
2. Hotlink-Karte
Servicearbeiten
3.3.6 LAN-Karte tauschen [03112190-xx] Steuerung
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 79
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Übersicht IP-Ad ressen
Übersicht IP-Adressen
Weitere Informationen zur Einstellung der IP finden Sie in der Installationsanleitung:
Betriebssystem Windows Embedded Standard 7 Installationsanleitung [00197737
-
xx]
VORSICHT
Einbauhinweise
► Achten Sie darauf, dass die Steckkarte korrekt im Steckplatz sitzt.
► Stellen Sie die IP der LAN-Karte ein (s. u.)
IP-Adresse Subnetz-Maske Bemerkung
SIPLACE LAN 172.22.xxx.xxx 255.255.0.0 LAN-Anschluss am
Rechner
CIN-Box 192.168.255.239 255.255.255.224 LAN-Anschluss am
Rechner
Stationsrechner 192.168.255.249 255.255.255.224 Zusätzliche LAN-Karte
für Koplanrechner
Koplanrechner 192.168.255.253 255.255.255.224
Servicearbeiten
Steuerung 3.3.7 Arbeitsspeicher BoxPC tauschen
80 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.3.7
3.3.7 Arbeitsspeicher BoxPC tauschen
Arbeitsspeicher BoxPC tauschen
Teile, Hilfsmittel und Werkzeug
Übersicht
SXDX12V1V2
HINWEIS
Speichererweiterung
Das Betriebssystem Windows 7/8 benötigt einen Arbeitsspeicher von 2 GB.
Maschinentyp PC-Typ Betriebssystem Speichermodul
X-Serie S ab Nr. H001 BoxPC 427D
[03114177Sxx]
Windows 8 4 GB DDR 1333Mhz PC3-10600
SO-DIMM
X-Serie S bis Nr.
Gxxx, SX4/DX4
BoxPC 827C
[03094732
-
xx]
Windows 7/8 Min. 2 GB DDR3 1066 DIMM
SX1/SX2 bis Nr. Mxxx BoxPC 627
[03055281
-
xx]
Windows 7/8 2 GB SDRAM DDR3 PC3-8500
[03099405
-
xx]
SX1/SX2 ab Nr. N001 BoxPC ABP402-A
CPU1020E 2xPCI SSD-
80GB [03120423Sxx]
Windows 8 2x 2GB DDR3 SO-DIMM
BoxPC 627B/C

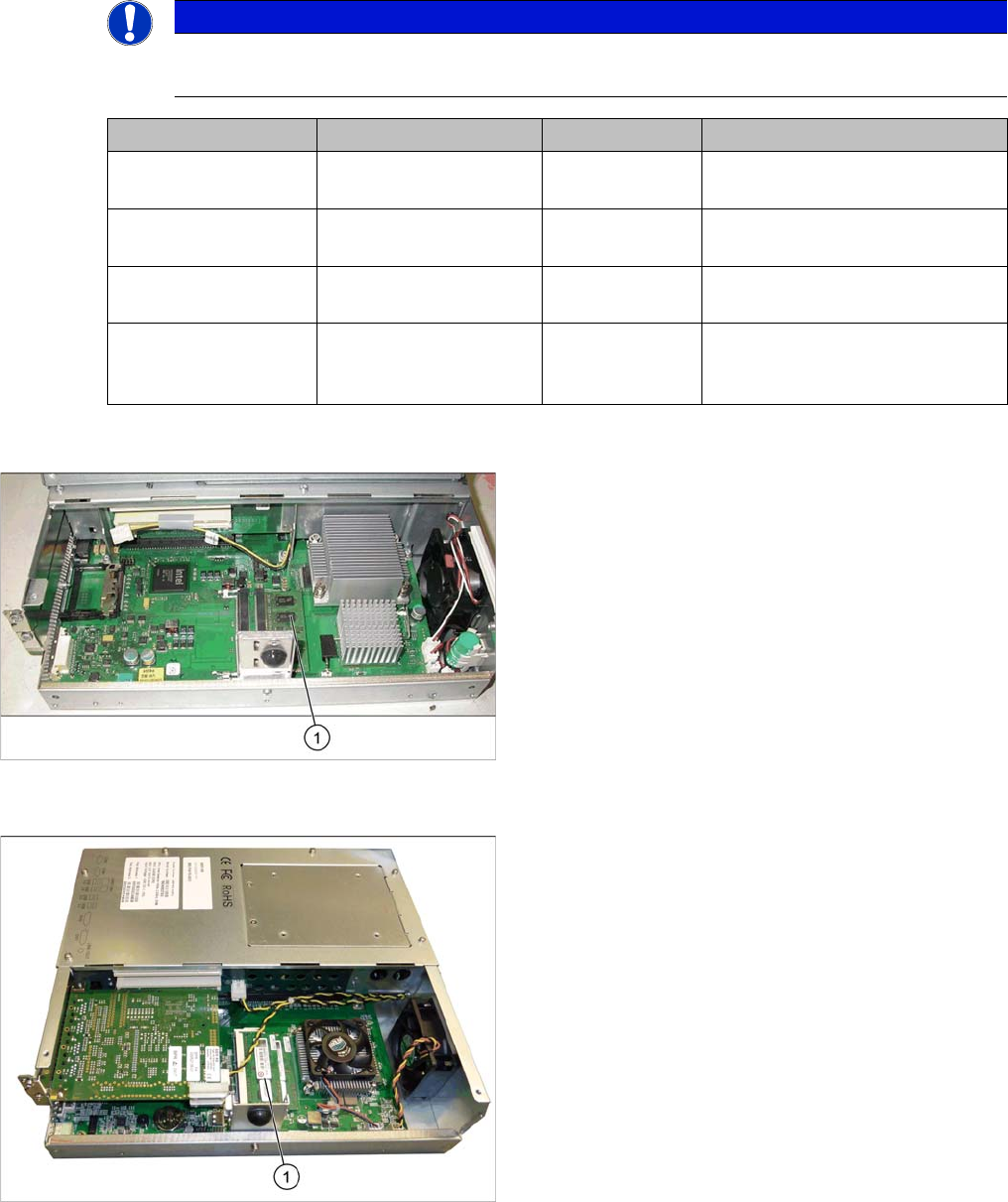

1. Speichererweiterung
BoxPC ABP402-A iBase
1. Speichererweiterung
