Servicearbeiten 3.3.8 CAN-Switch tauschen [03083844-xx] Steuerung Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 83 Ausbau ► Schalten Sie die Maschine aus, tr ennen Sie diese vom Stromverso rgungsnetz und si chern Sie die…
Servicearbeiten
Steuerung 3.3.8 CAN-Switch tauschen [03083844-xx]
82 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.3.8
3.3.8 CAN-Switch tauschen [03083844-xx]
CAN-Switch tauschen [03083844-xx]
SXDX12V1V2
Teile, Hilfsmittel und Werkzeug
▪ CAN-Switch [03083844-xx]
Übersicht
SXDX12V1V2 – Einbauort
HINWEIS
Nur an Maschinen bis Nr. Mxxx
Der CAN-Switch wird nur in Maschinen bis Serien-Nr. Mxxx verwendet.

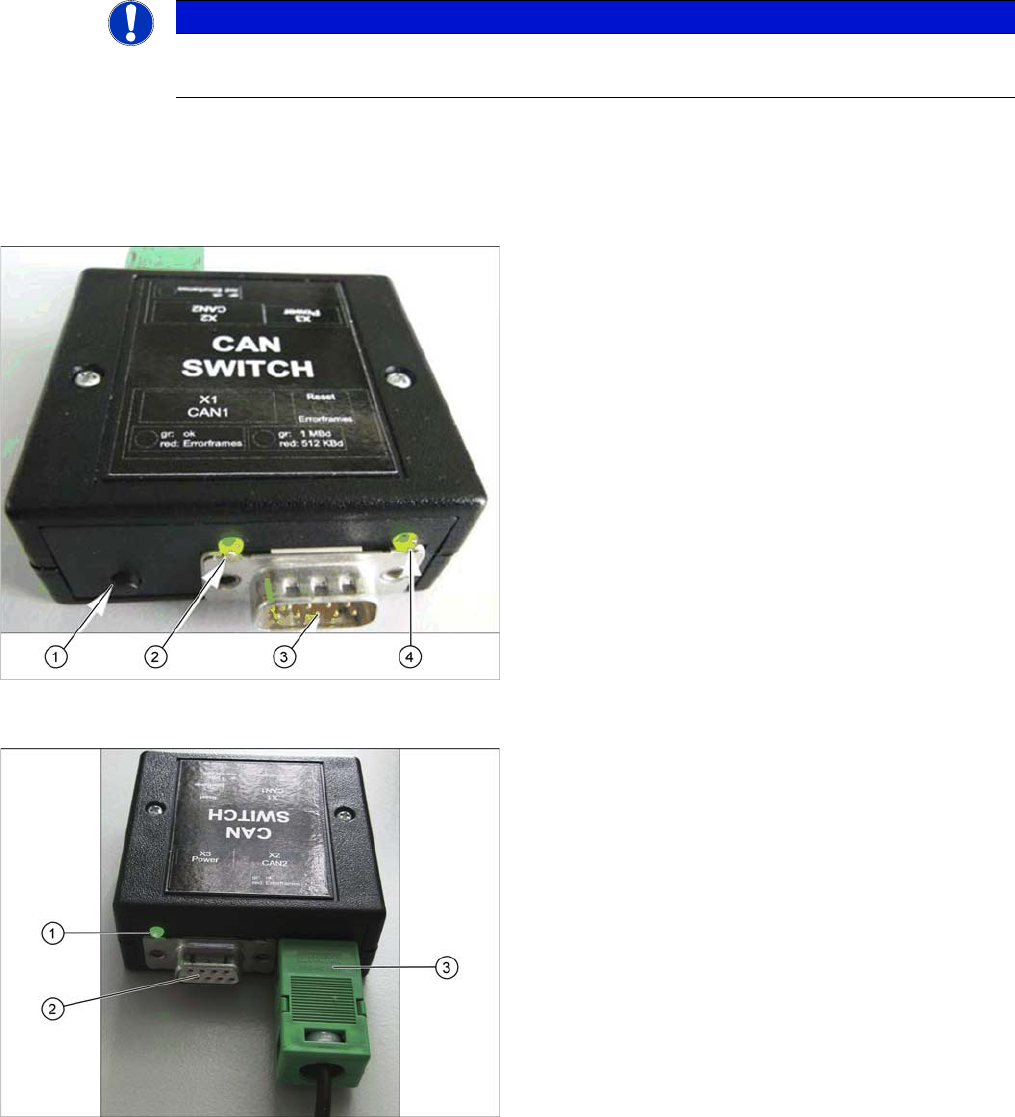

Beschreibung CAN 1
1. RESET – Taster
Der Taster dient zum Zurücksetzen der roten LED auf
beiden Seiten, CAN 1 und CAN 2.
2. LED Grün: Einstellung 1Mbit
LED Rot: Einstellung 500kBit
3. Anschluss CAN-Bus-Kabel CAN 1
4. LED Grün/Rot für CAN 1
Datenverkehr OK: Grün
Error Frames empfangen: Rot
Beschreibung CAN 2
1. LED Grün/Rot für CAN 2
Datenverkehr OK: Grün
Error Frames empfangen: Rot
2. Anschluss CAN-Bus-Kabel CAN 2
3. Anschluss Spannungsversorgung 24 V DC
Servicearbeiten
3.3.8 CAN-Switch tauschen [03083844-xx] Steuerung
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 83
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie die elektrischen Verbindungen des CAN-Switch. Markieren Sie sich ggf. deren Positio
-
nen, so dass Sie diese später wieder eindeutig zuordnen können.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
VORSICHT
Einbauhinweise
► Prüfen/Korrigieren Sie die DIP-Schalter-Einstellung am CAN-Switch (siehe "4.3.5 DIP-
Schalter am CAN-Switch einstellen" [ ➙ 261]) (Standardeinstellung: X-Serie S).
Servicearbeiten
Portale 3.4.1 Portal komplett tauschen [03061618-xx]
84 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.4
3.4 Portale
Portale
3.4.1
3.4.1 Portal komplett tauschen [03061618-xx]
Portal komplett tauschen [03061618-xx]
HINWEIS
40 mm-Portal für Twin VHF
Neben dem Standardportal gibt es noch ein spezielles 40 mm-Portal für den Twin VHF. Alle
Arbeiten sind, soweit nicht anders erwähnt, am Beispiel des Standardportals beschrieben. Auf
relevante Unterschiede wird explizit hingewiesen.
HINWEIS
Montageanleitung
Lesen Sie hierzu die entsprechende Anleitung:
► Montageanleitung "Portalmodularität - SIPLACE SX1/SX2" [00196626-xx]
