Servicearbeiten 3.4.6 Sensor-Interface tauschen [03060962-xx] Portale Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 91 3.4.6 3 . 4 . 6 S e n s o r - I n t e r f a c e t a u s c h e n [ 0 3 0 6 0 9 6 2 - x x ] Sensor-Inte…
Servicearbeiten
Portale 3.4.5 Portal-Interface Y tauschen [03065335
-
xx]
90 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.4.5
3.4.5 Portal-InterfaceY tauschen [03065335
-
xx]
Portal-Interface Y tauschen [03065335
-
xx]
Teile, Hilfsmittel und Werkzeug
▪ Portal-Interface Y [03065335-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Stecken Sie die Pneumatikschläuche, welche über dem Portal-Interface hinwegführen, ab.
► Entfernen Sie die Abdeckungen über der Platine. Die obere Abdeckung ist je nach Version mit
Druckknöpfen oder mit Schrauben gesichert.
► Stecken Sie die elektrischen Verbindungen an der Oberseite des Portal-Interface ab. Markieren Sie
sich ggf. deren Position, so dass Sie diese später wieder eindeutig zuordnen können.
► Lösen Sie die beiden Befestigungsschrauben der Abdeckung unter dem Portal-Interface.
► Stecken Sie die elektrischen Verbindungen an der Unterseite des Portal-Interface ab. Markieren Sie
sich ggf. deren Position, so dass Sie diese später wieder eindeutig zuordnen können.
► Lösen Sie die Befestigungsschrauben des Portal-Interface und nehmen Sie dieses aus der Maschi
-
ne.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.

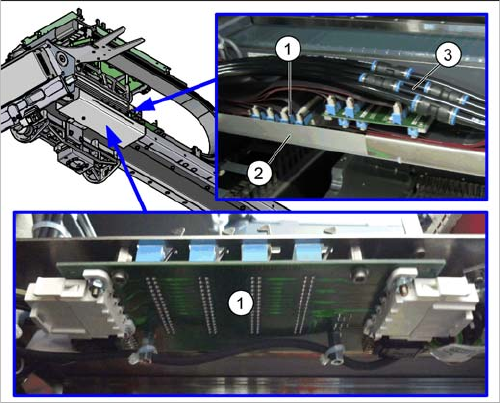

1. Portal-Interface Y
2. Abdeckung
3. Pneumatikschläuche
Servicearbeiten
3.4.6 Sensor-Interface tauschen [03060962-xx] Portale
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 91
3.4.6
3.4.6 Sensor-Interface tauschen [03060962-xx]
Sensor-Interface tauschen [03060962-xx]
Teile, Hilfsmittel und Werkzeug
▪ Sensor-Interface [03060962-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie die beiden Befestigungsschrauben des Abdeckblechs.
► Lösen Sie alle elektrischen Verbindungen zum Sensor-Interface. Markieren Sie sich ggf. deren Po
-
sition um diese später wieder eindeutig zuordnen zu können.
► Lösen Sie die Befestigungsschrauben der Halterung des Sensor-Interfaces.
► Lösen Sie die Befestigungsschrauben des Sensor-Interfaces, mit denen es auf der Halterung mon
-
tiert ist und nehmen Sie das Sensor-Interface ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.

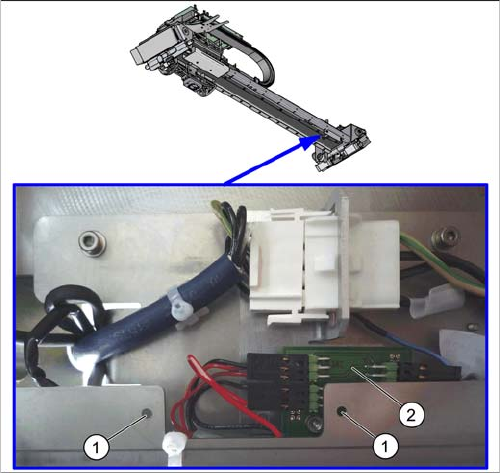

Das Sensor-Interface befindet sich an der Unterseite des
Portals hinter einer Abdeckung.
1. Befestigungsschrauben der Abdeckung über dem
Sensor-Interface
(Die Abdeckung ist auf dem Bild bereits entfernt.)
2. Sensor-Interface
Servicearbeiten
Portale 3.4.7 Kopfinterface tauschen [03055072-xx]
92 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.4.7
3.4.7 Kopfinterface tauschen [03055072-xx]
Kopfinterface tauschen [03055072-xx]
Teile, Hilfsmittel und Werkzeug
▪ MODUL/Kopfinterface C700B [03055072-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt Was vor den Servicearbeiten zu
tun ist....
► Demontieren Sie eine ggf. vorhandene Abdeckung über den Platinen.
► Lösen Sie alle Stecker und Kabelbinder am Kopfinterface. Markieren Sie sich ggf. deren Position,
um diese später wieder eindeutig zuordnen bzw. ersetzen zu können.
► Bauen sie das Sensormodul ab. Lösen Sie dazu die vier Befestigungsschrauben und den Kabelhal
-
ter. Je nach Version wird mit den selben Schrauben auch noch ein Schutzblech gehalten.
► Lösen Sie die sechs Schrauben und den Kabelhalter am Kopfinterface.
► Ziehen Sie das Kopfinterface vorsichtig nach vorne weg. Achten Sie dabei darauf, den Verbindungs
-
stecker zum Kopfadapter nicht zu beschädigen.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
HINWEIS
C&P20 P
Wird auf einen C&P20 P umgerüstet, dann muss u. a. das Kopfinterface mindestens Funktions
-
stand
-
05 haben.
► Eine vollständige Liste der Voraussetzungen finden Sie im Abschnitt C&P20 P-Kopf tau
-
schen.

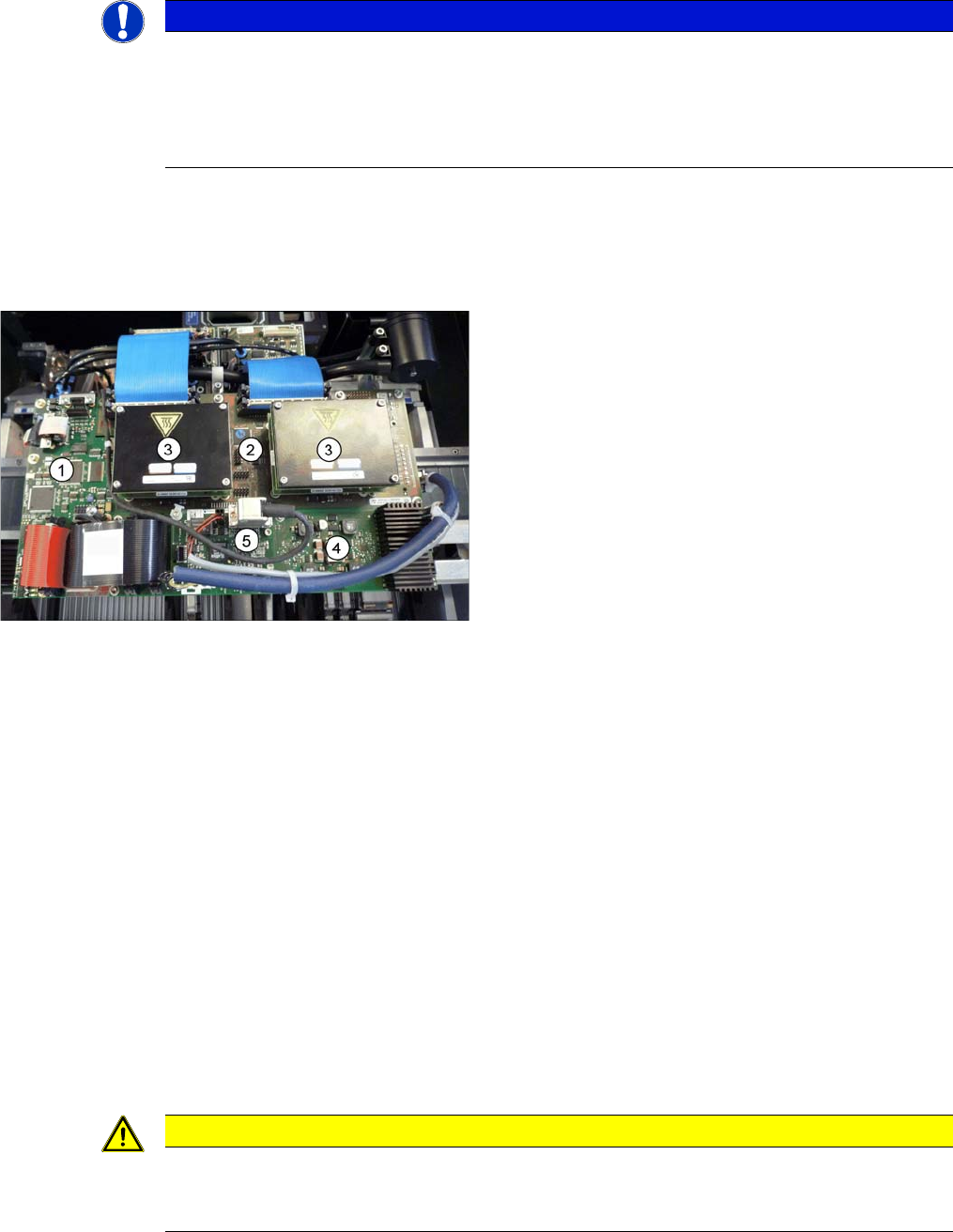

Platinen auf dem Portal
1. Vision-Board-Spread-Spectrum
2. Kopfadapter (hier die Version für den TwinHead mit
zwei HCUs)
3. HCU
4. Kopfinterface
5. Sensormodul
VORSICHT
Einbauhinweise
► Prüfen Sie die Einstellung der DIP-Schalter.
(Siehe "5.2.1 Kopfinterface C700B [03055072-xx]" [ ➙ 309])
