Servicearbeiten Portale 3.4.9 Vision-Board-Spread-Spectrum HCU tauschen [0 306728 9-xx] 94 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 3.4.9 3 . 4 . 9 V is io n - B o a r d - S p r e a d - S p e c t r u m H C U t a u s…
Servicearbeiten
3.4.8 Modul Powercube auf Kopfinterface tauschen Portale
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 93
3.4.8
3.4.8 Modul Powercube auf Kopfinterface tauschen
Modul Powercube auf Kopfinterface tauschen
Übersicht
Ausbau
SXDX12V1V2
► Bauen Sie das Kopfinterface aus. Lesen Sie dazu Abschnitt "3.4.7 Kopfinterface tauschen
[03055072-xx]" [ ➙ 92].
► Lösen Sie die vier Befestigungsschrauben des Powercubes und nehmen Sie den Powercube vor
-
sichtig vom Kopfinterface ab.
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
3.4.7 Kopfinterface tauschen [03055072-xx] [ ➙ 92]
HINWEIS
C&P20 P
Für den Betrieb eines C&P20 P müssen einige zusätzliche Voraussetzungen erfüllt sein:
► Das MODUL / Powercube muss mindestens Funktionsstand [03055514-02] haben.
► Eine vollständige Liste der Voraussetzungen finden Sie im Abschnitt C&P20 P-Kopf tau
-
schen.

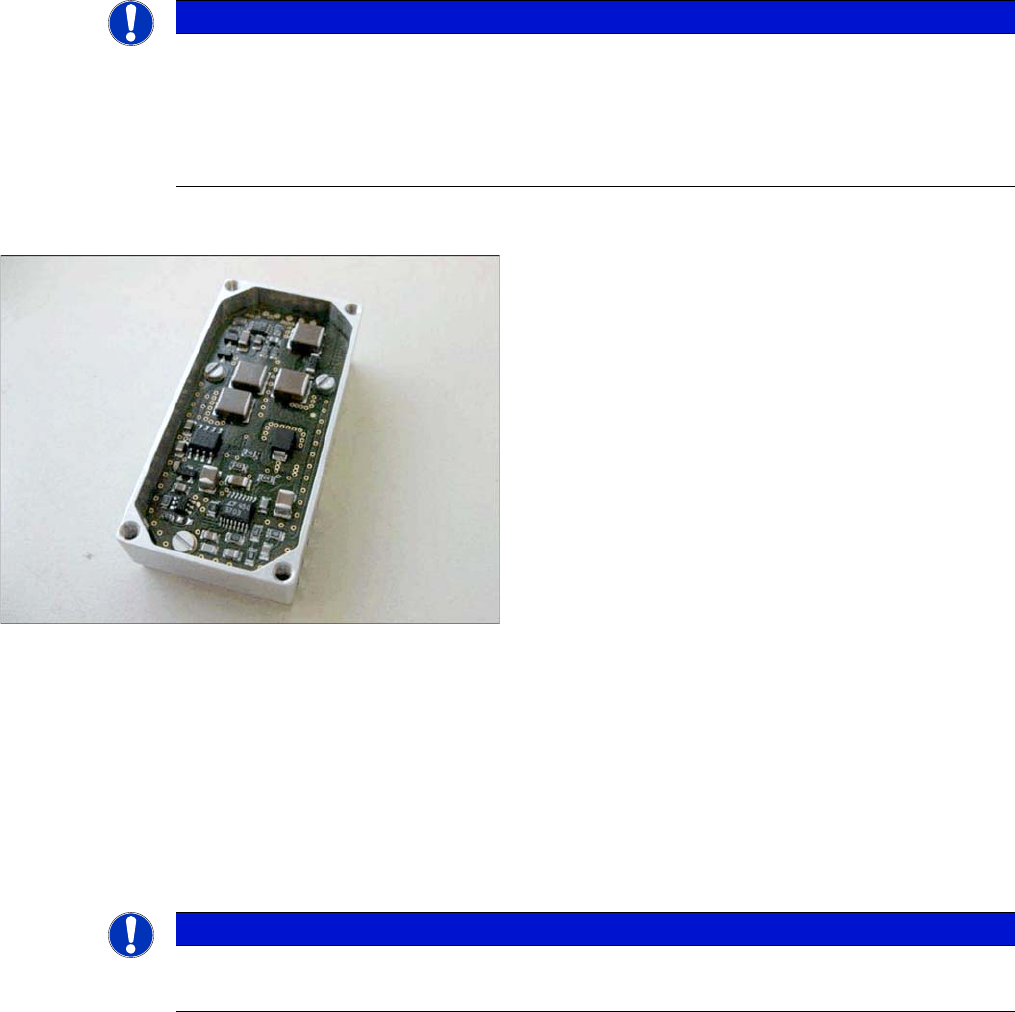

MODUL / Powercube [03055514-xx]
HINWEIS
Einbauhinweise
► Achten Sie auf die korrekte Positionierung des Powercubes.
Servicearbeiten
Portale 3.4.9 Vision-Board-Spread-Spectrum HCU tauschen [03067289-xx]
94 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.4.9
3.4.9 Vision-Board-Spread-Spectrum HCU tauschen [03067289-xx]
Vision-Board-Spread-Spectrum HCU tauschen [03067289-xx]
Teile, Hilfsmittel und Werkzeug
▪ Vision Board Spread Spectrum HCU kpl. [03067289-xx]
Übersicht
Ausbau

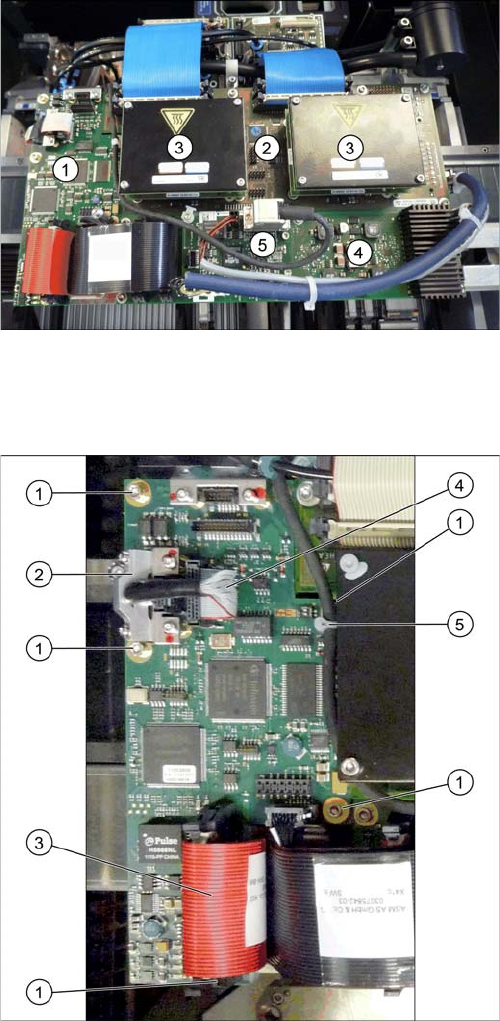

Platinen auf dem Portal
1. Vision-Board-Spread-Spectrum
2. Kopfadapter (hier die Version für den TwinHead mit
zwei HCUs)
3. HCU
4. Kopf-Interface
5. Sensormodul X
► Schalten Sie die Maschine aus, trennen Sie diese
vom Stromversorgungsnetz und sichern Sie die Ma
-
schine gegen Wiedereinschalten. Beachten Sie dazu
Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun
ist..." [ ➙ 13].
► Demontieren Sie eine ggf. vorhandene Abdeckung
über den Platinen.
► Lösen Sie den Kabelhalter (2) der beiden LP-Kame
-
ra-Kabel (4) und ziehen Sie die Kabel ab. Markieren
Sie sich ggf. deren Position, so dass Sie diese später
wieder eindeutig zuordnen können.
► Lösen Sie das Flachbandkabel (3).
► Lösen Sie den Kabelbinder (5).
► Lösen Sie die fünf Befestigungsschrauben (1) des Vi
-
sion-Board-Spread-Spectrum und nehmen Sie die
Platine ab.
Servicearbeiten
3.4.10 Vision-Hotlink-Adapter tauschen [03050555-xx] Portale
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 95
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
5.2.2 Vision Board Spread Spectrum HCU1 [03067289-xx] [ ➙ 312]
3.4.10
3.4.10 Vision-Hotlink-Adapter tauschen [03050555-xx]
Vision-Hotlink-Adapter tauschen [03050555-xx]
Teile, Hilfsmittel und Werkzeug
▪ Vision-Hotlink-Adapter VHA [03050555-xx]
Übersicht
VORSICHT
Einbauhinweise
► Wenn auf der neuen Platine kein Halter für die LP-Kamera-Kabel vorhanden ist, dann bau
-
en Sie diesen von der alten auf die neue Platine um.
► Führen Sie anschließend ein Firmwareupdate durch.

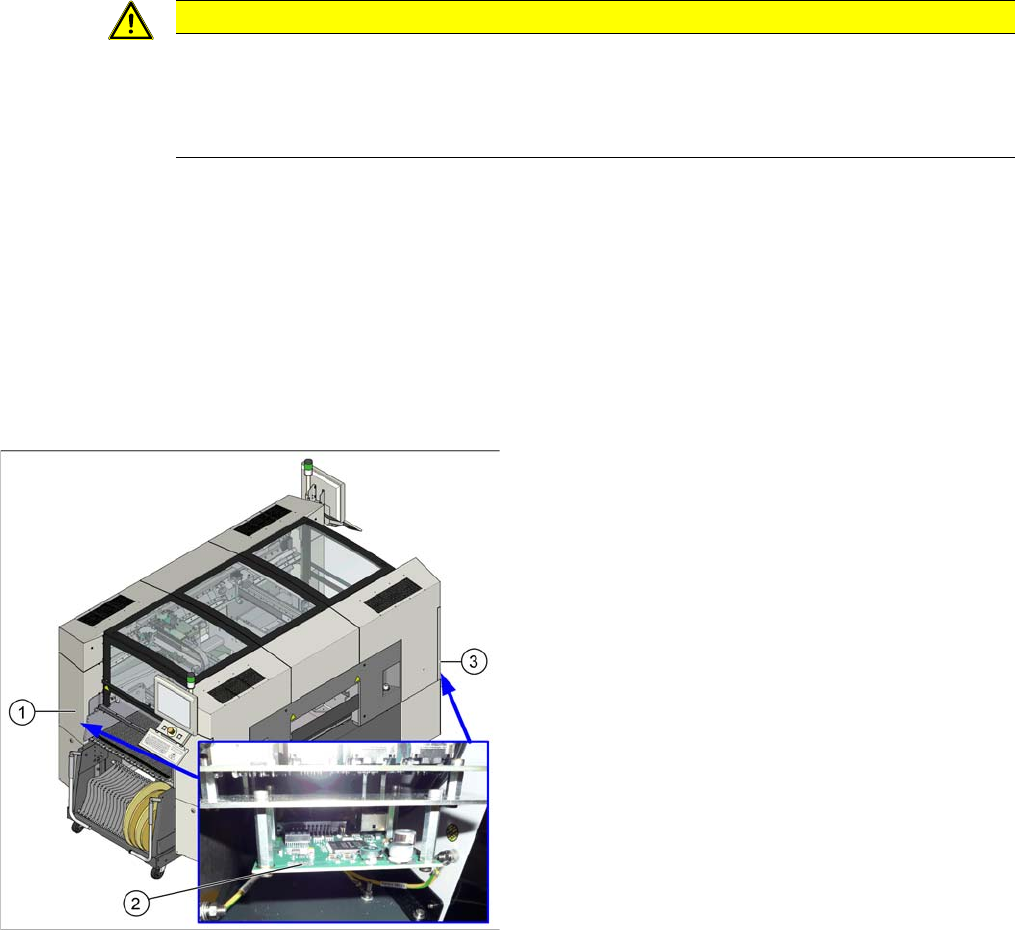

1. Sektor 1
2. Vision-Hotlink-Adapter
3. Sektor 3
Der Vision-Hotlink-Adapter für Portal 1 befindet sich im
Sektor 1.
Der Vision-Hotlink-Adapter für Portal 2 (nur SX2) befin
-
det sich im Sektor 3.
