Servicearbeiten
3.4.11 Schlepp-Interface tauschen [03064127-xx] Portale
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 97
3.4.11
3.4.11 Schlepp-Interface tauschen [03064127-xx]
Schlepp-Interface tauschen [03064127-xx]
Teile, Hilfsmittel und Werkzeug
▪ Schlepp-Interface [03064127-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie alle elektrischen Verbindungen zum Schlepp-Interface und Vision-Hotlink-Adapter. Mar
-
kieren Sie sich die Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
► Lockern Sie die beiden Befestigungsschrauben der Halterung. Sie können die Halterung dann nach
hinten schieben und von den Befestigungsschrauben herunterheben.
► Lösen Sie die sechs Befestigungsschrauben des Schlepp-Interface und nehmen Sie das Schlepp-
Interface von der Halterung ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.

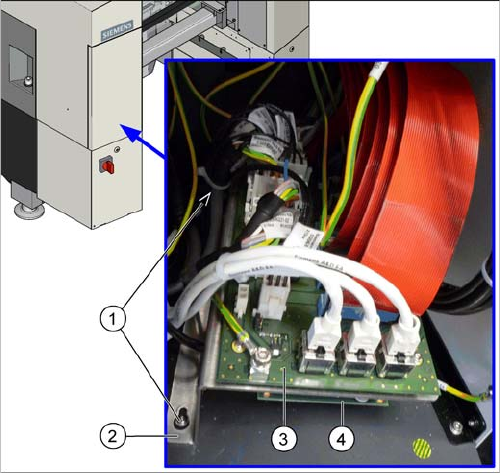

1. Befestiungsschrauben der Halterung
2. Halterung
3. Schlepp-Interface
4. Vision-Hotlink-Adapter (an der Unterseite der Halte
-
rung)
Das Schlepp-Interface für Portal 1 befindet sich im
Sektor 1.
Das Schlepp-Interface für Portal 2 (nur "SX1 prepared"
und SX2) befindet sich im Sektor 3.
Servicearbeiten
Portale 3.4.12 Sensormodul X-Achse tauschen [03068500-xx]
98 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.4.12
3.4.12 Sensormodul X-Achse tauschen [03068500-xx]
Sensormodul X-Achse tauschen [03068500-xx]
Teile, Hilfsmittel und Werkzeug
▪ Sensormodul X-Achse [03068500-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Demontieren Sie eine ggf. vorhandene Abdeckung über den Platinen.
► Lösen Sie alle elektrischen Verbindungen zum Sensormodul X-Achse. Markieren Sie sich ggf. deren
Position, so dass Sie diese später wieder eindeutig zuordnen können.
► Lösen Sie die Befestigungsschrauben/Stehbolzen des Sensormoduls und nehmen Sie es ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
1. Sensormodul X-Achse [03068500-xx]
HINWEIS
Einbauhinweise
► Ersetzen Sie ggf. geöffnete Kabelbinder.
Servicearbeiten
3.4.13 Sensormodul Y-Achse tauschen [03064608-xx] Portale
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 99
3.4.13
3.4.13 Sensormodul Y-Achse tauschen [03064608-xx]
Sensormodul Y-Achse tauschen [03064608-xx]
Teile, Hilfsmittel und Werkzeug
▪ Sensormodul Y-Achse [03064608-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie die vier Befestigungsschrauben der Abdeckung über dem Sensormodul und nehmen Sie
die Abdeckung ab.
► Lösen Sie alle elektrischen Verbindungen zum Sensormodul Y-Achse. Markieren Sie sich ggf. deren
Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
► Lösen Sie die vier Befestigungsschrauben/Stehbolzen des Sensormoduls und nehmen Sie es ab.
HINWEIS
SW707 / SW706
Prüfen Sie ob einer der folgenden Fälle zutrifft:
➢ Das Sensormodul wird von einer Maschine mit SW707 auf eine Maschine mit SW706 um
-
gebaut.
➢ An einer Maschine mit SW706 wird ein Portal getauscht oder ein zusätzliches Portal in die
Maschine eingebaut.
➢ Es erscheint die Fehlermeldung "FM30491: Kommunikationsproblem mit dem Prozessor
der Achssteuerung".
➢ Es erscheint die Fehlermeldung "FM30328: Fehler beim Download der Maschinendaten.
Daten konnten nach dem Download nicht übertragen werden."
► Trifft einer dieser Fälle zu, dann lesen Sie die technische Information "Tausch Sensormodul
Y-Achse [03064608-xx]" [DE: TI2014-07D09] [EN: TI2014-07E09].
HINWEIS
Ab SW706.1 SP2 HF2 und SW707.0
Das Sensormodul Y-Achse kann ab SW706.1 SP2 HF2 und SW707.0 durch den Kunden ge
-
tauscht werden.
► Bei älteren SW-Versionen wenden Sie sich an den SIPLACE-Service.
1. Sensormodul Y-Achse [03064608-xx]
