1-92
1
基板程序的生成和编辑
8.5.2 将元件（标记）信息保存在信息库
本节主要介绍将基板程序的元件（标记）信息保存在信息库的方法。
以「元件信息」画面为例作具体说明。
1
从主画面选择元件或标记。
2
从「工具（T）」菜单选择「信息库支持（L）」中的「信息库保存（S）」。
显示「元件（标记）信息库保存」画面。

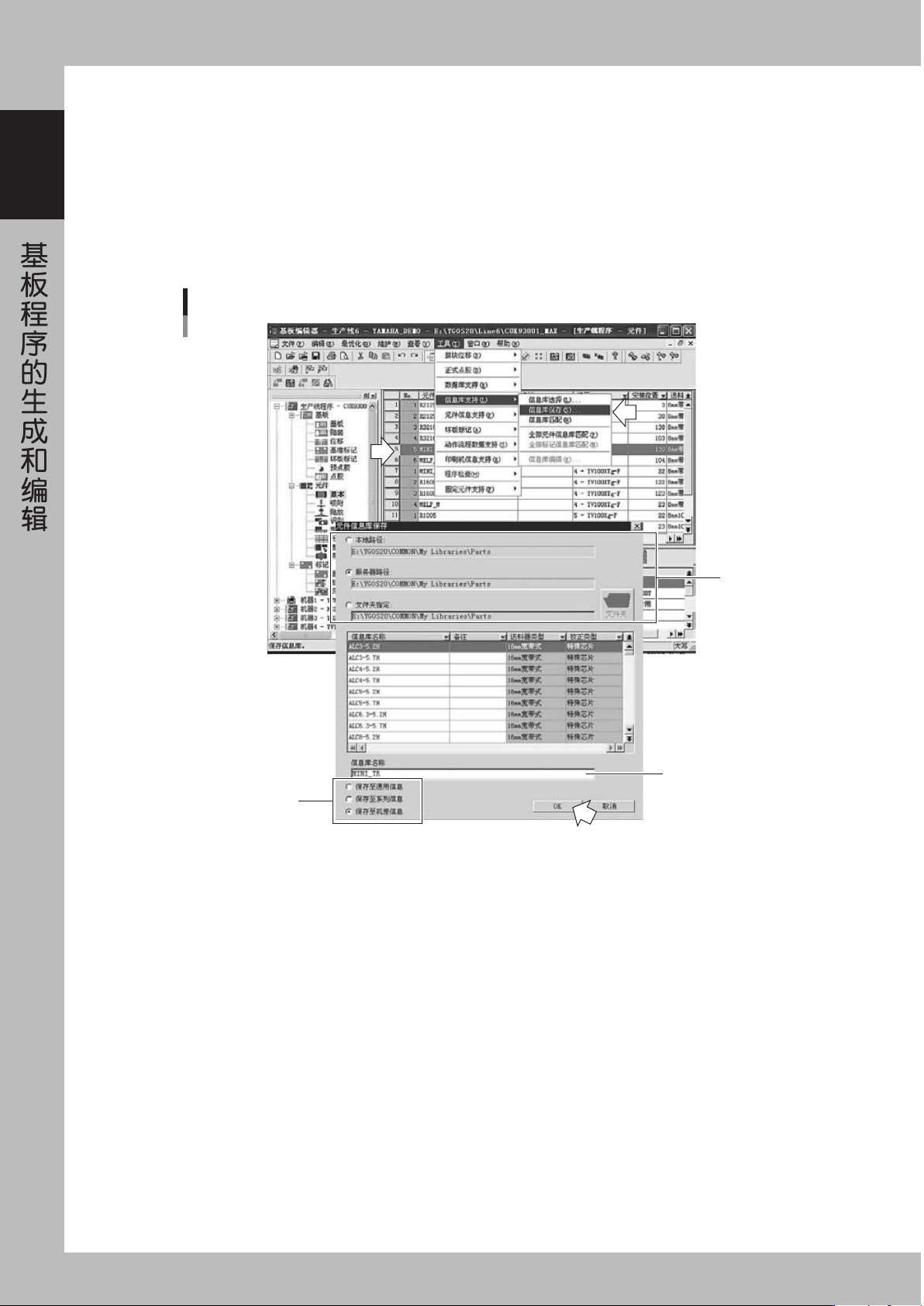

元件信息库保存
Step 3
Step 4
Step 5
66176-X6-00
3
确认路径的设置。
从「本地」「服务器」「文件夹指定」中选择保存路径后，点击其单选按钮。
4
输入信息库的登录名称。
5
选择保存位置。
从「保存至通用信息」「保存至系列信息」「保存至机差信息」中选择保存位置后，点击其单选按钮。
有关详细内容，参阅前述「8.5.1 信息库数据的保存位置」。
6
点击 [OK] 键。
完成保存。
1-93
1
基板程序的生成和编辑
9.编辑基板程序
使用基板编辑器可以对已经登录的基板程序的内容进行编辑。

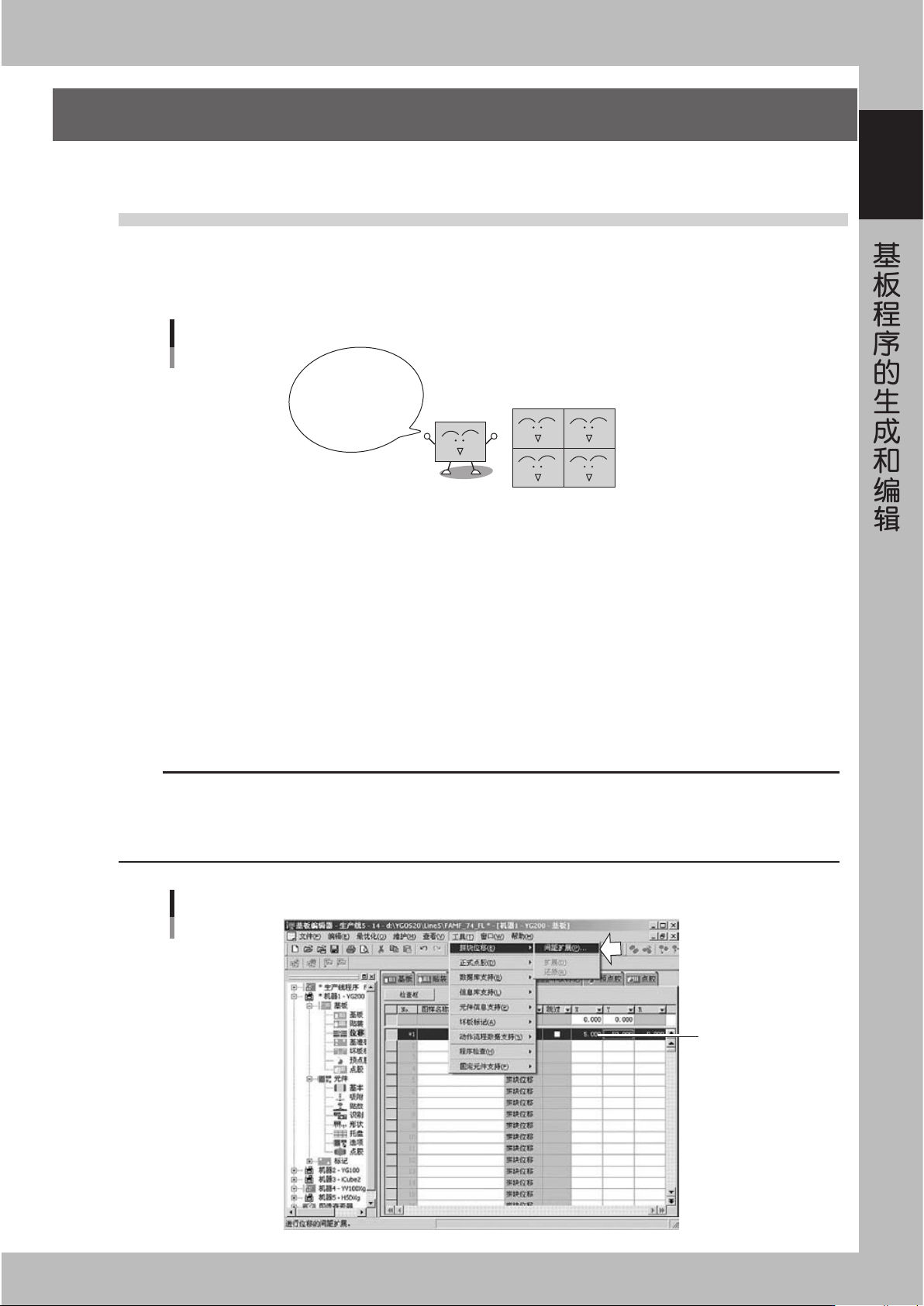

9.1 拼块位移
由数枚相同基板拼合而成的基板称为「拼块基板」，形成拼块基板的每一块称为「拼块」。「拼块位移」即是对基准
拼块反复执行位移作业，从而完成整块拼块基板的功能。建立拼块基板程序时，如使用位移功能，能有效地缩短
基板程序的编辑时间。
拼块 拼块基板
如果使用位移功能，
只要编辑基准拼块的数据，
就能完成整块基板程序的
编辑。
位移概念
65147-X6-00
9.1.1 间距扩展
输入拼块间距及拼块个数便可以进行间距扩展作业。
1
在主画面显示位移参数。
2
输入 No.1 拼块位移值。
输入初始的坐标值。如果数值与基板原点相同则无需输入。
3
进行间距扩展作业。
从「工具（T）」菜单选择「拼块位移（B）」中的「间距扩展（P）」或点击工具栏的 [ 扩展 ] 按钮。
c
注意
下列情况，不能进行间距扩展作业。
· No.1 以外的拼块中已输入位移数据。
· 间距扩展后，存在坐标值在 -999.999 〜 999.999 的范围之外的拼块。
· 间距扩展后，拼块数超过了 512。
间距扩展选择
No.1位移数据
66177-X6-00
1-94
1
基板程序的生成和编辑
4
输入拼块间距及个数。
输入扩展拼块的 XY 间距和 XY 个数，再点击 [OK] 按钮。
位移No.1的坐标
间距扩展
基板原点
X
Y
66178-X6-00
5
确认扩展内容。
间距扩展后的数据显示后，确认其内容。一旦扩展，扩展后的所有拼块位移数据都将有效。如果有不需
扩展的拼块，先点击［检查框］按钮，激活「跳过」栏后，再点击跳过栏的「选择框」打上“×”记号。
间距扩展后的数据
间距扩展后的数据
选择框
66179-X6-00
